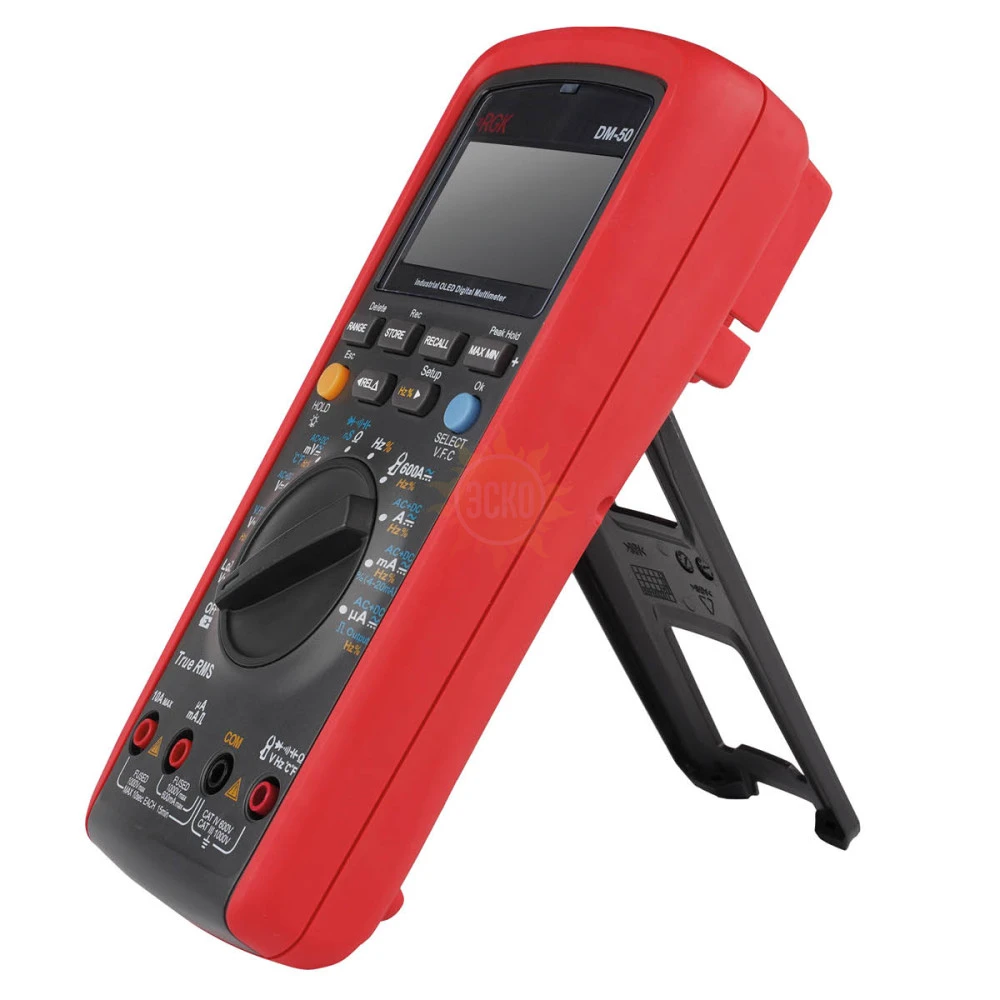

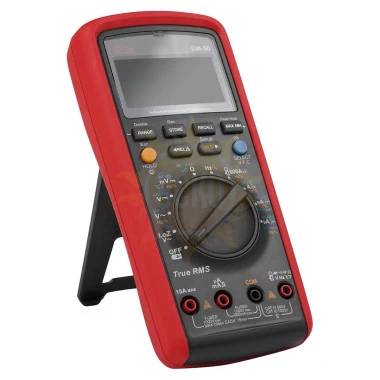

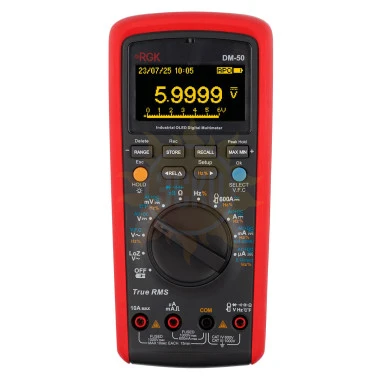

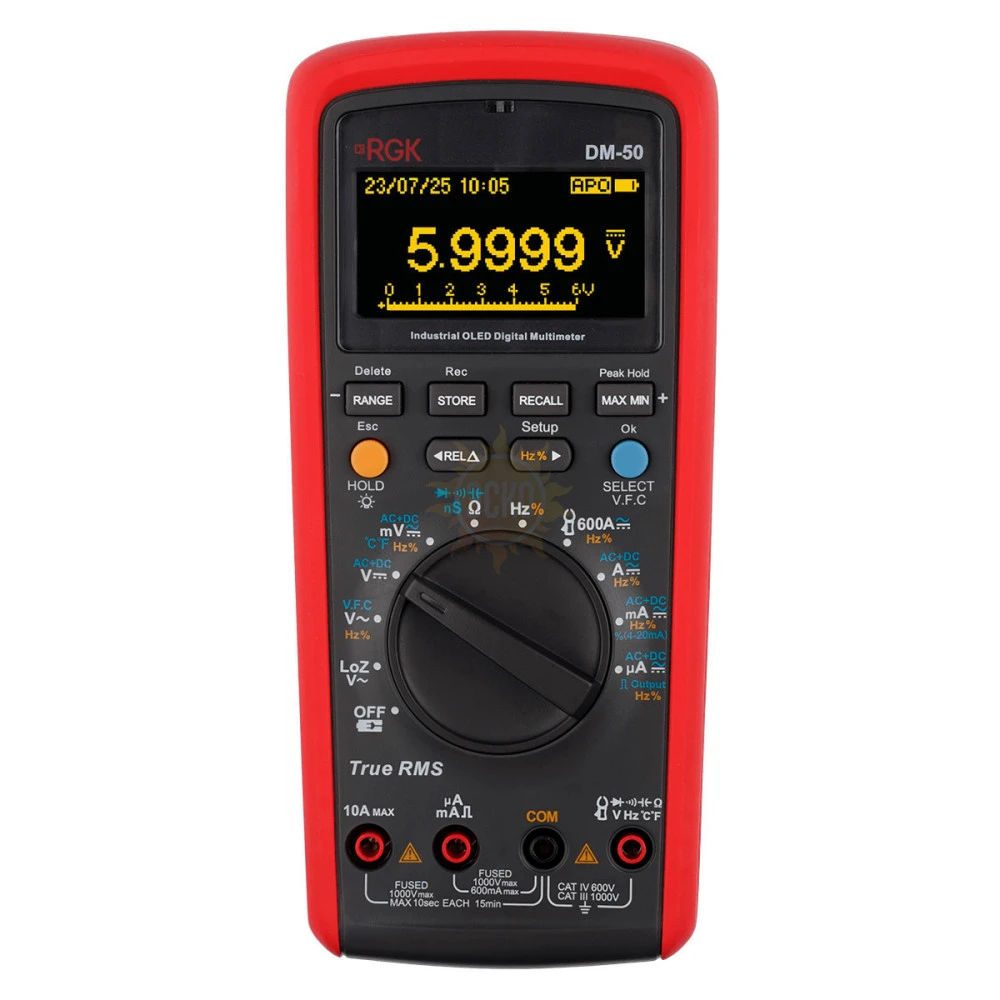

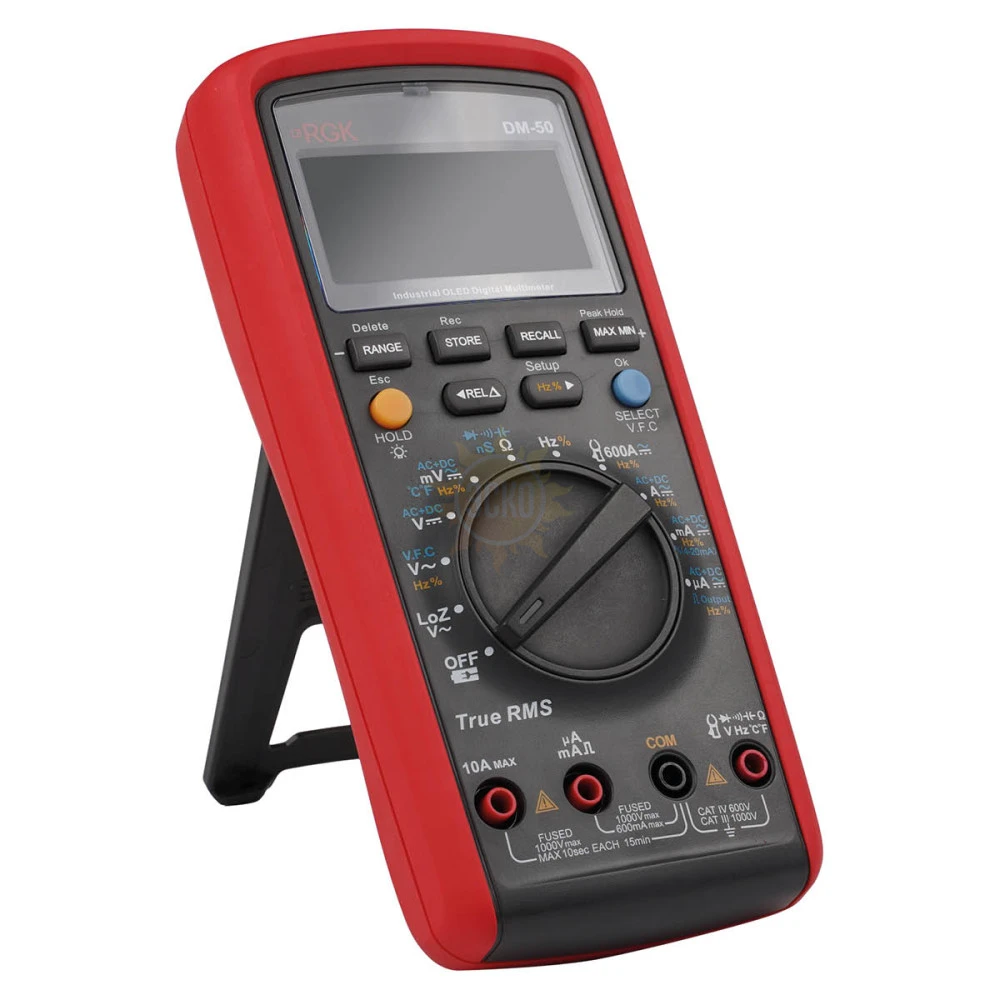

Описание Мультиметр RGK DM-50
Мультиметр цифровой RGK DM-50 - класса надежное и безопасное решение для специалистов-электротехников, работающих с производственным оборудованием, электроустановками и сетями.
Специализированный функционал
- Технология True RMS - точные измерения независимо от формы сигнала.
- Режим регистратора с настройкой продолжительности мониторинга и интервала записи для длительных исследований и поиска неисправностей.
- Все необходимое для диагностики электродвигателей и других устройств с импульсным управлением - функция измерения коэфф. заполнения и фильтр VFC.
- Генератор сигналов прямоугольной формы для тестирования усилителей и схожего оборудования.
- Экспорт данных на компьютер - актуальное решение для подробного изучения и анализа результатов замеров, а также для ведения архива.
REL
Этот режим мультиметра RGK DM-50 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Кроме того, относительные измерения помогают быстро сравнивать полученные показания с эталонными и проводить допусковое тестирование.
Определение температуры

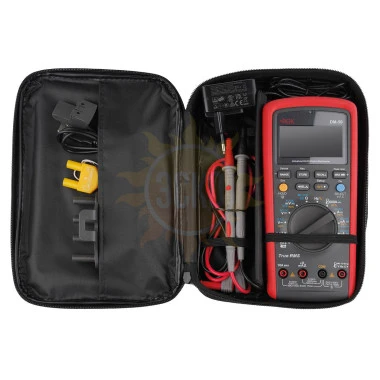

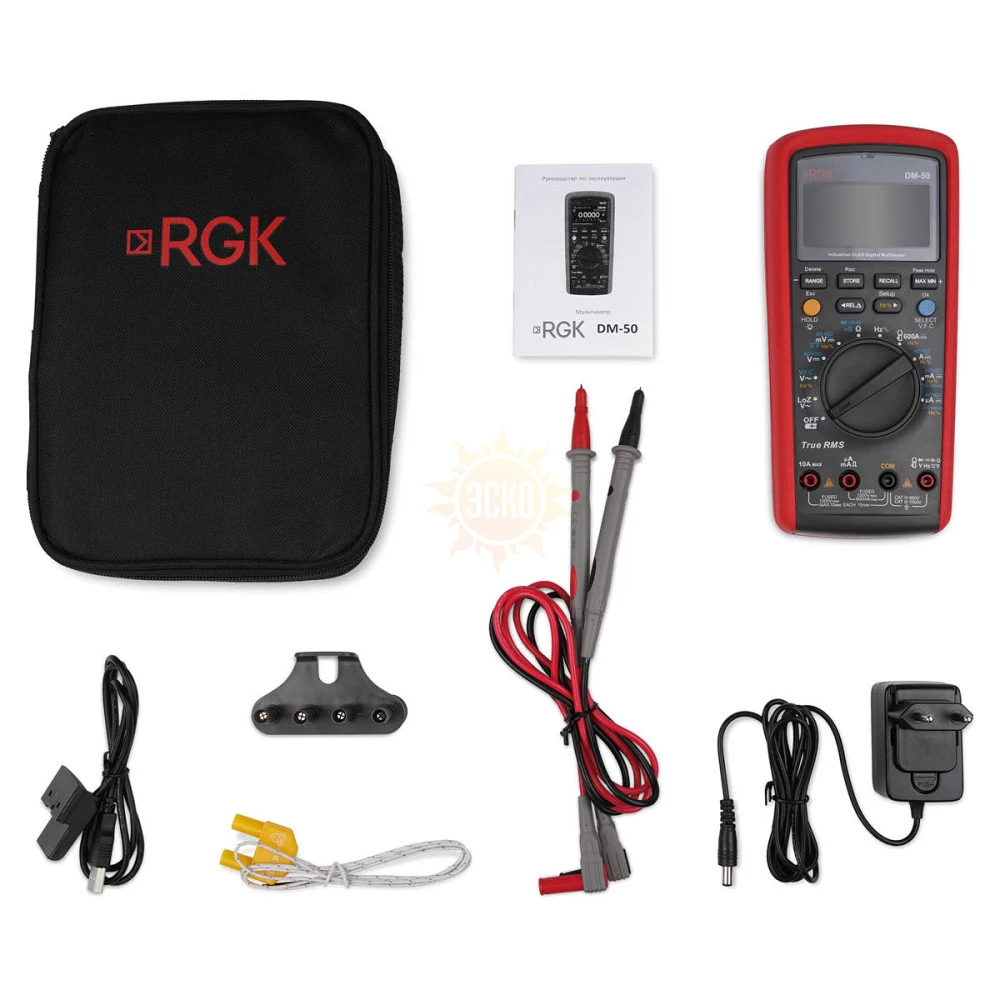

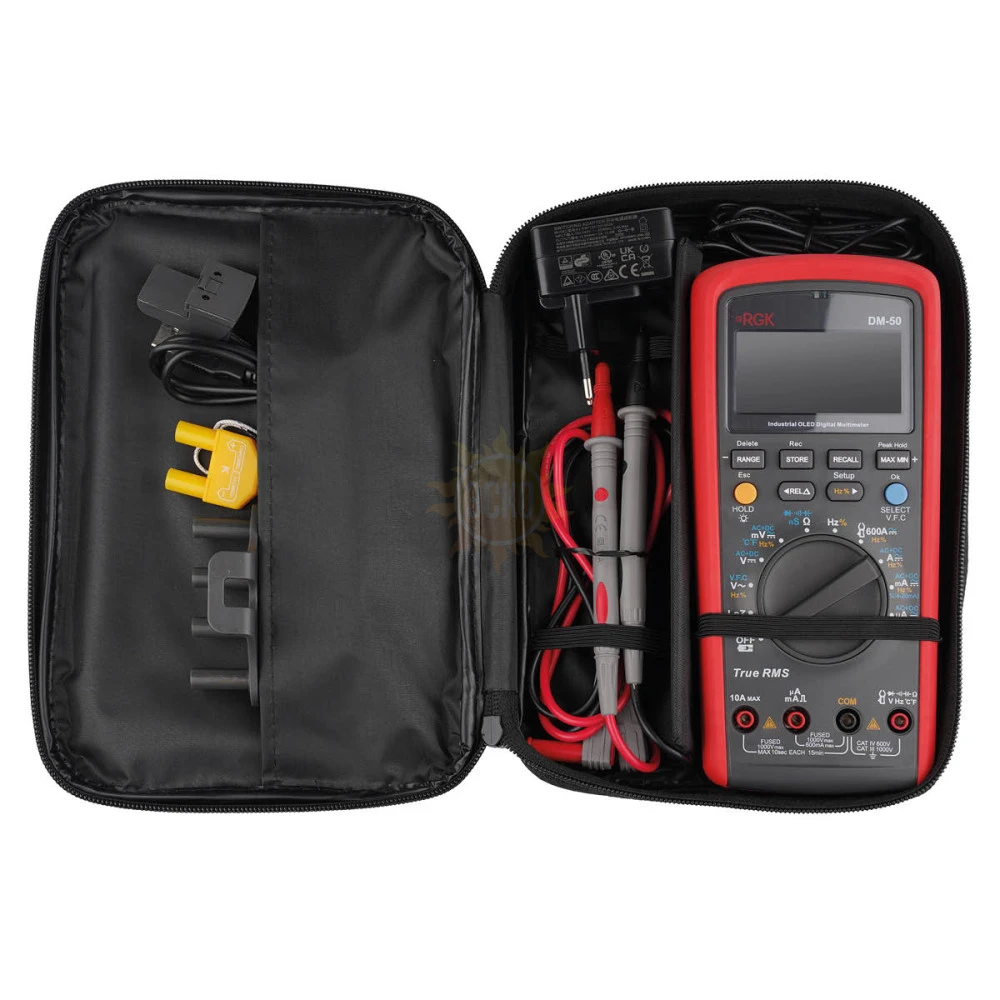

Комплектная термопара позволяет измерить температуру различных элементов электросистем и деталей оборудования под нагрузкой. Еще один вариант использования - контроль различных технологических процессов.
MAX/MIN
Благодаря автоматической фиксации максимального и минимального значений параметров специалист быстро поймет, находятся ли полученные при помощи мультиметра RGK DM-50 показания в пределах допусков.
Удобство работы
Выбор рабочего диапазона и определение типа тока (прямой или переменный) выполняются автоматически, что ускоряет подготовку к замерам.
Аккумулятор
В отличие от аналогов с батарейным питание, этот прибор оснащен аккумуляторной батареей, что не только гораздо удобнее, но также гораздо дешевле в эксплуатации.
Совместимость с токовыми датчиками
При подключении подходящих токовых клещей устройство может определять большие значения силы тока (до 600 А) бесконтактным методом.
Безопасность
Цифровой мультиметр RGK DM-50 сертифицирован в соответствии с требовании высшей категории электробезопасности CAT IV 600 В, что позволяет уверенно использовать его в профессиональной деятельности при тестировании силового, высоконагруженного оборудования.
Характеристики Мультиметр RGK DM-50
RGK DM-50 | ||||
Метрологические характеристики в режиме измерений напряжения постоянного тока | ||||
---|---|---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, мВ, В | ||
600,00 мВ | 0,01 мВ | ±(0,00025*U+5 е.м.р) | ||
6,0000 В | 0,1 мВ | |||
60,000 В | 1 мВ | |||
600,00 В | 10 мВ | ± (0,0003*U+5 е.м.р) | ||
1000 В | 100 мВ | |||
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В |
Метрологические характеристики в режиме измерений напряжения переменного тока | |||
---|---|---|---|
Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
600,00 мВ | от 45 Гц до 1 кГц включ. | 0,01 мВ | ±(0,004●U+40 е.м.р.) |
6,0000 В | 0,1 мВ | ||
60,000 В | 1 мВ | ||
600,00 В | 10 мВ | ||
1000 В | 100 мВ | ±(0,006●U+40 е.м.р.) | |
600,00 мВ | св. 1 кГц до 10 кГц включ. | 0,01 мВ | ±(0,05●U+40 е.м.р.) |
6,0000 В | 0,1 мВ | ±(0,012●U+40 е.м.р.) | |
60,000 В | 1 мВ | ||
600,00 В | 10 мВ | ±(0,03●U+40 е.м.р.) | |
1000 В | 100 мВ | ±(0,035●U+40 е.м.р.) | |
600,00 мВ | св. 10 кГц до 20 кГц включ. | 0,01 мВ | ±(0,055●U+40 е.м.р.) |
6,0000 В | 0,1 мВ | ±(0,03●U+40 е.м.р.) | |
60,000 В | 1 мВ | ±(0,03●U+40 е.м.р.) | |
600,00 мВ | св. 20 кГц до 100 кГц включ. | 0,01 мВ | ±(0,08●U+40 е.м.р.) |
6,0000 В | 0,1 мВ | ±(0,08●U+40 е.м.р.) | |
60,000 В | 1 мВ | ±(0,06●U+40 е.м.р.) | |
1000,0 В1) | от 45 Гц до 500 Гц | 0,1 В | ±(0,02●U+40 е.м.р.) |
600,00 В2) | от 45 Гц до 400 Гц | 0,01 В | ±(0,04●U+10 е.м.р.) |
1000,0 В2) | от 45 Гц до 400 Гц | 0,1 В | |
Примечания: U – измеренное значение напряжения переменного тока, мВ, В; 1) – в режиме измерений с низким импедансом (LoZ); 2) – в режиме измерений с фильтром нижних частот (VFC). |
Метрологические характеристики в режиме измерений силы постоянного тока | |||
---|---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА, А | |
600,00 мкА | 0,01 мкА | ±(0,0025●I+20 е.м.р.) | |
6000,0 мкА | 0,1 мкА | ±(0,0025●I+2 е.м.р.) | |
60,000 мА | 1 мкА | ±(0,0015●I+10 е.м.р.) | |
600,00 мА | 10 мкА | ±(0,0015●I+10 е.м.р.) | |
6,0000 А | 100 мкА | ±(0,005●I+10 е.м.р.) | |
10,000 А | 1 мА | ±(0,005●I+2 е.м.р.) | |
Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А |
Метрологические характеристики в режиме измерений силы переменного тока | |||
---|---|---|---|
Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, мкА, мА |
600,00 мкА | от 45 Гц до 1 кГц включ. | 0,01 мкА | ±(0,0075●I+20 е.м.р.) |
6000,0 мкА | 0,1 мкА | ||
60,000 мА | 1 мкА | ||
600,00 мА | 10 мкА | ||
6,0000 А | 100 мкА | ±(0,015●I+20 е.м.р.) | |
10,000 А | 1 мА | ±(0,015●I+5 е.м.р.) | |
600,00 мкА | св. 1 кГц до 5 кГц включ. | 0,01 мкА | ±(0,012●I+40 е.м.р.) |
6000,0 мкА | 0,1 мкА | ||
60,000 мА | 1 мкА | ||
600,00 мА | 10 мкА | ±(0,015●I+10 е.м.р.) | |
6,0000 А | 100 мкА | ±(0,06●I+40 е.м.р.) | |
10,000 А | 1 мА | ±(0,05●I+10 е.м.р.) | |
600,00 мкА | св. 5 кГц до 10 кГц включ. | 0,01 мкА | ±(0,012●I+40 е.м.р.) |
6000,0 мкА | 0,1 мкА | ||
60,000 мА | 1 мкА | ||
600,00 мА | 10 мкА | ±(0,015●I+ 10 е.м.р) | |
Примечание – I - измеренное значение силы переменного тока, мкА, мА, А |
Метрологические характеристики в режиме измерений электрического сопротивления постоянному току | ||
---|---|---|
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
600,00 Ом | 0,01 Ом | ±(0,0005●R+10 е.м.р.) |
6,0000 кОм | 0,1 Ом | ±(0,0005●R+2 е.м.р.) |
60,000 кОм | 1 Ом | ±(0,0005●R+2 е.м.р.) |
600,00 кОм | 10 Ом | ±(0,0005●R+2 е.м.р.) |
6,0000 МОм | 100 Ом | ±(0,0015●R+5 е.м.р.) |
60,000 МОм | 1 кОм | ±(0,03●R+2 е.м.р.) |
Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Метрологические характеристики в режиме измерений электрической емкости | ||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
6,000 нФ | 1 пФ | ±(0,03●C+30 е.м.р.) |
60,00 нФ | 10 пФ | ±(0,025●C+5 е.м.р.) |
600,0 нФ | 100 пФ | |
6,000 мкФ | 1 нФ | |
60,00 мкФ | 10 нФ | |
600,0 мкФ | 100 нФ | ±0,1●C |
6,000 мФ | 1 мкФ | |
60,00 мФ | 10 мкФ | |
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Метрологические характеристики в режиме измерений частоты | ||
Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
60,000 Гц | 0,001 Гц | ±(0,0001●F+5 е.м.р.) |
600,00 Гц | 0,01 Гц | |
6,0000 кГц | 0,0001 кГц | |
60,000 кГц | 0,001 кГц | |
600,00 кГц | 0,01 кГц | |
1,0000 МГц | 0,0001 МГц | |
10,000 МГц | 0,001 МГц | |
Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 9,999 Гц; В диапазонах среднеквадратических значений входного напряжения переменного тока от 500 мВ до 30 В для значений частот не более 100 кГц, от 600 мВ до 30 В для диапазона частот от 100 кГц до 1 МГц включ., от 1 В до 30 В для диапазона частот от 1 МГц до 10 МГц включ. | ||
Метрологические характеристики в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
Поддиапазоны измерений,°С | Разрешение (единица младшего разряда (е.м.р.)),°С | Пределы допускаемой абсолютной основной погрешности измерений, °С 1) |
от -40 до 0 включ. | 0,1 | ±(0,02●T+30 е.м.р.) |
св. 0 до +100 включ. | ±(0,01●T+30 е.м.р.) | |
св. +100 до +400 включ. | ±0,025●T | |
Примечания: T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары. |
Температурные коэффициенты | |
---|---|
Модификация | Температурный коэффициент/°С |
DM-50 | 0,1 |
Основные технические характеристики | |
Наименование характеристики | Значение |
Максимальное отображаемое значение | 60000 |
Генератор импульсов прямоугольной формы | 0,5 Гц - 4,8 кГц, с шагом 0,1 Гц |
Максимальное напряжение между входами мультиметра и землей | 1000 B (истинное среднеквадратичное значение) |
Индикация перегрузки | OL |
Защита на входе мкА/мА | предохранитель FF 800 мА H, 1000 B, (Ø6 x 32 мм) |
Защита на входе 10 А | предохранитель F10A H, 1000 B, (Ø10 x 38 мм) |
Выбор диапазона | автоматический/ручной |
Отображение полярности | автоматическая индикация |
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18 до +28 °С 75 % |
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от 0 до +40 °С 75 % при температуре от 0 до +30 °С 50 % при температуре св. +30 до +40 °С от 84,0 до 106,7 кПа |
Температура хранения Влажность хранения | от -10 до +50 °С до 80 % |
Соответствие категории безопасности | САТ IV 600 В, САТ III 1000 В |
Параметры электрического питания | встроенный литиевый аккумулятор 7,4 Вольт, 1800 мА/ч |
Габаритные размеры | 206 x 95 x 53 |
Масса | 0,5 кг |
