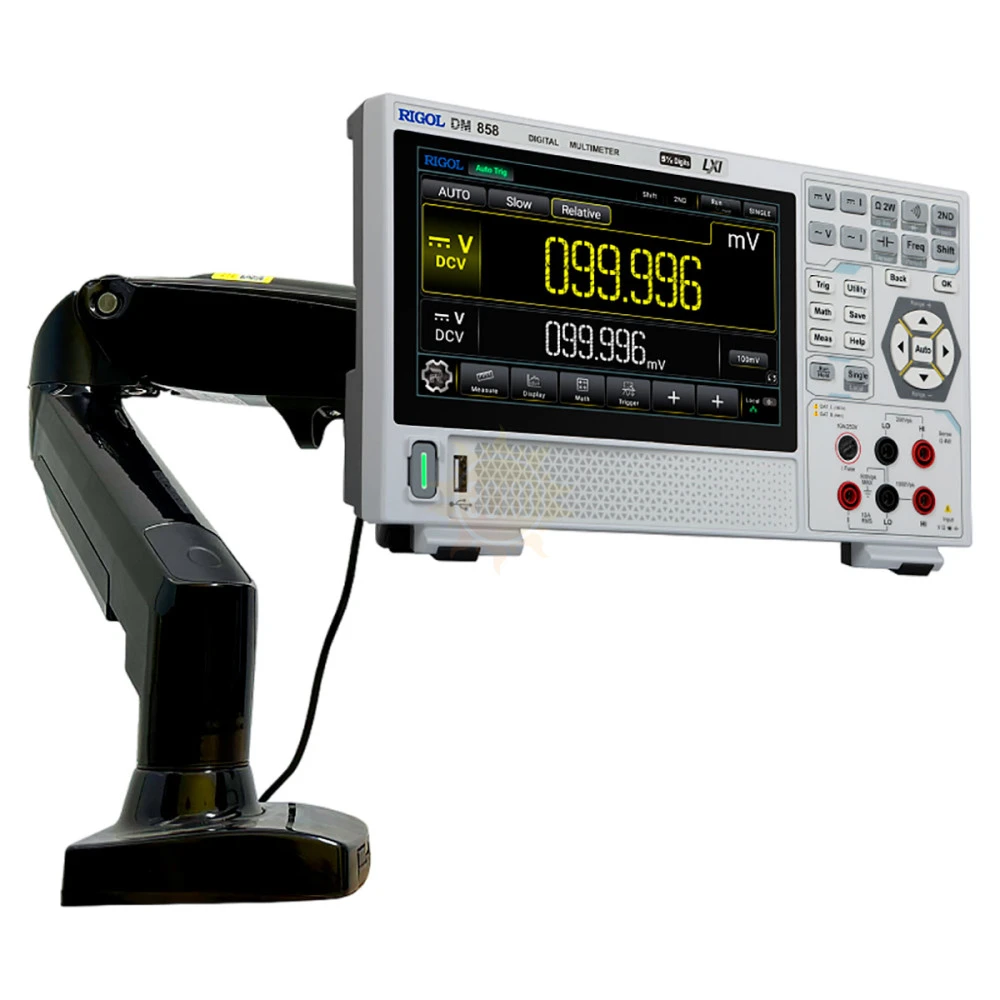

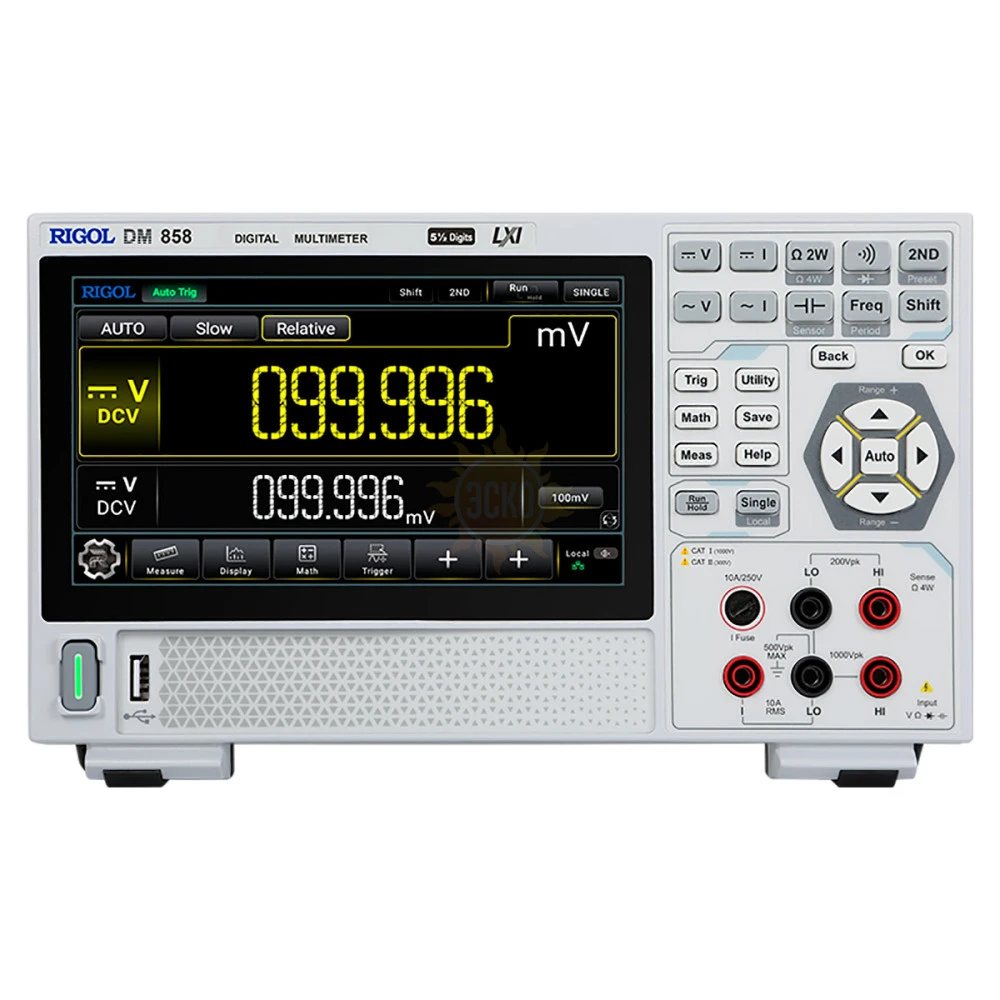

Цифровой мультиметр Rigol DM858E является бюджетной версией многофункционального лабораторного измерителя 800-серии, у которой сохранены все основные функции, но с целью снижения цены несколько сокращен объем памяти, понижена максимальная скорость считывания показаний, а также ограничены верхние пределы диапазонов измерения силы тока и емкости. Как и базовая модель, прибор реализует 11 типов электрических измерений с разными вариантами запуска, с отображением результатов в виде цифровых показаний с 5,5-разрядностью и в графическом представлении, и 5 математических функций, включая автоматический сбор статистики, что исключает необходимость задействования дополнительных внешних средств для анализа данных. Устройство настольного типа выполнено в плоском корпусе и поддерживает возможность крепления на кронштейне к стене или другой вертикальной поверхности для экономии пространства на рабочем месте.
Особенности Rigol DM858E

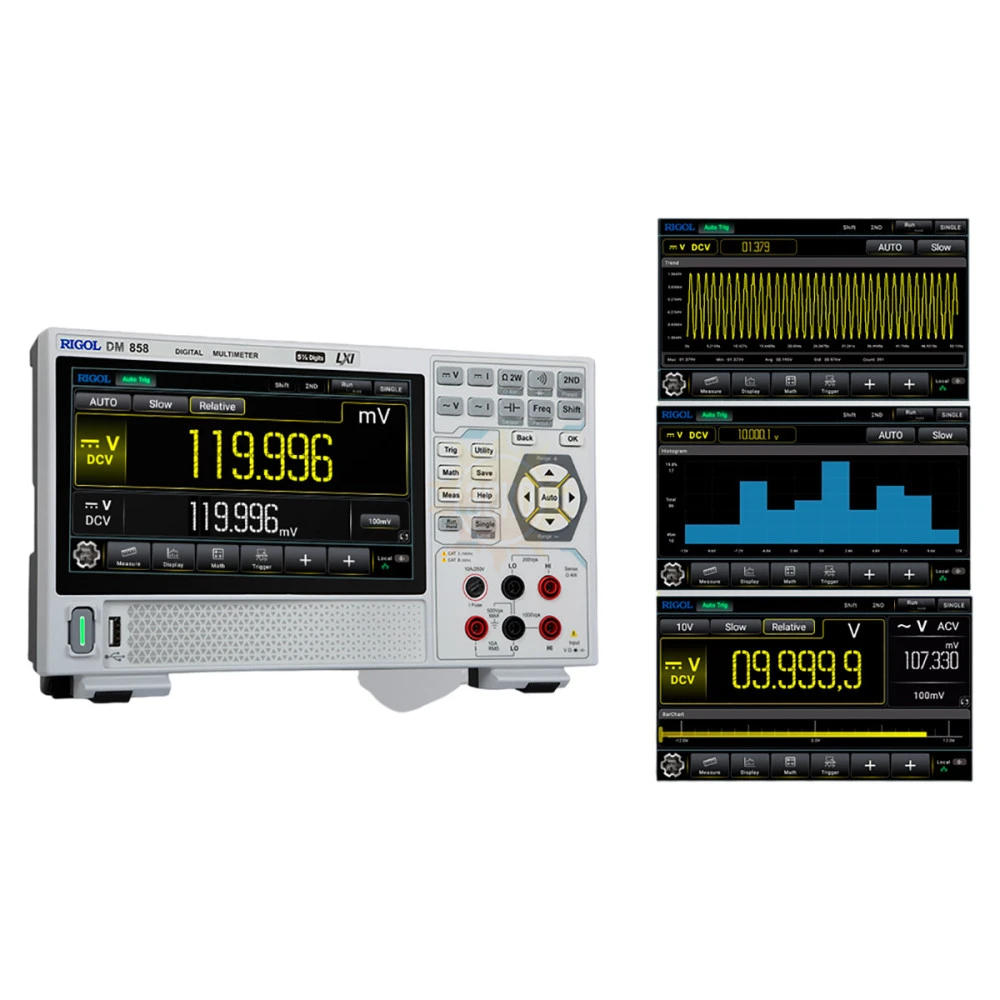

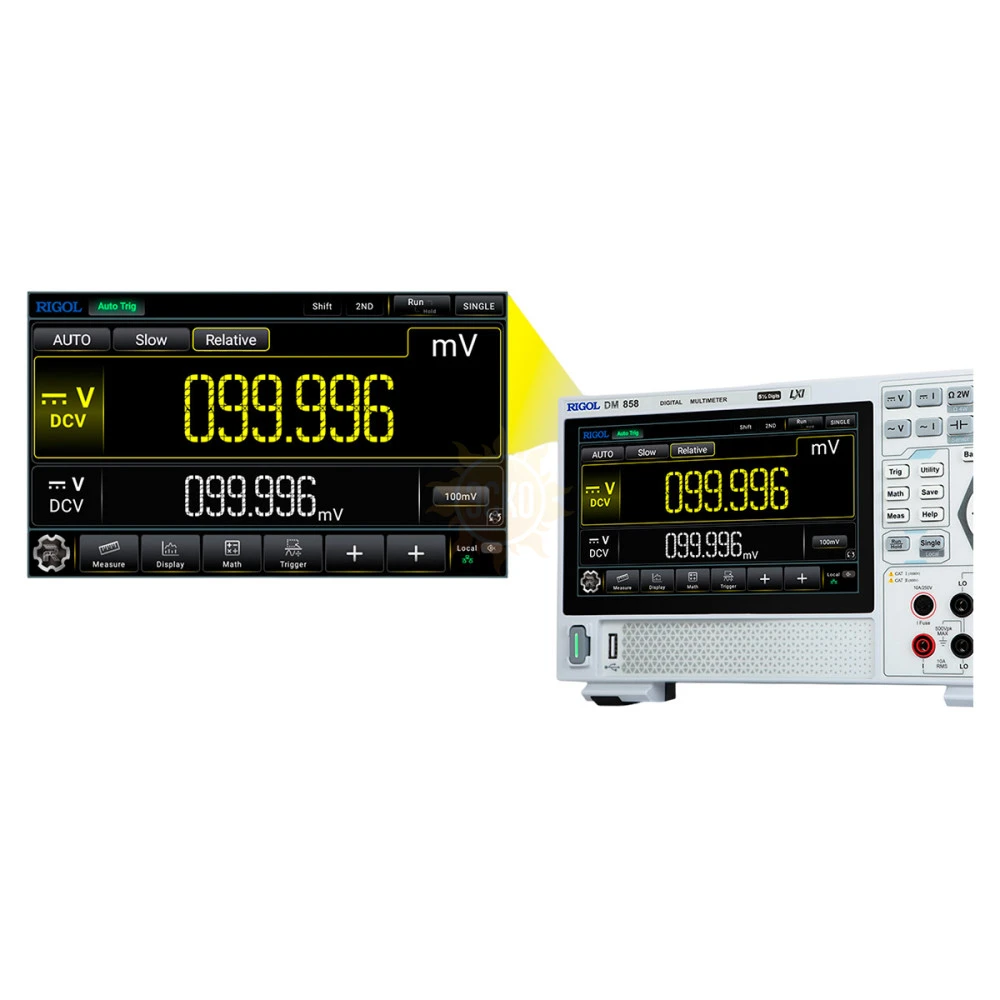

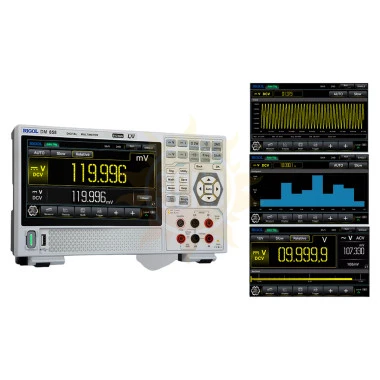

- Сенсорный дисплей с диагональю 7 дюймов поддерживает двухэкранный режим, позволяя одновременно считывать показания, просматривать статистическую информацию и контролировать состояние мультиметра, а также упрощая выполнение работ за счет быстрого доступа к необходимым функциям.
- Расширенные коммуникационные возможности прибора обеспечиваются благодаря наличию входа и выхода синхронизации и портов USB и LAN, с поддержкой дистанционного управления с помощью команд SCPI или через веб-интерфейс, что позволяет легко интегрировать мультиметр в состав измерительных систем и автоматизированных испытательных установок.
- Интерфейс питания Type-C дает возможность использовать для обеспечения работы прибора не только сетевой преобразователь 12 В - 3 А, но и аккумуляторные блоки и повербанки соответствующего типа с выдаваемой мощностью от 10 Вт, позволяя выполнять работы в местах без доступа к сети переменного тока.
Функциональные возможности
Мультиметр Rigol DM858E определяет истинное среднеквадратическое значение переменного напряжения и силы тока, и снабжен встроенным аналоговым фильтром для минимизации влияния искажений, гармоник и нелинейностей. Наряду с измерением электрических параметров, прибор также может использоваться для контроля других физических характеристик – при задействовании соответствующих преобразователей. Через настройки доступно 10 стандартных конфигураций для датчиков напряжения, силы тока, частоты, проводимости или сопротивления, с поддержкой 2- и 4-проводного подключения и автоматической компенсацией холодного конца термопары.
Характеристики Rigol DM858E
Параметры | Значение |
---|---|
Измерение напряжения постоянного тока ± (% от считывания + % от диапазона) | |
Диапазон | Годовая погрешность (23ºС ± 5 ºС) |
100.000 мВ | 0,06 + 0,004 |
1.00000 В | 0,06 + 0,003 |
10.0000 В | 0,06 + 0,004 |
100.000 В | 0,06 + 0,003 |
1000.00 B | 0,06 + 0,003 |
Измерение силы постоянного тока ± (% от считывания + % от диапазона) | ||
Диапазон | Испыт. напряжение или ток на нагрузке | Годовая погрешность (23ºС ± 5 ºС) |
100.000 мкА | <0,05 В | 0,055 + 0,005 |
1.00000 мА | <0,5 В | 0,055 + 0,005 |
10.0000 мА | <0,05 B | 0,095 + 0,020 |
100.000 мА | <0,5 B | 0,070 + 0,008 |
1.00000 А | <0,01 B | 0,170 + 0,020 |
3.0000 А | <0,1 В | 0,250 + 0,010 |
Измерение сопротивления ± (% от считывания + % от диапазона) | ||
100.000 Ом | 1 мА | 0,050 + 0,020 |
1.00000 кОм | 100 мкА | 0,050 + 0,020 |
10.0000 кОм | 10 мкА | 0,050 + 0,020 |
100.000 кОм | 1 мкА | 0,100 + 0,050 |
1.00000 МОм | 1 мкА | 1,000 + 0,050 |
10.0000 МОм | 100 нА | 1,500 + 0,050 |
100.000 МОм | 10 нА | 3,000 + 0,050 |
Методы испытаний | 4-х или 2-х проводные | |
Тестирование диодов ± (% от считывания + % от диапазона) | ||
2.00000 В | 350 мкА | 0,050 + 0,150 |
Отклик | 125 выборок/с, с звуковым оповещением | |
Испытание на короткое замыкание | ||
1000 Ом | 100 мкА | 0,30 + 0,15 |
Особенности для режима напряжения постоянного тока | |
Входное сопротивление | для диапазонов 100 мВ и 1 В: 11,2 МОм />10 ГОм (опция) для диапазонов: 10 В, 100 В и 1000 В: 11,2 МОм ± 5 % (Входы выше ±2,5 В этих диапазонах фиксируются 1 МОм) |
Входной ток смещения | < 300 пА, 25 ºС |
Защита входа | 1000 В, для всех диапазонов |
Коэффициент подавления синфазного сигнала | 120 дБ (для 1 кОм несимметричного сопротивления в щупе LO, макс. ± 500 В DC) |
Коэффициент подавления несимметричного сигнала | 60 дБ |
Шунтдля диапазона 100 мкА | напряжение выборки <0,05 В для диапазона 1 мА напряжение выборки <0,05 В для диапазонов 100 мкА, 1 мА напряжение выборки: 330 Ом для диапазонов 10 мА, 100 мА - 3,3 Ом для диапазонов 1 А, 3 А- 0,008 Ом |
Защита входа | 10 А, 250 В сменный быстродействующий предохранитель на передней панели 12 А, 1000 В внутренний быстродействующий предохранитель |
Проверка короткого замыкания, проверка диода | |
Методы измерения | испытание на короткое замыкание: использование источника постоянного тока 100 мкА ± 5%, напряжение холостого хода <5 В проверка диодов: использование источника постоянного тока 350 мкА ± 5%, напряжение холостого хода <5 В. |
Время отклика | 80 выб./с, со звуковым сигналом |
Сопротивление короткого замыкания | регулируемое сопротивление от 1 Ом до 1000 Ом |
Защита входа | 1000 В |
Измерение СКЗ напряжения переменного тока | ||
Диапазон напряжений | Диапазон частот | Точность в год при 23ºС±5 ºС ± (% показания + % диапазона) |
100.000 мВ | 20 Гц ~ 45 Гц | 1,5 + 0,2 |
45 Гц ~ 1 кГц | 0,2 + 0,1 | |
1 кГц ~ 5 кГц | 1,0 + 0,1 | |
5 кГц ~ 8 кГц | 3,0 + 0,1 | |
1.00000 В | 20 Гц ~ 45 Гц | 1,5 + 0,2 |
45 Гц ~ 1 кГц | 0,2 + 0,1 | |
1 кГц ~ 5 кГц | 1,0 + 0,1 | |
5 кГц ~ 8 кГц | 3,0 + 0,1 | |
10.0000 В | 20 Гц ~ 45 Гц | 1,5 + 0,2 |
45 Гц ~ 1 кГц | 0,2 + 0,1 | |
1 кГц ~ 5 кГц | 1,0 + 0,1 | |
5 кГц ~ 8 кГц | 3,0 + 0,1 | |
100.000 В | 20 Гц ~ 45 Гц | 1,5 + 0,2 |
45 Гц ~ 1 кГц | 0,2 + 0,1 | |
1 кГц ~ 5 кГц | 1,0 + 0,1 | |
5 кГц ~ 8 кГц | 3,0 + 0,1 | |
750.00 В | 20 Гц ~ 45 Гц | 1,5 + 0,2 |
45 Гц ~ 1 кГц | 0,2 + 0,1 | |
1 кГц ~ 5 кГц | 1,0 + 0,1 | |
5 кГц ~ 8 кГц | 3,0 + 0,1 | |
Измерение СКЗ переменного тока | ||
Диапазон токов | Диапазон частот | Точность в год при 23ºС±5 ºС ± (% показания + % диапазона) |
100.000 мкА | 20 Гц ~ 45 Гц | 1,50 + 0,10 |
45 Гц ~ 1 кГц | 0,50 + 0,10 | |
1 кГц ~ 8 кГц | 2,50 + 0,20 | |
1.00000 мА | 20 Гц ~ 45 Гц | 1,50 + 0,10 |
45 Гц ~ 1 кГц | 0,50 + 0,10 | |
1 кГц ~ 8 кГц | 2,50 + 0,20 | |
10.0000 мА | 20 Гц ~ 45 Гц | 1,50 + 0,10 |
45 Гц ~ 1 кГц | 0,50 + 0,10 | |
1 кГц ~ 8 кГц | 2,50 + 0,20 | |
100.000 мА | 20 Гц ~ 45 Гц | 1,50 + 0,10 |
45 Гц ~ 1 кГц | 0,30 + 0,10 | |
1 кГц ~ 8 кГц | 2,50 + 0,20 | |
1.00000 А | 20 Гц ~ 45 Гц | 1,50 + 0,10 |
45 Гц ~ 1 кГц | 0,50 + 0,20 | |
1 кГц ~ 8 кГц | 2,50 + 0,20 | |
3.0000 А | 20 Гц ~ 45 Гц | 1,50 + 0,15 |
45 Гц ~ 1 кГц | 0,50 + 0,15 | |
1 кГц ~ 8 кГц | 2,50 + 0,20 |
Дополнительная ошибка коэффициента амплитуды | |
Крест -фактор | Ошибка коэффициента амплитуды (% от диапазона) |
1-2 | 0,05 |
2-3 | 0,2 |
Условия измерения СКЗ переменного напряжения | |
Метод измерения | измерение истинного среднеквадратического значения по переменному току со смещением постоянного тока до 1000 В в любом диапазоне |
Пик-фактор (Крест-фактор) | ≤ 3 полной шкалы |
Входное сопротивление | 11,2 МОм ± 5% с емкостью <100 пФ во всех диапазонах |
Полоса пропускания фильтра переменного тока | 20 Гц~8 кГц |
Подавление синфазных помех | 60 дБ (1 кОм несимметричный вывод гетеродина <60 Гц, максимум ±500 В DC) |
Условия измерения СКЗ переменного тока | |
Метод измерения | связь по DC - на предохранителе или шунте связь по АC - истинное СКЗ (измеряет только AC) |
Пик-фактор (крест-фактор) | ≤ 3 на полной шкале |
Максимальный ток по входу | в режиме DC+AC пиковое значение тока <300% диапазона СКЗ тока включающее DC <10 A |
Шунт | 330 Ом для диапазонов 100 мкА, 1 мА 3,3 Ом для диапазонов 10 мА и 100 мА 0,008 Ом для диапазонов 1 А, 3 А |
Защита по входу | сменный быстродействующий предохранитель 10 А, 250 В, расположенный на передней панели внутренний быстродействующий предохранитель 12 А, 1000 В |
Частотные и периодические характеристики | ||
Диапазон изменения величин | Диапазон частот | Точность измерений в год при 23°C±5°C ± (% показаний + % диапазона) в |
100 мВ ~ 750 В | 20 Гц ~ 2 кГц | 0,010 + 0,003 |
2 кГц ~ 20 кГц | 0,010 + 0,003 | |
20 кГц ~ 50 кГц | 0,010 + 0,003 | |
50 кГц ~ 100 кГц | 0,010 + 0,006 | |
100 мкА ~ 3 А | 20 Гц ~ 2 кГц | 0,010 + 0,003 |
2 Гц ~ 10 кГц | 0,010 + 0,003 | |
Измерение ёмкости | ||
Диапазон измерения | Максимальный испытательный ток | Точность в год при 23ºС±5 ºС ± (% показания + % диапазона) |
1.000 нФ | 200 нА | 5+1,5 |
10.00 нФ | 200 нА | 5+1,5 |
100.0 нФ | 2 мкА | 1+0,5 |
1.000 мкФ | 10 мкА | 1+0,5 |
10.00 мкФ | 10 мкА | 1+0,5 |
100.0 мкФ | 100 мкА | 1+0,5 |
1.000 мФ | 0,5 мА | 2+0,5 |
Метод измерения | измерение скорости изменения напряжения, генерируемого во время протекания тока через емкость |
Тип подключения | 2-х проводное |
Защита входа | 1000 В во всех диапазонах |
Синхронизация | |
Запуск | автоматический триггер, одиночный триггер, внешний триггер |
Число выборок для одного триггера | 1 ~ 2000 |
Интервал автоматического запуска | медленная скорость: 400 мс ~ 2000 мс. средняя скорость: 50 мс ~ 2000 мс. быстрая скорость: 12 мс ~ 2000 мс |
Чувствительность | 0,01%, 0,1%, 1% или 10% от чтения |
Внешний вход синхронизации | входной уровень | 5 В TTL-совместимый |
условие запуска | нарастающий фронт/спадающий фронт/высокий уровень/низкий уровень | |
входное сопротивление | >20 кОм с 400 пФ параллельно, связь DC | |
минимальная длительность импульса | 500 мкс | |
VMK выход | уровень | 5 В TTL-совместимый |
полярность выхода | положительная/отрицательная | |
выходное сопротивление | 200 Ом (тип) | |
ширина выходного импульса | медленная скорость: 1 мс ~ 399 мс. средняя скорость: 1 мс ~ 49 мс быстрая скорость: 1 мс ~11 мс |
Сенсорные измерения | |
Датчик температуры | термопара (TC): тип B, E, J, K, N, R, S, T |
термическое сопротивление (RTD): 385 (0,00385), 389 (0,00389), 391 (0,00391), 392 (0,00392) | |
термистор (Therm): 2,2 кОм, 3 кОм, 5 кОм, 10 кОм, 30 кОм | |
Пользовательские датчики | поддерживает постоянное напряжение, постоянный ток, 2-проводные датчики сопротивления, 4-проводные датчики сопротивления и датчики частоты |
Память | |
Энергозависимая память | 20 000 выборок чтения/записи |
Энергонезависимая память | 10 групп хранения записанных данных, 20 000 выборок 10 групп хранения произвольных настроек датчика 20 000 выборок 10 комплектов хранения настроек конфигурации поддержка расширения внешнего хранилища USB-диска |
Форматы предоставления данных | |
дБ, дБм, относительное значение, статистическое представление данных (минимум/максимум/среднее/стандартное отклонение), предельное значение, гистограмма, bar chart, график тренда | |
Общие данные | |
Электропитание | |
Разъем питания | USB Type-C |
Напряжение | DC, 12 В, 3 А |
Потребляемая мощность | 10 Вт (максимум) |
Коммуникационные интерфейсы | |
USB Host | 1 на передней панели |
USB Device | 1 на задней панели |
LAN | 1 на задней панели, 10/100 Base-T, поддержка LXI-C |
Другие характеристики | |
Дисплей | 7-дюймовый сенсорный экран цветного изображения |
Рабочие условия | 0°C ~ 50°C, относительная влажность 80%, 40°C, без конденсации |
Условия хранения | температура хранения: -20 °C ~ + 70 °C. |
Вибростойкость | соответствует MIL-T-28800E, класс III, уровень 5 (только синусоидальный) |
Высота над уровнем моря | ≤ 3000 м |
Безопасность | соответствует IEC61010-1: 2001, измерение CAT I 1000 В/CAT II 300 В, степень загрязнения 2. |
Язык программирования | стандартный набор SCPI |
Время выхода на рабочий режим | 30 мин. |
Габариты, масса | |
Размеры | 266 мм (ширина) x 165 мм (высота) x 80 мм (глубина) |
Масса | < 2 кг (без упаковки) < 3 кг (с упаковкой) |
Комплектация Rigol DM858E
№ | Наименование |
---|---|
1 | Цифровой мультиметр Rigol DM858E |
2 | Сетевой адаптер питания |
3 | Пара измерительных щупов (черный и красный) |
4 | Пара зажимов типа крокодил (черный и красный) |
5 | Резервный предохранитель - 2 пары |
6 | Краткое руководство |
