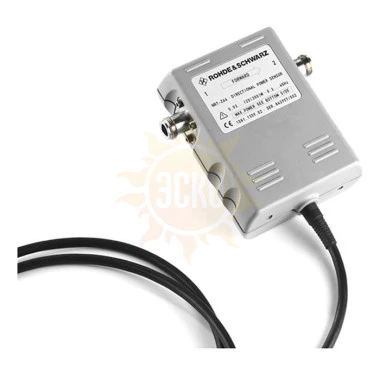

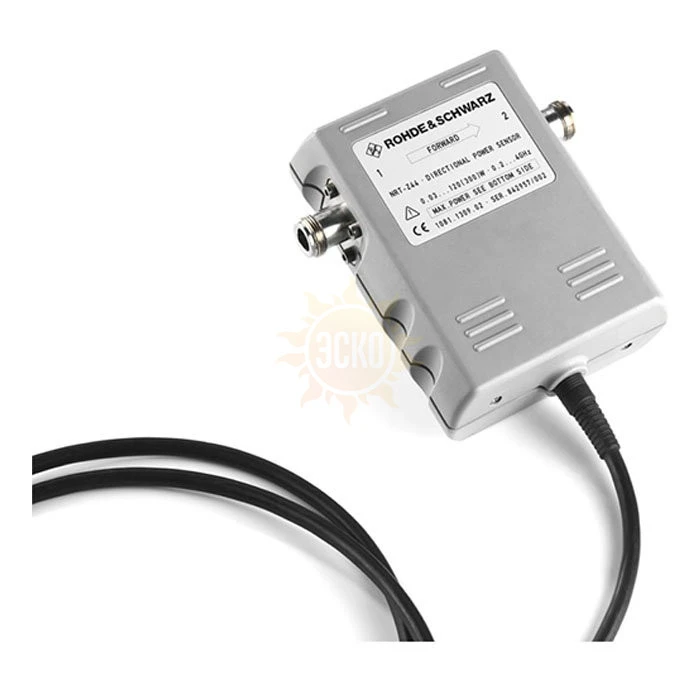

Описание R&S NRT-Z43
Измерители мощности СВЧ и коэффициента стоячей волны NRT (далее - измерители) предназначены для измерения средней и пиковой мощности непрерывных и модулированных СВЧ колебаний, коэффициента стоячей волны в коаксиальных трактах.
Измеритель состоит из преобразователя первичного измерительного проходного типа (далее - преобразователь) и индикаторного блока. Преобразователи NRT-Z14, NRT-Z43, NRT-Z44, NAP-Z7 предназначены для работы в разных диапазонах частот и мощностей. Преобразователь представляет собой двунаправленный ответвитель в коаксиальной линии с волновым сопротивлением 50 Ом. К обоим плечам ответвителя подключены выпрямляющие полупроводниковые диоды. Один из них предназначен для измерения проходящей к нагрузке мощности, другой для измерения отраженной от нагрузки мощности. Такое включение обеспечивает одновременное измерение мощности проходящей на нагрузку и её КСВН. В качестве индикаторного блока при проведении измерений используется индикаторные (измерительные) блоки серии NRT.
Встроенное программное обеспечение управляет режимами работы и настройками измерителя. Выполняемые функции ПО: считывание из памяти преобразователя индивидуальных характеристик, вывод значений измеряемых величин на экран, определение команд пользователя путем опроса клавиатуры, управление настройками прибора в соответствии с полученными командами. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Характеристики R&S NRT-Z43
| Параметры | Значение |
|---|---|
| Диапазон измерения мощности верхний предел | до 30 Вт |
| Диапазон измерения мощности нижний предел | от 0,0007 Вт |
| Диапазон частот - верхний предел |
до 4 ГГц |
| Диапазон частот - нижний предел | от 400 МГц |
