Описание АКИП-9803/4
Логопериодическая измерительная антенна АКИП-9803/4 – представляет собой полностью самостоятельный, высокоточный измерительный прибор с известными техническими характеристиками, используемый радиоизмерительным оборудованием. Благодаря тому, что в сопроводительной документации указаны параметры этого оборудования, специалисты могут увеличить точность измерений за счет исключения погрешностей, вызванных разными техническими параметрами прибора.
Антенна этой серии изготовлена с использованием сверхтонкой тефлоновой основы с позолоченным покрытием. Это существенно расширяет измерительные возможности прибора и полосу частот, в которой может работать оборудование. Благодаря этому логопериодическая антенна может быть использована для поиска высокочастотных электромагнитных сигналов военного и спутникового оборудования. С помощью логопериодической измерительной антенны АКИП-9803/4 можно локализовать места нахождения радиозакладок, передающих сигнал на сверхвысокой частоте.

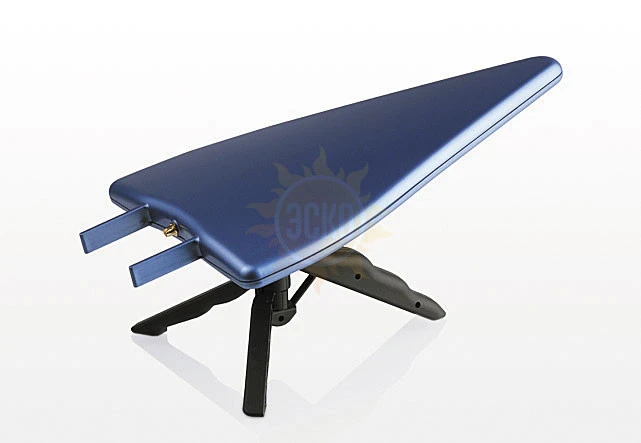

Антенна имеет компактные размеры и эргономичную форму и выполнена в сверхпрочном корпусе. Благодаря этому ее можно использовать и в радиоэлектронной лаборатории, и в полевых условиях. Для облегчения работы специалистов она комплектуется небольшим раскладным штативом, который позволяет установить аксессуар в любом месте на горизонтальную поверхность.
Технические особенности устройства:
- Минимальная частота воспринимаемого электромагнитного сигнала 680 МГц.
- Верхняя граница частоты 8 ГГц.
- Мощность 100 Вт (400 МГц).
- Коэффициент полезного действия антенны 22-44 дБ/м.
- 733 калибровочные точки с шагом в 10 МГц.
Характеристики АКИП-9803/4
| Тип антенны | Логопериодическая |
| Диапазон частот | 680 МГц – 8 ГГц |
| Предусилитель | нет |
| Импеданс | 50 Ом |
| КСВН | <1/2,5 |
| Коэффициент усиления | 5 дБи |
| Тип разъема | SMA |
| Особенности | Максимальная входная мощность - 100 Вт (400 МГц). КПД антенны, 22-44 дБ/м. Точки калибровки, 733 (шаг 10 МГц). Мини штатив, кейс для переноски. |
Комплектация АКИП-9803/4
| № | Наименование | Количество |
|---|---|---|
| 1 | Логопериодическая измерительная антенна АКИП-9803/4 | 1 |
| 2 | Типовые данные калибровки | 1 |
| 3 | Съёмная рукоятка | 1 |
| 4 | Штатив | 1 |
| 5 | Алюминиевый кейс | 1 |
