Описание АКИП-9807/6
Биконическая измерительная антенна АКИП-9807/6 дает возможность выполнять проверку объекта на работоспособность в условиях сильных радиочастотных помех. Устройств работает совместно с другими радиоизмерительными приборами.
Специалисты используют биконическую измерительную антенну этой модели для ЭМС-тестов, то есть испытаний устройств на электромагнитную совместимость. Благодаря антенне можно провести тесты на соответствие конкретных моделей РЭА стандартам, действующим в России или в других странах мира.

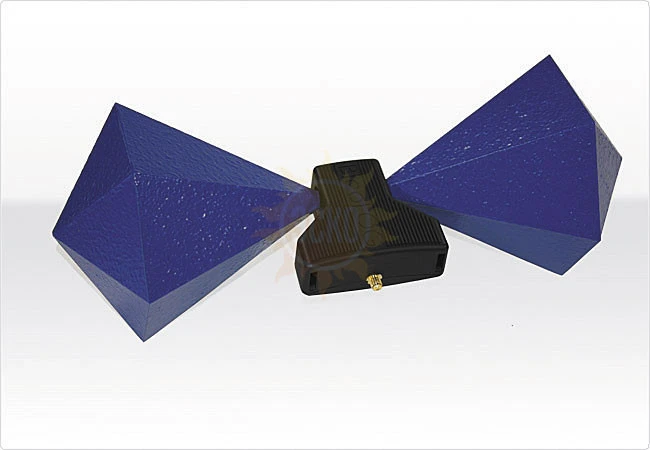

Конструктивно антенна представляет собой два закрытых конуса, соединенных друг с другом вершинами. Особенность антенны состоит в том, что электромагнитное возбуждение происходит внутри пространства, ограниченного краями конуса. Волна, излучаемая биконической измерительной антенной АКИП-9807/6, направляется перпендикулярно центральным осями конусов.
Антенна поставляется в комплекте с документацией, где отражены данные для ее калибровки. Это дает возможность точно откалибровать подключаемое измерительное оборудование и избежать погрешностей, связанных с работой самого излучающего оборудования.
Прибор имеет компактные габариты и подходит для использования в мобильных условиях и в лаборатории. Антенна отличается повышенной прочностью и имеет универсальный разъем, позволяющий подключать разные измерительные устройства.
Технические особенности антенны:
- Частотный диапазон 20 МГц-1 ГГц.
- Входная мощность до 1 Вт.
- Усиление -38-1 дБи.
- Коэффициент полезного действия от 17 до 34 дБ/м.
Характеристики АКИП-9807/6
| Тип антенны | Биконическая |
| Диапазон частот | 20 МГц – 1 ГГц |
| Предусилитель | нет |
| Импеданс | 50 Ом |
| Коэффициент усиления | -9 дБи (на 100 МГц) |
| Тип разъема | SMA |
| Особенности | Максимальная входная мощность - 1 Вт. КПД антенны, 17-34 дБ/м. Точки калибровки, 196 (шаг 5 МГц). Оптимизировано для измерений ЭМС. |
Комплектация АКИП-9807/6
| № | Наименование | Количество |
|---|---|---|
| 1 | Биконическая измерительная антенна АКИП-9807/6 | 1 |
| 2 | Типовые калибровочные данные | 1 |
| 3 | Кейс для переноски | 1 |
