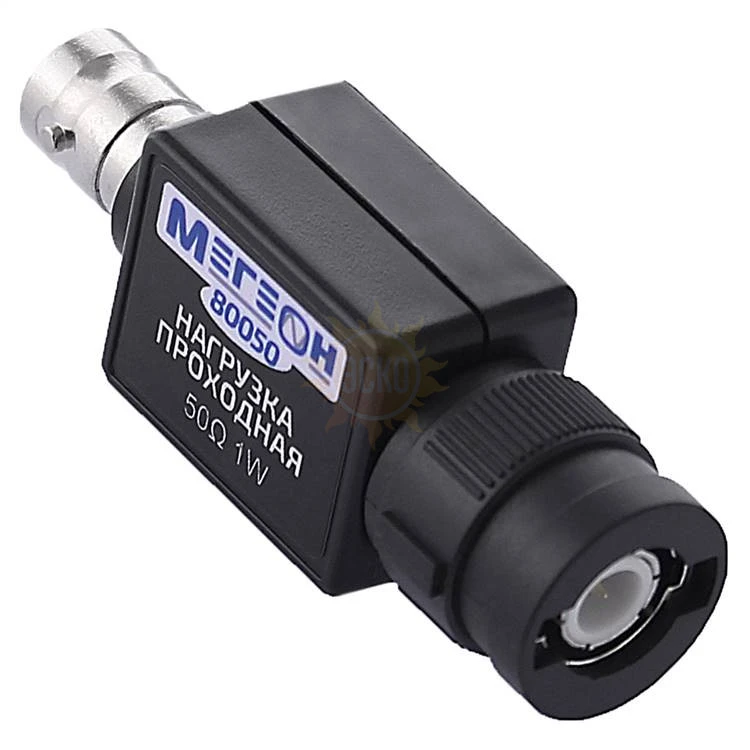

МЕГЕОН 80050 - это пассивная проходная нагрузка сопротивлением 50 Ом и максимальной рассеиваемой мощностью 1 Вт. Конструкция выполнена в виде встречных BNC-разъемов, что позволяет подключить ее в разрыв цепи. Подвижная часть байонетного разъема (BNC) имеет пластиковое изолирующее покрытие, что снижает риск поражения электрическим током. В изделии применен высококачественный ВЧ-резистор с минимальными паразитными индуктивностями и емкостью, что обеспечивает одинаковый импеданс во всей полосе рабочих частот до 1ГГц. Прибор может с успехом использоваться для подключения к осциллографу источников сигнала, которые требуют согласование по волновому сопротивлению. Данную принадлежность также можно использовать в качестве 50-и омного терминатора. Спектр применения достаточно широк и не ограничивается вышеуказанными сферами.
Особенности нагрузки проходной МЕГЕОН 80050:
- Встречные BNC-коннекторы;
- Широкий рабочий диапазон частот.
Характеристики МЕГЕОН 80050
| Параметр | Значение | |
| Максимальная рабочая частота | 1 ГГц | |
| Сопротивление | 50 Ом | |
| Максимальная рассеиваемая мощность | 1 Вт | |
| Соединительные разъемы | BNC (штекер) - BNC (гнездо) | |
| Условия эксплуатации | Температура | -40… 60°С |
| Относительная влажность | Не более 80% | |
| Условия транспортировки и хранения | Температура | -40 …60°С |
| Влажность | Не более 85% | |
| Габаритные размеры | 60 x 20 x 17мм | |
| Вес | 25 г | |
Комплектация МЕГЕОН 80050
| № | Наименование | Количество |
| 1 | Нагрузка проходная МЕГЕОН 80050 | 1 |
