Модуль измерения для M300 MC3065

распечатать описание в PDF

Артикул: MC3065

83 028 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание Модуль измерения для M300 MC3065

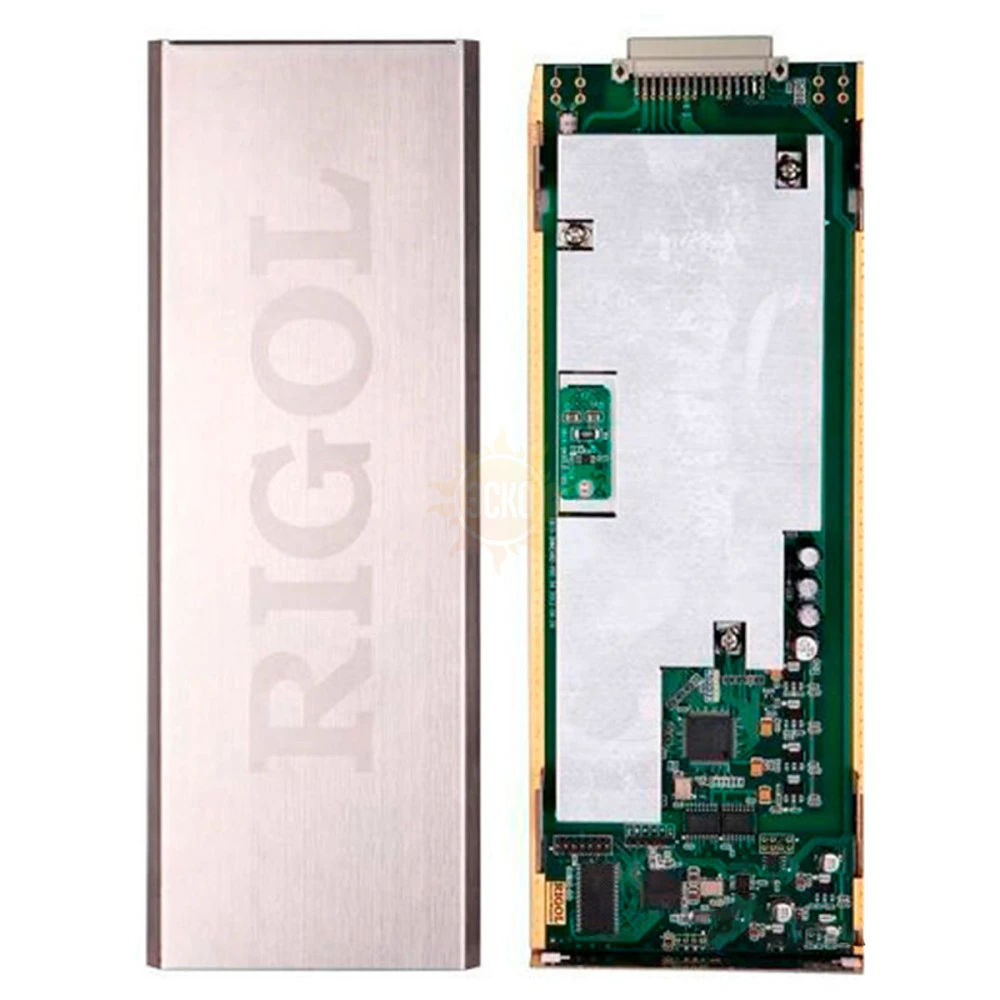

MC3065 - измерительный модуль для системы сбора и хранения данных M300.

Характеристики Модуль измерения для M300 MC3065

Измерение напряжения постоянного тока
		RIGOL MC3065
Диапазон		Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ		0.0040 + 0.0025
2.00000 В		0.0035 + 0.0006
20.0000 В		0.0040 + 0.0005
200.000 В		0.0050 + 0.0006
300.000 В		0.0055 + 0.0010
Измерение силы постоянного тока
Диапазон		Испытательное напряжение на нагрузке	Погрешность (1 год) (%Iизм+% от диапазона)
200.000 мкА		<0,03 В	0.050 + 0.015
2.00000 мА		<0,25 В	0.050 + 0.003
20.0000 мА		<0,07 В	0.050 + 0.015
200.000 мА		<0,7 В	0.050 + 0.003
1.00000 А		<0,12 В	0.100 + 0.020
Измерение напряжения переменного тока (среднеквадратическое значение)
Диапазон		Частота измерения	Погрешность (1 год) (%Uизм+% от диапазона)
200.000 мВ		3 Гц -5 Гц	1.00 + 0.04
		5 Гц -10 Гц	0.35 + 0.04
		10 Гц -20 кГц	0.06 + 0.04
		20 кГц -50 кГц	0.12 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
2.00000 В		3 Гц -5 Гц	1.00 + 0.03
		5 Гц -10 Гц	0.35 + 0.03
		10 Гц -20 кГц	0.06 + 0.03
		20 кГц -50 кГц	0.12 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
20.0000 В		3 Гц -5 Гц	1.00 + 0.04
		5 Гц -10 Гц	0.35 + 0.04
		10 Гц -20 кГц	0.08 + 0.04
		20 кГц -50 кГц	0.15 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
200.000 В		3 Гц -5 Гц	1.00 + 0.03
		5 Гц -10 Гц	0.35 + 0.03
		10 Гц -20 кГц	0.08 + 0.03
		20 кГц -50 кГц	0.12 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
300.000 В		3 Гц -5 Гц	1.00 + 0.03
		5 Гц -10 Гц	0.35 + 0.03
		10 Гц -20 кГц	0.08 + 0.03
		20 кГц -50 кГц	0.15 + 0.05
		50 кГц -100 кГц	0.60 + 0.08
		100 кГц -300 кГц	4.00 + 0.50
Измерение силы переменного тока (среднеквадратическое значение)
Диапазон		Частота измерения	Погрешность (1 год) (%Iизм+% от диапазона)
200.0000 мкА		3 Гц-5 Гц	1.10 + 0.06
		5 Гц-10 Гц	0.35 + 0.06
		10 Гц-5 кГц	0.15 + 0.06
		5 кГц-10 кГц	0.35 + 0.70
2.000000 мА		3 Гц-5 Гц	1.00 + 0.04
		5 Гц-10 Гц	0.30 + 0.04
		10 Гц-5 кГц	0.12 + 0.04
		5 кГц-10 кГц	0.20 + 0.25
20.00000 мА		3 Гц-5 Гц	1.10 + 0.06
		5 Гц-10 Гц	0.35 + 0.06
		10 Гц-5 кГц	0.15 + 0.06
		5 кГц-10 кГц	0.35 + 0.70
200.0000 мА		3 Гц-5 Гц	1.00 + 0.04
		5 Гц-10 Гц	0.30 + 0.04
		10 Гц-5 кГц	0.10 + 0.04
		5 кГц-10 кГц	0.20 + 0.25
1.000000 А		3 Гц-5 Гц	1.10 + 0.06
		5 Гц-10 Гц	0.35 + 0.06
		10 Гц-5 кГц	0.15 + 0.06
		5 кГц-10 кГц	0.35 + 0.70
Измерение сопротивления (2-х и 4-х проводная схема)
Диапазон		Тестовый ток	Погрешность (1 год) (%Rизм+% от диапазона)
200.0000 Ом		1 мА	0.010+ 0.004
2.000000 кОм		1 мА	0.010 + 0.001
20.00000 кОм		100 мкА	0.010 + 0.001
200.0000 кОм		10 мкА	0.010 + 0.001
1.000000 МОм		2 мкА	0.012 + 0.001
10.00000 МОм		200 нА	0.040 + 0.001
100.0000 МОм		200 нА \|\| 10 МОм	0.800 + 0.010
Измерение частоты и периода
Диапазон		Частотный диапазон	Погрешность (1 год) (%Uизм+% от диапазона)
200 мВ - 300 В		3 Гц -5 Гц	0.07
		5 Гц -10 Гц	0.04
		10 Гц -40 Гц	0.02
		40 Гц -300 кГц	0.007
		200 кГц -1 МГц	0.007
Измерение температуры
Тип пробника		Диапазон	Погрешность (1 год)
Платиновое сопротивление RTD	α = 0.00385	-200 °С ~ 600 °С	0.16 °С
	α = 0.00389	-200 °С ~ 600 °С	0.17 °С
	α = 0.00391	-200 °С ~ 600 °С	0.14 °С
	α = 0.00392	-200 °С ~ 600 °С	0.15 °С
Термосопротивление	2,2 кОм	-40 °С ~ 150 °С	0.08 °С
	3 кОм	-40 °С ~ 150 °С	0.08 °С
	5 кОм	-40 °С ~ 150 °С	0.08 °С
	10 кОм	-40 °С ~ 150 °С	0.08 °С
	30 кОм	-40 °С ~ 150 °С	0.08 °С
Термопара B		-0 °С ~ 1820 °С	0.76 °С
Термопара E		-270 °С ~ 1000 °С	0.5 °С
Термопара J		-210 °С ~ 1200 °С	0.5 °С
Термопара K		-270 °С ~ 1372 °С	0.5 °С
Термопара N		-270 °С ~ 1300 °С	0.5 °С
Термопара R		-50 °С ~ 1768.1 °С	0.5 °С
Термопара S		-50 °С ~ 1768.1 °С	0.6 °С
Термопара T		-270 °С ~ 400 °С	0.5 °С
