NFP-3 - набор зондов ближнего поля

распечатать описание в PDF

Артикул: NFP-3

на удалённом складе 1 шт.

83 028 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Назначение набора зондов ближнего поля NFP-3:

Набор зондов ближнего поля NFP-3 представляет из себя комплект из 4-х моделей пробников (NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4), предназначенных для измерения напряженности магнитного поля при помощи анализаторов спектра в процессе тестирования на ЭМС в диапазоне от 30 МГц до 3 ГГц. Подключаются к 50-омному входу анализатора спектра.

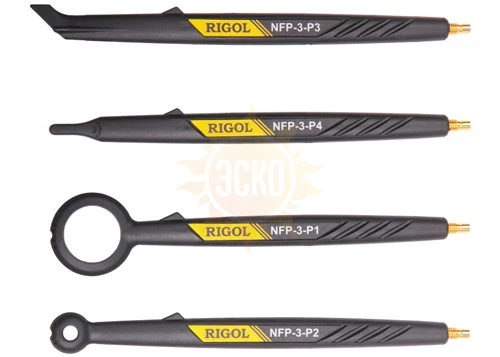

В состав набора входит 4 зонда:

Модель зонда	Значение	Описание	Частотная характеристика
NFP-3-P1		Высокочувствительный зонд ближнего поля большого диаметра. Диапазон частот от 30 МГц до 3 ГГц. Он может быть использован на расстоянии до 10 см от источника помех. Зонд обнаруживает пространственное распределение высокочастотного магнитного поля в устройствах и комплексах и позволяет проанализировать электромагнитные выбросы.
NFP-3-P2		Зонд ближнего поля имеет более высокое разрешение и низкую чувствительность, чем NFP-3-P1. Диапазон частот от 30 МГц до 3 ГГц. Он предназначен для измерений до 3 см от источника излучения. Источники помех могут быть устранены путем определения распределения и ориентации поля, что обеспечивается более точным позиционированием и высоким разрешением зонда.
NFP-3-P3		Зонд ближнего поля имеет диапазон частот от 30 МГц до 2 ГГц. Принцип действия аналогичен с токовыми клещами. Он регистрирует ток, протекающий в проводе, который создаёт вокруг себя магнитное поле. Используется для очень широкого ряда приложений (разрешение около 5 мм). Благодаря соответствующим поправочным коэффициентам можно вычислить ток, протекающий в проводнике через измеренное зондом напряжение. Такое преобразование можно использовать для сравнительных измерений.
NFP-3-P4		Зонд ближнего поля предназначен для обнаружения магнитных полей, которые излучаются вертикально от поверхности печатных и монтажных плат и может применяться для исследования токовой петли. Диапазон частот от 30 МГц до 3 ГГц. Зонд позволяет проводить измерения в труднодоступных местах платы между большими компонентами. Разрешение 2 мм.

Технические характеристики набора зондов ближнего поля NFP-3:

Параметр	Значение
Диапазон частот	от 30 МГц...3 ГГц
Терминальная часть	Тип разъема пробника : SMB (male) Адаптер: N (male) - BNC (female) ВЧ кабель: BNC (male) - SMB (female), 1 метр Импеданс адаптера и разъема
Размеры	260х190х30 мм ( с футляром)
Вес	425 г

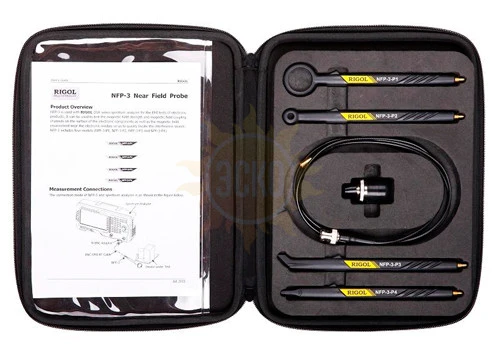

Комплектация NFP-3

Комплект поставки NFP-3

№	Наименование	Количество
1	Зонд ближнего поля NFP-3-P1	1
2	Зонд ближнего поля NFP-3-P2	1
3	Зонд ближнего поля NFP-3-P3	1
4	Зонд ближнего поля NFP-3-P4	1
5	Адаптер N (male) - BNC (female)	1
6	Кабель удлинительный BNC (male) - SMB (female), 1 метр	1
7	Футляр	1
