Tektronix PSM4110

распечатать описание в PDF

Артикул: PSM4110

Каждый датчик измеритель поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных.

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Описание Tektronix PSM4110

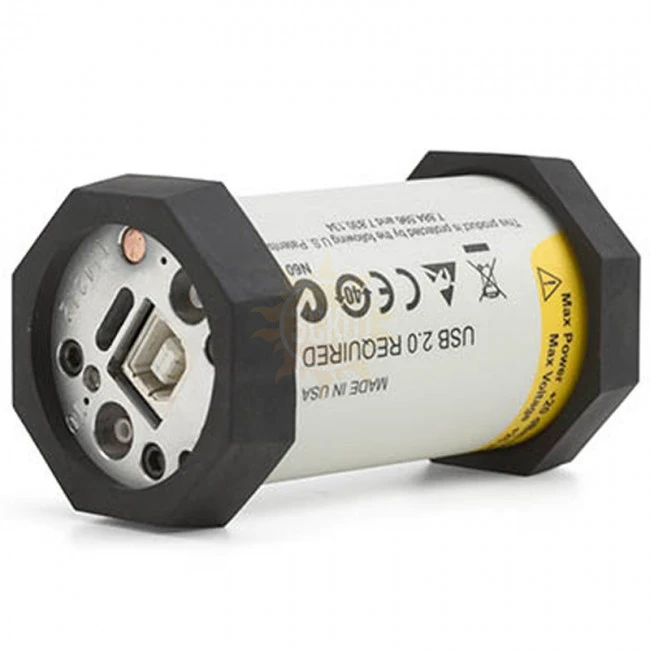

Tektronix PSM4110 измеритель мощности

Каждый датчик измеритель поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных. Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме. Датчик измеритель подключается к ПК по интерфейсу USB 2.0 и могут быть использованы под LabVIEW (до 12 датчиков).

Технические характеристики:

Характеристики		PSM4110	PSM4120	PSM4320	PSM4410
Входной разъем		3,5 мм	N-тип	N-тип	3,5 мм
		(male)	(male)	(male)	(male)
Диапазон рабочих частот		10 МГц...8 ГГц	10 МГц...8 ГГц	50 МГц...18,6 ГГц	50 МГц...20 ГГц
Динамический диапазон		10 МГц...6 ГГц:		-40 дБм...+20 дБм
		-60 дБм...+20 дБм

		6 ГГц...8 ГГц:
		-50 дБм...+20 дБм
Максимальный диапазон пик-средн.		10 МГц...6 ГГц: 80 дБ		55 дБ
		6 ГГц...8 ГГц: 70 дБ
Полоса видео		10 МГц, типичное
Погрешность временной базы		±50 ppm, типичное
Частота дискретизации		500 Квыб/сек
Минимальная длительность импульса (средняя мощность)		500 нс, типичное
Минимальная длительность импульса (пиковая мощность)		200 нс, типичное
Общая погрешность (неопределенность)		2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ]
	Неопределенность:	10 МГц...100 МГц:	10 МГц...100 МГц:	50 МГц...500 МГц:	50 МГц...500 МГц:
	калибровочный коэффициент (CF)	7,0%	7,0%	4,0%	4,0%
		100 МГц...500 МГц:	100 МГц...500 МГц:	500 МГц...10 ГГц:	500 МГц...12,5 ГГц:
		4,0%	4,0%	1,7%	2,6%
		500 МГц...8 ГГц:	500 МГц...8 ГГц:	10 ГГц...18,6 ГГц:	12,5 ГГц...18 ГГц:
		2,50%	1,70%	1,90%	3,2%
					18 ГГц...20 ГГц:
					3,50%
	Неопределенность:	10 МГц...100 МГц:		50 МГц...100 МГц:
	нелинейность (L)	+15 дБм...+20 дБм: 7,0%		+15 дБм...+20 дБм: 7,0%
		+10 дБм...+15 дБм: 5,0%		-40 дБм...+15 дБм: 5,0%
		-60 дБм...+10 дБм: 4,0%
				100 МГц...2 ГГц:
		100 МГц...2 ГГц:		+15 дБм...+20 дБм: 7,0%
		+15 дБм...+20 дБм: 7,0%		+5 дБм...+15 дБм: 5,0%
		+10 дБм...+15 дБм: 5,0%		-40 дБм...+5 дБм: 3,0%
		-60 дБм...+10 дБм: 3,0%
				2 ГГц...18,6/20 ГГц:
		2 ГГц...8 ГГц:		+15 дБм...+20 дБм: 6,0%
		+15 дБм...+20 дБм: 5,0%		+5 дБм...+15 дБм: 4,0%
		+10 дБм...+15 дБм: 3,0%		-40 дБм...+5 дБм: 2,0%
		-60 дБм...+10 дБм: 2,0%
	Неопределенность:	интеграция 1 секунда		интеграция 5 секунд
	шум (N)
		+10 дБм...+20 дБм:		+10 дБм...+20 дБм: 1,5%
		0,22% (10 МГц...100 МГц)		( 50 МГц...20 ГГц)
		0,15% (100 МГц...8 ГГц)
				-20 дБм...+10 дБм: 1,0%
		-30 дБм...+10 дБм:		( 50 МГц...20 ГГц)
		0,22% (10 МГц...100 МГц)
		0,04% (100 МГц...8 ГГц)		-30 дБм...-20 дБм: 1,5%
				( 50 МГц...20 ГГц)
		-50 дБм...-30 дБм:
		0,22% (10 МГц...100 МГц)		-40 дБм...-30 дБм: 7,0%
		0,04% (100 МГц...6 ГГц)		( 50 МГц...18,6 ГГц)
		0,15% (6 ГГц...8 ГГц)

		-60 дБм...-50 дБм:
		0,44% (10 МГц...100 МГц)
		0,15% (100 МГц...6 ГГц)
	Смещение нуля (Z)	[(0,35 нВт на 25 °C) + \|ΔT\| × (0,025 нВт / °C)] + 0,005 нВт /месяц		50 МГц...500 МГц:
				[(200 нВт на 25 °C) + \|ΔT\| × (10 нВт / °C)] + 10 нВт /месяц

				500 МГц...20 ГГц:
				[(100 нВт на 25 °C) + \|ΔT\| × (5 нВт / °C)] + 5 нВт /месяц
	Учет КСВН (Mm)	1,09:1 КСВН	1,15:1 КСВН	50 МГц...10 ГГц:
	Mm=100×[(1 ± Γsource×Γsensor)2 –1]	(27 дБ обр. потери)	(23 дБ обр. потери)	1,20:1 КСВН
				(21 дБ обр. потери)

				10 ГГц...18,6 / 20 ГГц:
				1,29:1 КСВН
				(18 дБ обр. потери)
	Неопределенность:	40 °C < T ≤ 50 °C: 1,00%		40 °C < T ≤ 50 °C: 6,00%
	температура (T)	(+1%, 0 дБм...10 дБм,		30 °C < T ≤ 40 °C: 3,00%
		+3%, 10 дБм...20 дБм)		20 °C < T ≤ 30 °C: 0,00%
				10 °C < T ≤ 20 °C: 3,00%
		30 °C < T ≤ 40 °C: 0,75%		0 °C < T ≤ 10 °C: 6,00%
		(+1%, 0 дБм...10 дБм,
		+3%, 10 дБм...20 дБм)

		20 °C < T ≤ 30 °C: 0,00%

		10 °C < T ≤ 20 °C: 0,75%
		(+1%, 0 дБм...10 дБм,
	+3%, 10 дБм...20 дБм)

	0 °C < T ≤ 10 °C: 1,00%
	(+1%, 0 дБм...10 дБм,
	+3%, 10 дБм...20 дБм)
Скорость измерения		2000 изм./сек
Интерфейс		USB 2.0
Габаритные размеры		Ø48 мм х 62 мм		Ø48 мм х 74 мм
Вес		110 г	149 г	163 г	124 г
