Tektronix PSM5410

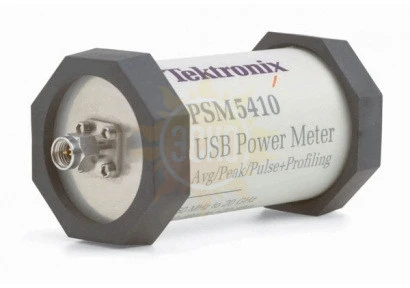

Tektronix PSM5410 измеритель мощности

Измерители откалиброваны во всем диапазоне температур - не требуется установка нуля ипи калибровка перед измерением, что экономит время и снижает вероятность ошибок.

Все модели поддерживают измерение средней мощности, импульсной мощности с учетом скважности и регистрацию измерений.

В комплект поставки входит прикладное ПО для Microsoft Windows:

• ПО измерения мощности
• ПО быстрой регистрации
• драйверы LabVI&V и примеры программ для наиболее популярных сред программирования Windows для поддержки автоматизированных систем

Режимы удержания максимума и относительных измерений

Коррекция смещения АЧХ и переходника 75 Ом с минимальными потерями

Гибкие режимы усреднения, позволяющие выполнять быстрые, стабильные измерения

Вход и выход сигнала запуска с уровнем ТТЛ обеспечивает синхронизацию с внешними устройствами

Режим контроля граничных значений типа «годен/не годен"

Небольшие размеры

Приборы серии PSM3000 измеряют истинную среднюю мощность, что позволяет получать точные результаты независимо от формы сигнала и вида модуляции

Приборы серии PSM4000 и PSM5000 предлагают:

• измерение импульсной мощности, скважности, пиковой мощности и пик-фактора
• измерение пиковой, средней и минимальной мощности пакетов с настраиваемым смещением и длительностью

В комплект поставки приборов серии PSM5000 входит ПО профилирования импульсов для измерения периодических импульсных сигналов

• Построение и отображение огибающих импульсных сигналов
• Непрерывные гейтированные измерения, включая измерения импульсной, пиковой и средней мощности, выбросов, пикфактора, времени нарастания и спада, длительности импульса, частоты следования импульсов, скважности
• Измерение статистических  характеристик сигнала, таких  как комплементарная интегральная функция распределения (CCDF) и функция плотности вероятностей (PDF)

Технические характеристики измерителя мощности ВЧ PSM5410:

• Диапазон частот 50 МГц - 20 ГГц.
• Разъем 3,5 мм вилка.
• КСВ 1,20:1 / КСВ 1,29:1 (потери на отражении 21 дБ / 18 дБ на 50 МГц - 10 ГГц / 10 ГГц - 20 ГГц).
• Динамический диапазон от -40 до +20 дБм.
• Скорость измерений 2000 изм./с.
• Внутренняя видеополоса 10 МГц (тип.).
• Погрешность коэффициента калибровки 3,2 % ( от 12,5 ГГц до 18 ГГц).
• Линейная погрешность 2,0% (от -40 до +5 дБм).
• Шумовая погрешность 1,5% (от +10 до +20 дБм), время интегрирования 5 с.
• Смещение нуля [(100 нВт при 25 °C) + |ΔT| × (5 нВт / °C)] + 5 нВт / месяц.
• Измерение средней мощности (немод.).
• Измерение мощности импульсов с поправкой на скважность, скважность, регистрация измерений, пиковая и средняя мощность пакета, профилирование импульсов, длительность импульса, время нарастания / спада, выброс, просадка, стробированные измерения, отображение импульсного сигнала с маркерами.
• Вес 163 г.
• Диаметр 48 мм.
• Длина 74 мм, с разъемом.
