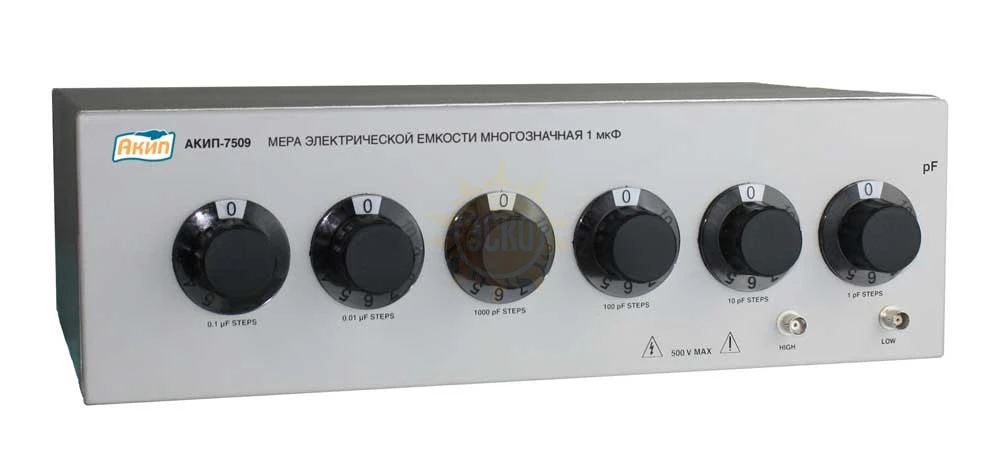

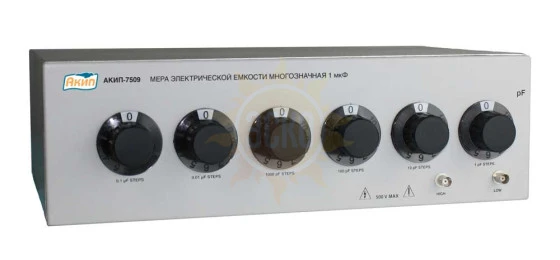

Мера емкости АКИП-7509-5-1нФ

распечатать описание в PDF

2 744 705 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-7509-5-1нФ

Особенности меры ёмкости АКИП-7509-5-1нФ:

Мера электрической емкости многозначная декадная;
Погрешность: от 0,05%;
Очень низкая нулевая емкость: < 0,1 пФ;
Экранированные 3-х контактные терминалы для малых значений емкости и 5-и контактные для высоких значений;
Широкий модельный ряд, емкости от 1 пФ до 10 мФ;
Температурный коэффициент: от ±2х10-5/°С;
Стабильность: от ±1х10-4/год;
Корпус с двойным экранированием;
Возможность монтажа в стойку (Опция).

Технические характеристики меры ёмкости АКИП-7509-5-1нФ:

Номинальное значение емкости одной ступени	Максимальная емкость	Максимальное напряжение	Старение/год	Пределы основной относительной погрешности	Тестовая частота	Коэффициент рассеяния	Тип конденсатора
1 пФ	10 пФ	500 Впик (до 10 кГц)	± 1*10^-4 + 0,1 пФ	± (0,05% + 0,5 пФ)	-	<0,002	Воздушный
10 пФ	100 пФ				-	<0,002	Воздушный
100 пФ	1 нФ				-	Положение 1: <0,002 Остальные: <0,002	Слюдяные, с серебряными обкладками, стабилизированные, изолированные
1 нФ	10 нФ					Положение 1: <0,001 Положение 2: <0,0005 Остальные: <0,0003
10 нФ	100 нФ				-	<0,0003
100 нФ	1 мкФ					<0,0004
1 мкФ	10 мкФ	50 Впик	±2*10^-4	±0,05%	1 кГц	<0,0007	Металлизированные пропилен сульфидные MPPS
10 мкФ	100 мкФ	<22 В (DC+AC, АС)	±2*10^-4	±0,05%	100 Гц	<0,002
100 мкФ	1000 мкФ	<22 В (DC+AC, АС)	±5*10^-4	±0,5%		<0,02
1000 мкФ	10 мФ	50 Впик	±5*10^-4	±1%		-	Полифенилен сульфидные (PPS)
1000 мкФ	10 мФ	25 Впик	-	±10%		-	Электролитический (опция ЕС)
Параметр	Значение
Максимальная ёмкость	111,11 мкФ
Число декад	5
Разрешение	1 нФ
Нулевая ёмкость	Максимальная емкость, полученная при всех декадах, установленных на ноль Для мер ≤ 1 мкФ – не более 0,1 пФ Для мер > 1 мкФ – не более 0,5 пФ
Температурный коэффициент	Для мер ≤ 1 мкФ – не более 2х10^-4 /°С Для мер > 1 мкФ – не более 5х10^-5 /°С
Сопротивление изоляции	> 50 ГОм
Условия эксплуатации	10°С...+40 °С и относительная влажность до 80 %
Соединительные клеммы	Для мер ≤ 1 мкФ Два BNC разъема 2и 1 на передней панели Для мер > 1 мкФ Пять клемм на передней панели: I2, I1, U2, U1, ©
