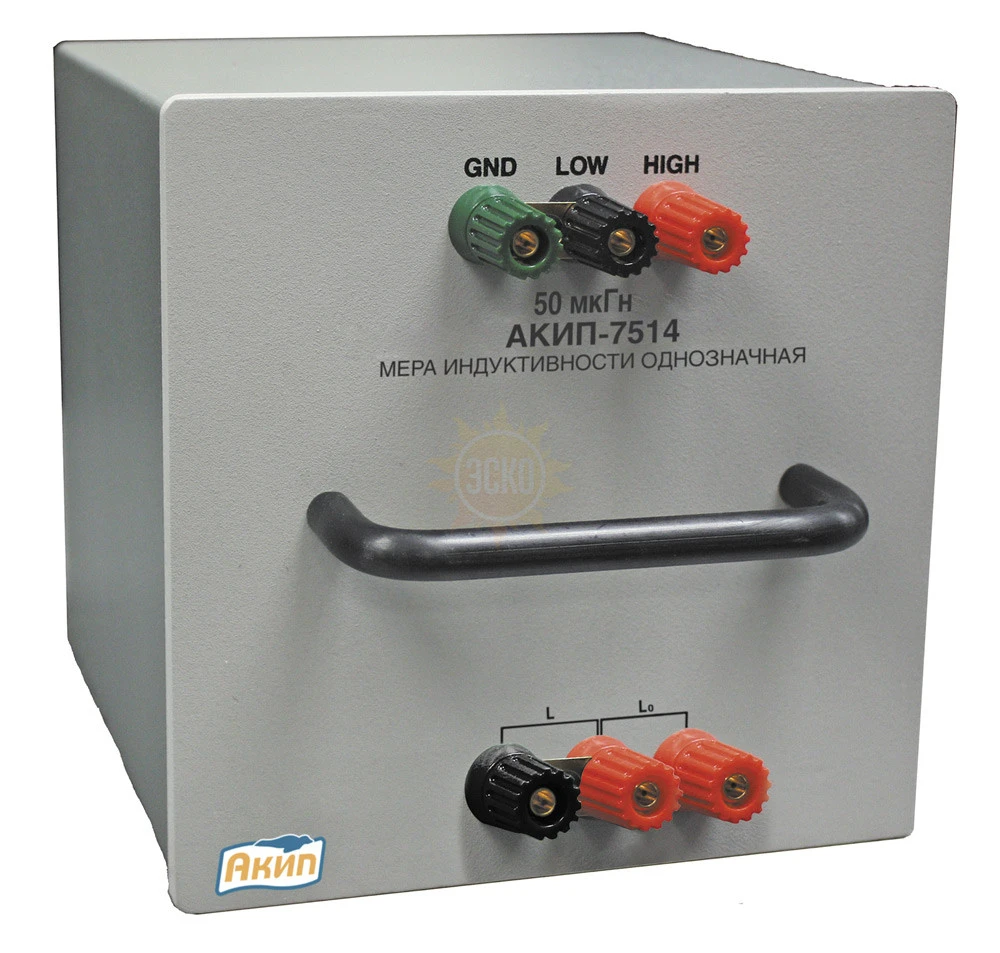

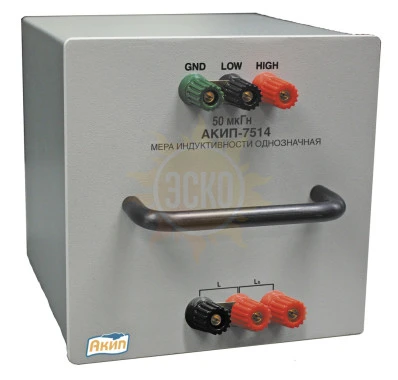

Мера индуктивности АКИП-7514-500мГн

распечатать описание в PDF

718 322 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности меры индуктивности однозначной АКИП-7514-500мГн:

Высокоточные однозначные меры индуктивности;
Диапазон воспроизведения «L»: 1 мкГн …10 Гн;
Отклонение от номинала: ±0,25%...±5% (в зав. от модели);
Число терминалов: 3 (для мер <500 мкГн 6 клемм);
Старение: ±0,01%/ за год;
Низкий температурный коэффициент;
Схемы подключения: 2-х пр. / 3пр (+ GND / Земля);
Масса не более 5,3 кг.

Технические характеристики меры индуктивности однозначной АКИП-7514-500мГн:

Модель	Номинальное значение, L	Отклонение от номинального значения	Частота тест-сигнала	Частота резонанса	Сопротивление постоянному току (RDC)	Значение Q (при 100 Гц)	Ток (с.к.з.) для:
Модель	Номинальное значение, L	Отклонение от номинального значения	Частота тест-сигнала	Частота резонанса	Сопротивление постоянному току (RDC)	Значение Q (при 100 Гц)	200 мВт	3 Вт
АКИП-7514-1мкГн	1 мкГн	±5%	10 кГц	8500 кГц	0,006 Ом	0,15	5000 мА	16000 мА
АКИП-7514-10мкГн	10 мкГн	±1%	10 кГц	4500 кГц	0,03 Ом	0,30	2500 мА	9000 мА
АКИП-7514-50мкГн	50 мкГн	±0,5%	10 кГц	3100 кГц	0,039 Ом	0,85	2260 мА	8770 мА
АКИП-7514-100мкГн	100 мкГн	±0,25%	10 кГц	2250 кГц	0,083 Ом	0,76	1550 мА	6010 мА
АКИП-7514-200мкГн	200 мкГн	±0,25%	10 кГц	1400 кГц	0,15 Ом	0,84	1150 мА	4470 мА
АКИП-7514-500мкГн	500 мкГн	±0,1%	1 кГц	960 кГц	0,38 Ом	0,83	725 мА	2810 мА
АКИП-7514-1мГн	1 мГн	±0,1%	1 кГц	800 кГц	0,84 Ом	0,75	490 мА	1890 мА
АКИП-7514-2мГн	2 мГн	±0,1%	1 кГц	580 кГц	1,52 Ом	0,83	360 мА	1400 мА
АКИП-7514-5мГн	5 мГн	±0,1%	1 кГц	320 кГц	3,8 Ом	0,83	230 мА	890 мА
АКИП-7514-10мГн	10 мГн	±0,1%	1 кГц	220 кГц	8,2 Ом	0,77	156 мА	600 мА
АКИП-7514-20мГн	20 мГн	±0,1%	1 кГц	145 кГц	14,5 Ом	0,87	117 мА	450 мА
АКИП-7514-50мГн	50 мГн	±0,1%	0,1 кГц	84 кГц	36,8 Ом	0,85	74 мА	280 мА
АКИП-7514-100мГн	100 мГн	±0,1%	0,1 кГц	71 кГц	81 Ом	0,78	50 мА	192 мА
АКИП-7514-200мГн	200 мГн	±0,1%	0,1 кГц	39 кГц	109 Ом	1,15	43 мА	166 мА
АКИП-7514-500мГн	500 мГн	±0,1%	0,1 кГц	24,5 кГц	280 Ом	1,12	27 мА	103 мА
АКИП-7514-1Гн	1 Гн	±0,1%	0,1 кГц	14,6 кГц	616 Ом	1,02	18 мА	70 мА
АКИП-7514-2Гн	2 Гн	±0,1%	0,1 кГц	10,6 кГц	1125 Ом	1,12	13,3 мА	52 мА
АКИП-7514-5мГн	5 Гн	±0,1%	0,1 кГц	6,8 кГц	2920 Ом	1,08	8,3 мА	32 мА
АКИП-7514-10Гн	10 Гн	±0,1%	0,1 кГц	4,9 кГц	6400 Ом	0,98	5,6 мА	22 мА
