Меры сопротивления ТК0310
распечатать
Описание

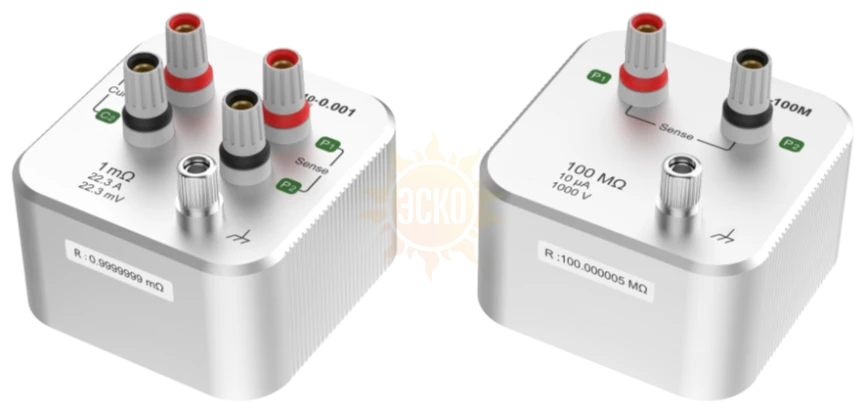

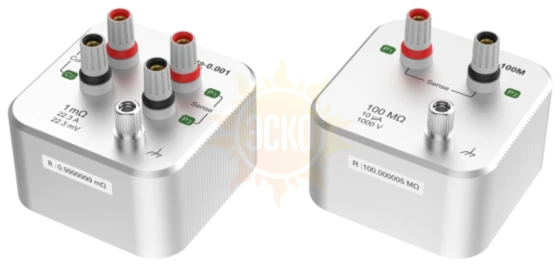

TK0310 — это набор высокоточных рабочих эталонов электрического сопротивления, обладающих отличной долговременной стабильностью и низким температурным коэффициентом. Портативность и простота в эксплуатации позволяет использовать их непосредственно на объекте.
Использование резисторов с прецизионным стандартом преобразования I/I TK0500 и прецизионным вольтметром позволяет достичь широкого диапазона измерений напряжений. Подходят для калибровки прецизионных трансформаторов, датчиков, измерительных лабораторных резисторов, высокоточных измерителей сопротивления, мультиметров, калибраторов.
Ключевые особенности:
- Широкий диапазон значений сопротивления от 1 мОм до 100 МОм с широким диапазоном входных токов.
- Можно использовать непосредственно при комнатной температуре от 18 до 28 °C, не помещая в масляный или воздушный резервуар с постоянной температурой.
- Небольшой размер, малый вес, высокая нагрузочная способность, простота в эксплуатации, возможность настройки в соответствии с потребностями заказчика.
Метрологические характеристики
|
Модель |
Номинал @ 23°C |
Начальное отклонение (мкОм/Ом) |
Погрешность измерения (мкОм/Ом) |
Годовая нестабильность (мкОм/Ом) |
Температурный коэффициент (ppm /°C) |
Тип подключения |
|---|---|---|---|---|---|---|
|
TK0310-1m |
1 мОм |
100 |
50 |
20 |
10 |
4П |
|
TK0310-10m |
10 мОм |
50 |
25 |
15 |
5 |
4П |
|
TK0310-100m |
100 мОм |
25 |
12.5 |
10 |
2.5 |
4П |
|
TK0310-1 |
1 Ом |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-1.9 |
1,9 Ом |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-10 |
10 Ом |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-25 |
25 Ом |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-100 |
100 Ом |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-1k |
1 кОм |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-10k |
10 кОм |
5 |
2.5 |
5 |
1 |
4П |
|
TK0310-19k |
19 кОм |
5 |
2.5 |
5 |
1 |
2П |
|
TK0310-100k |
100 кОм |
5 |
2.5 |
5 |
1 |
2П |
|
TK0310-1M |
1 МОм |
5 |
2.5 |
5 |
1 |
2П |
|
TK0310-10M |
10 МОм |
10 |
5 |
10 |
1 |
2П |
|
TK0310-19M |
19 МОм |
15 |
7.5 |
15 |
2 |
2П |
|
TK0310-100M |
100 МОм |
25 |
12.5 |
25 |
5 |
2П |
|
Модель |
Номинал @ 23°C |
Мощность , Вт |
Коэффициент мощности (ppm/Вт) |
Максимальный рабочий ток |
Максимальное рабочее напряжение, В |
|---|---|---|---|---|---|
|
TK0310-1m |
1 мОм |
0.5 |
50 |
22.3 А |
0.02 |
|
TK0310-10m |
10 мОм |
0.5 |
50 |
7.07 А |
0.07 |
|
TK0310-100m |
100 мОм |
0.5 |
50 |
2.23 А |
0.22 |
|
TK0310-1 |
1 Ом |
0.1 |
10 |
0.31 А |
0.31 |
|
TK0310-1.9 |
1,9 Ом |
0.1 |
10 |
0.23 А |
0.44 |
|
TK0310-10 |
10 Ом |
0.1 |
10 |
0.10 А |
1.00 |
|
TK0310-25 |
25 Ом |
0.1 |
10 |
60 мА |
1.58 |
|
TK0310-100 |
100 Ом |
0.1 |
10 |
30 мА |
3.16 |
|
TK0310-1k |
1 кОм |
0.1 |
10 |
10 мА |
10.0 |
|
TK0310-10k |
10 кОм |
0.1 |
10 |
3 мА |
31.6 |
|
TK0310-19k |
19 кОм |
0.1 |
10 |
2 мА |
43.6 |
|
TK0310-100k |
100 кОм |
0.1 |
10 |
1 мА |
100 |
|
TK0310-1M |
1 МОм |
0.1 |
10 |
300 мкА |
316 |
|
TK0310-10M |
10 МОм |
0.1 |
10 |
100 мкА |
1000 |
|
TK0310-19M |
19 МОм |
0.05 |
10 |
50 мкА |
1000 |
|
TK0310-100M |
100 МОм |
0.01 |
10 |
10 мкА |
1000 |
