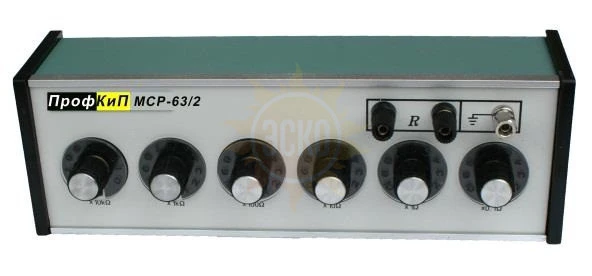

ПрофКиП МСР-63/2 магазин сопротивлений
распечатать
80016-20
до 10.12.2025
Описание ПрофКиП МСР-63/2 магазин сопротивлений
Назначение магазина сопротивлений ПрофКиП МСР-63/2
Магазины сопротивления МСР-63/2 предназначены для работы в цепях постоянного тока в качестве меры электрического сопротивления с переменным значением от начального сопротивления при температуре окружающего воздуха от 15 до 25°С и относительной влажности воздуха до 80% .Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декад. Приборы разработаны и выпущены компанией ПрофКиП взамен ранее выпускаемых моделей: МСР-60, МСР-60М,МСР-63.
Особенности и преимущества магазина сопротивлений МСР-63/2
| Количество декад: | 6 |
| Диапазон воспроизведения сопротивления, Ом | от 0,1 до 111111 |
| Класс точности | 0,05 |
| Страна производства | Россия |
| Включены в Госреестр средств измерений РФ | |
| Поверка включена в стоимость изделия |
Основные технические характеристики магазина сопротивления ПрофКиП МСР-63/2
| Параметры | Значения |
| Диапазон воспроизводимых значений сопротивления,Ом | от 0,1 до 111111 |
| Класс точности при использовании в качестве ММЭС | 0,05 |
| Значения номинальной/максимальной мощности на декаду, Вт | 0,05/0,1 |
| Значение начального сопротивления при установке всех декадных переключателей на нулевые показания (R0), Ом, не более | 0,03 |
| Количество декад | 6 |
| Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления | ±[0.05 + 3 х 10-6 (105 /R – 1)] %, где |
| R – номинальное значение включенного сопротивления, Ом |
Климатические условия применения магазина сопротивления ПрофКиП МСР-63/2
| температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
Общие данные магазина сопротивления ПрофКиП МСР-63/1
| Габаритные размеры (длина×ширина× высота), мм, не более | 310×120×110 |
| Масса, кг, не более | 1,4 |
Комплект поставки магазина сопротивления ПрофКиП МСР-63/2
| Наименование | Количество |
| Магазин сопротивления ПрофКиП МСР-63/2 | 1 шт. |
| Руководство по эксплуатации (паспорт) ПРШН.411642.100-2020 ПС | 1 шт. |
| Методика поверки РТ-МП-7587-551-2020 | 1 шт, по заказу в электронном виде |
Технические характеристики магазина сопротивления ПрофКиП МСР-63/2:
| Параметр | Значение |
|---|---|
| Диапазон воспроизводимых значений сопротивления | 0.01 Ом … 111111 Ом |
| Класс точности при использовании в качестве ММЭС | 0,05 |
| Значения номинальной/максимальной мощности на декаду, Вт | 0,05/0,1 |
| Значение начального сопротивления при установке всех декадных переключателей на нулевые показания (R0), Ом, не более | 0,03 |
| Количество декад | 6 |
| Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления | ±[0.05 + 3 х 10-6(105 /R – 1)] %, где R – номинальное значение включенного сопротивления, Ом |
| Габаритные размеры (длина×ширина× высота), мм, не более | 310×120×110 |
| Масса, кг, не более | 1,4 |
| Условия эксплуатации: | |
| Температура окружающей среды, ºС | от +15 до +25 |
| Относительная влажность, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84 до 106 |
Комплект поставки ПрофКиП МСР-63/2
| № | Наименование | Количество |
|---|---|---|
| 1 | Магазин сопротивления ПрофКиП МСР-63/2 | 1 |
| 2 | Руководство по эксплуатации (Паспорт) ПРШН.411642.100-2020 ПС | 1 |
