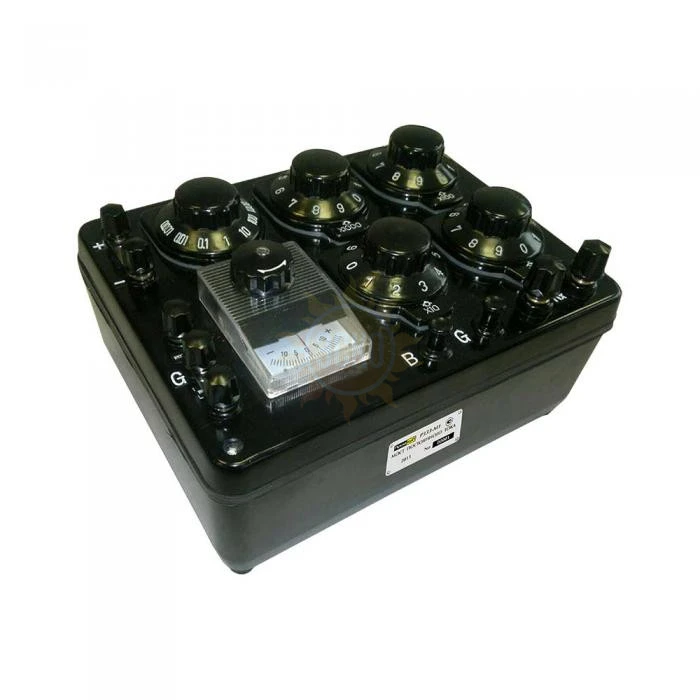

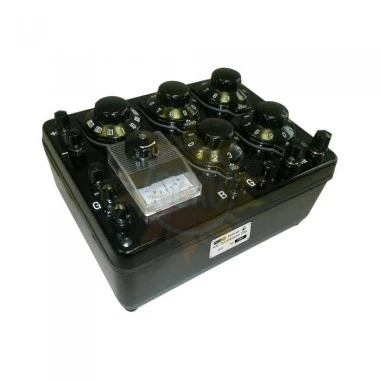

ПрофКиП Р333-М1 мост постоянного тока измерительный

распечатать описание в PDF

ПрофКиП Р333-М1 мост постоянного тока измерительный

71 250 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр
52063-12
до 24.11.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Р333-М1

Назначение моста постоянного тока измерительного ПрофКиП Р333-М1

Мост постоянного тока измерительный ПрофКиП Р333-М1 предназначен для измерения значений электрического сопротивления постоянному току и применения в качестве магазины электрического сопротивления в цепях постоянного тока. Также с помощью моста постоянного тока измерительного ПрофКиП Р333-М1 можно измерять расстояние до места повреждения линии по схеме петли Муррея или Варлея и измерять ассиметрию проводов.

Особенности и преимущества моста постоянного тока измерительного ПрофКиП Р333-М1

▪ 4 декады, декада плеч отношений

▪ Диапазон: 1 Ом … 9.999 МОм

▪ Класс точности: 0.5

▪ Встроенный гальванометр

▪ Карболитовый пылевлагозащищенный корпус

▪ Средняя наработка на отказ: 16000 ч

▪ Средний срок службы: не менее 10 лет

Основные технические характеристики моста постоянного тока измерительного ПрофКиП Р333-М1

Коэффициент отношения плеч	Диапазон измерения	Класс точности		Напряжение источника питания
		Внутренний гальванометр	Внешний гальванометр
х0.001	1 Ом … 9.99 Ом	0	2	4.5 В
х0.01	10 Ом … 99.99 Ом	0.2	0.2	4.5 В
х0.1	100 Ом … 999.9 Ом	0.2	0.2	4.5 В
х1	1 кОм … 9.999 кОм	0.2	0.2	4.5 В
х10	10 кОм … 99.99 кОм	1	0.5	6 В
х100	100 кОм … 499.9 кОм	2	0.5	15 В
	499.9 кОм … 999.9 кОм	5	0.5	15 В
х1000	1 МОм … 9.999 МОм	20	2	15 В
Параметры			Значения
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча			±2% декада х1 ±1% декада х10 ±0.1% декада х100 ±0.1% декада х 1000
Среднее значение начального сопротивления магазина			0.02 Ом
Вариация начального сопротивления магазина сопротивлений сравнительного плеча			не более 0.003%
Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур			не более основной
Минимальное значение сопротивления плеч отношений			1 Ом
Электрическое сопротивление изоляции			10⁷
Электрическая прочность изоляции (переменный ток)			0.5 кВ
Время установления показаний гальванометра			менее 4 с
Напряжение питания постоянного тока в зависимости от диапазона измерений			4.5 В … 15 В

Нормальные условия применения моста постоянного тока измерительного ПрофКиП Р333-М1

▪ Температура окружающего воздуха: 20°С ±1.5°С

▪ Относительная влажность воздуха: 40% … 60%

Рабочие условия применения моста постоянного тока измерительного ПрофКиП Р333-М1

▪ Температура окружающего воздуха: 10°С … 35°С

▪ Относительная влажность воздуха: 25% … 75%

Общие данные моста постоянного тока измерительного ПрофКиП Р333-М1

▪ Средняя наработка на отказ: 16000 ч

▪ Средний срок службы: не менее 10 лет

▪ Габаритные размеры: 225х175х120 мм

▪ Вес: 2.3 кг

Комплект поставки моста постоянного тока измерительного ПрофКиП Р333-М1

Наименование	Количество
Мост постоянного тока измерительный ПрофКиП Р333-М1	1 шт.
Руководство по эксплуатации	1 шт.

Технические характеристики моста постоянного тока измерительного Р333-М1:

Коэффициент отношения плеч	Диапазон измерения	Класс точности		Напряжение источника питания
Коэффициент отношения плеч	Диапазон измерения	Внутренний гальванометр	Внешний гальванометр	Напряжение источника питания
×0.001	1 Ом … 9.99 Ом	2	2	4.5 В
×0.01	10 Ом … 99.99 Ом	0.2	0.2	4.5 В
×0.1	100 Ом … 999.9 Ом	0.2	0.2	4.5 В
×1	1 кОм … 9.999 кОм	0.2	0.2	4.5 В
×10	10 кОм … 99.99 кОм	1	0.5	6 В
×100	100 кОм … 499.9 кОм	2	0.5	15 В
×100	499.9 кОм … 999.9 кОм	5	0.5	15 В
×1000	1 МОм … 9.999 МОм	20	2	15 В
Параметр			Значение
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча			±2% декада х1 ±1% декада х10 ±0.1% декада х100 ±0.1% декада х 1000
Среднее значение начального сопротивления магазина			0.02 Ом
Вариация начального сопротивления магазина сопротивлений сравнительного плеча			не более 0.003%
Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур			не более основной
Минимальное значение сопротивления плеч отношений			1 Ом
Электрическое сопротивление изоляции			10⁷
Электрическая прочность изоляции (переменный ток)			0.5 кВ
Время установления показаний гальванометра			менее 4 с
Напряжение питания постоянного тока в зависимости от диапазона измерений			4.5 В … 15 В
Общие характеристики
Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха			20°С ±1.5°С 40% … 60%
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха			10°С … 35°С 25% … 75%
Средняя наработка на отказ			16000 ч
Средний срок службы			не менее 10 лет
Габаритные размеры			225х175х120 мм
Вес			2.3 кг
