Описание SONEL МС-3-01/3 с первичной поверкой
Стоимость указана с первичной поверкой

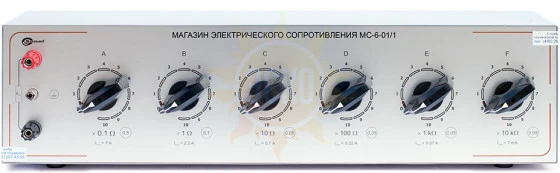

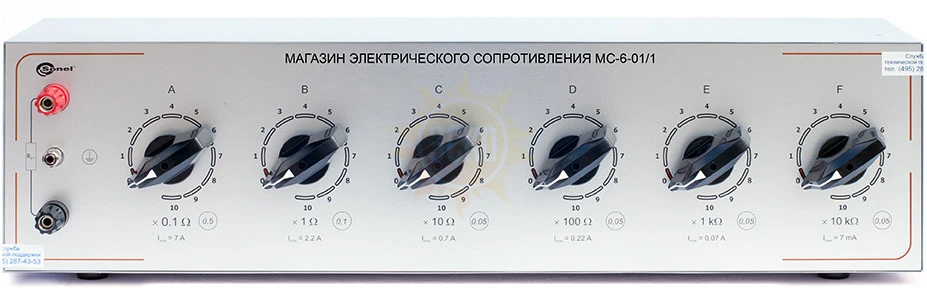

Магазины электрического сопротивления серии МС предназначены для воспроизведения электрического сопротивления в широком диапазоне значений. Серия МС имеет градацию по количеству задействованных декад (3, 6, 9) и соответственно типоразмеру корпуса. При этом каждая модель имеет три варианта исполнения, отличающихся между собой классом точности. Данные магазины предназначены для использования в цепях постоянного и переменного тока.
Магазины электрического сопротивления серии МС применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU, MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение прикосновения, сопротивление защитных проводников. Характеристики магазинов также позволяют их использование для поверки измерителей электрического сопротивления других типов.
Магазины электрического сопротивления MC-x-y/z, где
x - количество декад (3, 6 или 9)
y - минимально воспроизводимое сопротивление
- 01 - (0,1 Ом; 3, 6, 9 декад)
- 100 - (100 Ом; 3, 6 декад)
- 100к - (100 кОм; 3 декады)
z - класс точности
- 1 - повышенный (от 0,05)
- 2 - средний (от 0,2)
- 3 - пониженный (от 0,5)
| Номиналы сопротивления ступеней декад | Pma× | Ima× | Предел допускаемой абсолютной погрешности воспроизведения сопротивления | ||
|---|---|---|---|---|---|
| модель МС-3-01/1 | модель МС-3-01/2 | модель МС-3-01/3 | |||
| 10 × 0,1 Ом | 5 Вт | 7 А | ± 0,005 × Rвоспр | ± 0,01 × Rвоспр | ± 0,01 × Rвоспр |
| 10 × 1 Ом | 5 Вт | 2,2 А | ± 0,001 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
| 10 × 10 Ом | 5 Вт | 0,7 А | ± 0,0005 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
Основные технические характеристики 3х-секционных магазинов серии МС от 100 Ом
| Номиналы сопротивления ступеней декад | Pmax | Imax | Предел допускаемой абсолютной погрешности воспроизведения сопротивления | ||
|---|---|---|---|---|---|
| модель МС-3-100/1 | модель МС-3-100/2 | модель МС-3-100/3 | |||
| 10 × 100 Ом | 5 Вт | 0,22 А | ± 0,0005 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
| 10 × 1 кОм | 5 Вт | 0,07 А | ± 0,0005 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
| 10 × 10 кОм | 5 Вт | 7 мА | ± 0,0005 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
Основные технические характеристики 3х-секционных магазинов серии МС от 100 кОм
| Номиналы сопротивления ступеней декад | Pmax | Imax | Предел допускаемой абсолютной погрешности воспроизведения сопротивления | ||
|---|---|---|---|---|---|
| модель МС-3-100k/1 | модель МС-3-100k/2 | модель МС-3-100k/3 | |||
| 10 × 100 кОм | 3 Вт | 5 мА | ± 0,0005 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
| 10 × 1 МОм | 0,5 Вт | 0,7 мА | ± 0,0005 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
| 10 × 10 МОм | 0,5 Вт | 0,2 мА | ± 0,001 × Rвоспр | ± 0,002 × Rвоспр | ± 0,005 × Rвоспр |
Дополнительные технические характеристики магазина электрического сопротивления МС-3-01/3:
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | 215×130×150 |
| Масса, не более | 3 кг |
| Степень защиты корпуса | IP40 |
| Электрическая прочность изоляции | 2 кВ |
| Сопротивление изоляции | > 10 ГОм |
| Климатические условия применения | |
| Температура | от 10°C до 25°C |
| Влажность | от 25% до 80% |
| Атмосферное давление | от 630 мм. рт. ст. до 800 мм. рт. ст. |
| Условия хранения | |
| Температура | от -20°C до +60°C |
| Влажность | от 25% до 80% |
Комплектация SONEL МС-3-01/3 с первичной поверкой
Комплект поставки МС-3-01/3
| № | Наименование | Количество |
|---|---|---|
| 1 | Магазин электрического сопротивления - МС-3-01/3 | 1 |
