SONEL МС-3-100/1 Магазин электрического сопротивления

распечатать описание в PDF

Артикул: WMRUMC31001

SONEL МС-3-100/1 Магазин электрического сопротивления

128 700 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Описание SONEL МС-3-100/1 с первичной поверкой

Стоимость указана с первичной поверкой

Основные характеристики:

Магазины серии МС предназначены для воспроизведения электрического сопротивления в широком диапазоне значений. Серия МС имеет градацию по количеству задействованных декад (3,6,9) и соответственно типоразмеру корпуса. При этом каждая модель имеет три варианта исполнения, отличающихся между собой классом точности. Данные магазины предназначены для использования в цепях постоянного и переменного тока.

Магазины электрического сопротивления серии МС применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU, MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение прикосновения, сопротивление защитных проводников. Характеристики магазинов также позволяют их использование для поверки измерителей электрического сопротивления других типов

Обозначения моделей

Магазины электрического сопротивления MC-x-y/z, где:

x -
y -

z -

количество декад (3,6 или 9);
минимально воспроизводимое сопротивление:
01 - (0,1 Ом; 3, 6, 9 декад);
100 - (100 Ом; 3, 6 декад);
100к - (100 кОм; 3 декады).
класс точности:
1 - повышенный (от 0,05)
2 - средний (от 0,2)
3 - пониженный (от 0,5)

Характеристики SONEL МС-3-100/1 с первичной поверкой

Номиналы сопротивления ступеней декад	P_ma	I_ma	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	P_ma	I_ma	модель МС-3-01/1	модель МС-3-01/2	модель МС-3-01/3
10 0,1 Ом	5 Вт	7 А	± 0,005 R_воспр	± 0,01 R_воспр	± 0,01 R_воспр
10 1 Ом	5 Вт	2,2 А	± 0,001 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 Ом	5 Вт	1 А	± 0,00005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр

Основные технические характеристики 3х-секционных магазинов серии МС от 100 Ом

Номиналы сопротивления ступеней декад	P_max	I_max	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	P_max	I_max	модель МС-3-100/1	модель МС-3-100/2	модель МС-3-100/3
10 100 Ом	5 Вт	0,22 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 кОм	5 Вт	0,07 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 кОм	5 Вт	7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр

Основные технические характеристики 3х-секционных магазинов серии МС от 100 кОм

Номиналы сопротивления ступеней декад	P_max	I_max	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	P_max	I_max	модель МС-3-100k/1	модель МС-3-100k/2	модель МС-3-100k/3
10 100 кОм	3 Вт	5 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 МОм	0,5 Вт	0,7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 МОм	0,5 Вт	0,2 мА	± 0,001 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр

Основные технические характеристики 6ти-секционных магазинов серии МС от 0,1 Ом

Номиналы сопротивления ступеней декад	P_ma	I_ma	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	P_ma	I_ma	модель МС-6-01/1	модель МС-6-01/2	модель МС-6-01/3
10 0,1 Ом	5 Вт	7 А	± 0,005 R_воспр	± 0,01 R_воспр	± 0,01 R_воспр
10 1 Ом	5 Вт	2,2 А	± 0,001 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 Ом	5 Вт	0,7 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 100 Ом	5 Вт	0,22 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 кОм	5 Вт	0,07 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 кОм	5 Вт	7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр

Основные технические характеристики 6ти-секционных магазинов серии МС от 100 Ом

Номиналы сопротивления ступеней декад	P_max	I_max	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	P_max	I_max	модель МС-6-100/1	модель МС-6-100/2	модель МС-6-100/3
10 100 Ом	5 Вт	0,22 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 кОм	5 Вт	0,07 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 кОм	5 Вт	7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 100 кОм	3 Вт	5 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 МОм	0,5 Вт	0,7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 МОм	0,5 Вт	0,2 мА	± 0,001 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр

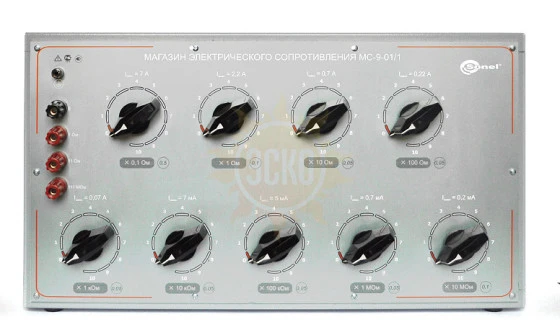

Основные технические характеристики 9ти-секционных магазинов серии МС от 0,1 Ом

Номиналы сопротивления ступеней декад	P_max	I_max	Предел допускаемой абсолютной погрешности воспроизведения сопротивления
Номиналы сопротивления ступеней декад	P_max	I_max	модель МС-9-01/1	модель МС-9-01/2	модель МС-9-01/3
10 0,1 Ом	5 Вт	7 А	± 0,005 R_воспр	± 0,01 R_воспр	± 0,01 R_воспр
10 1 Ом	5 Вт	2,2 А	± 0,001 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 Ом	5 Вт	0,7 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 100 Ом	5 Вт	0,22 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 кОм	5 Вт	0,07 А	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 кОм	5 Вт	7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 100 кОм	3 Вт	5 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 1 Мом	0,5 Вт	0,7 мА	± 0,0005 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр
10 10 МОм	0,5 Вт	0,2 мА	± 0,001 R_воспр	± 0,002 R_воспр	± 0,005 R_воспр

Дополнительные технические характеристики

Параметр	MC-3	MC-6	MC-9
Гараритные размеры, мм	215130150	550130150	550260150
Масса, не более, кг	3	6	9
Климатические условия применения: — температура — влажность — атмосферное давление, мм. рт. ст.	от 10 до 25 от 25 до 80 от 630 до 800
Условия хранения: — температура, °C — влажность, %	от —20 до +60 от 25 до 80
Степень защиты корпуса	IP40
Электрическая прочность изоляции	2 кВ
Сопротивление изоляции	> 10 ГОм
