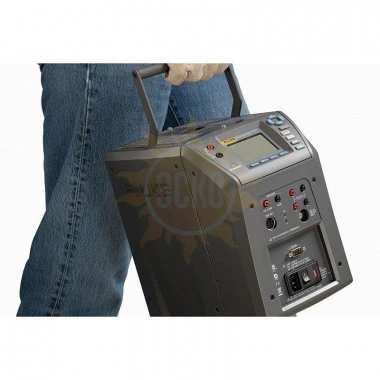

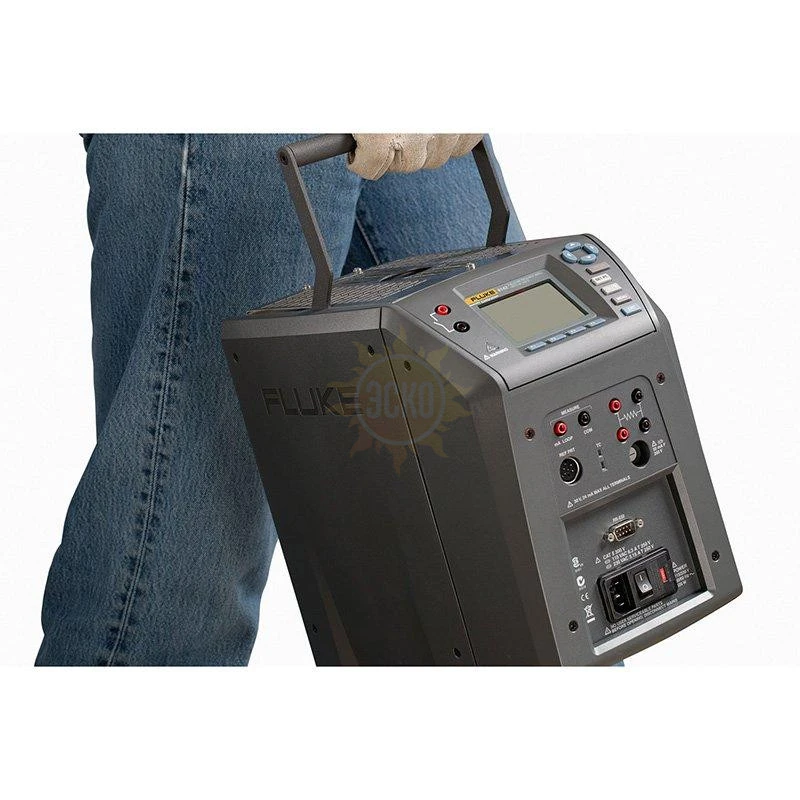

Сухоблочный калибратор и микрованна Fluke 9144-A-P-256

Назначение Fluke 9144-A-P-256

Fluke 9144-A-P-256 - калибратор температуры сухоблочный со встроенной схемой измерений сигнала внешнего эталонного термометра сопротивления, со вставкой 9144-INSA с отверстиями: 1/8", 3/16", 2 шт 1/4", 3/8". Диапазон задания температур от 50 до 660 °C, погрешность ± 0,35 °C при 50 °C ± 0,35 °C при 420 °C ± 0,5 °C при 660 °C, стабильность ± 0,03 °C при 50 °C, ± 0,04 °C при 420 °C, ± 0,05 °C при 660 °C. Глубина термостата 150 мм, внешний диаметр 24,4 мм. Размер (В x Ш x Г) 290 мм x 185 мм x 295 мм, масса 7,7 кг.

Полевые сухоблочные термостаты Field Metrology Well разработаны с учетом использования в промышленных условиях. Они весят менее 8,2 кг и весьма компактны, что позволяет их легко транспортировать к месту использования. Будучи оптимизированными по быстродействию, полевые сухоблочные термостаты Field Metrology Well охлаждаются до –25 °C за 15 минут и нагреваются до 660 °C также за 15 минут.

Условия полевых испытаний, как правило, нестабильны и характеризуются значительными вариациями температуры. Каждый полевой сухоблочный термостат Field Metrology Well имеет встроенную систему градиентной компенсации температуры, которая корректирует параметры управления для обеспечения стабильных показателей в нестабильных средах. По сути, все спецификации гарантированы в диапазоне температур окружающей среды от 13 до 33 °C

9144-A-P Полевой сухоблочный термостат, от 50 до 660 °C, с 9144-INSX, с Process Electronics, Вставка «A» 9144, стандартные отверстия разного диаметра

Компактные сухоблочные калибраторы для крупных полевых испытаний

Новая серия полевых сухоблочных термостатов 914X Field Metrology Well поднимает характеристики до уровня, требуемого в промышленной среде, за счет максимизации портативности, скорости работы и фукнциональности практически без ущерба для метрологических показателей.

Полевые сухоблочные термостаты содержат множество функций и чрезвычайно просты в использовании. Они компактны, обладают небольшим весом. Контрольные точки температуры достигаются быстро и при этом остаются точными, однородными и стабильными. Эти промышленные температурные калибраторы замкнутой системы оптимальны для калибровки цепей первичных датчиков, калибровки методом сличения или простых проверок термопар. С использованием опции «процесса» отпадает необходимость в транспортировке дополнительных инструментов к месту полевых испытаний. Этот дополнительный встроенный двухканальный измеритель отображает сопротивление, напряжение и ток 4 – 20 мА с источником питания замкнутой цепи 24 В. Также в нем имеются встроенные средства автоматизации и документирования. Совместно эти три модели – 9142, 9143 и 9144 (каждая с опцией «процесса») – покрывают широкий диапазон температур от –25 до 660 °C.

особенности Fluke 9144-A-P-256

Полевые сухоблочные термостаты Field Metrology Well разработаны с учетом использования в промышленных условиях. Они весят менее 8,2 кг и весьма компактны, что позволяет их легко транспортировать к месту использования. Будучи оптимизированными по быстродействию, полевые сухоблочные термостаты Field Metrology Well охлаждаются до –25 °C за 15 минут и нагреваются до 660 °C также за 15 минут.

Условия полевых испытаний, как правило, нестабильны и характеризуются значительными вариациями температуры. Каждый полевой сухоблочный термостат Field Metrology Well имеет встроенную систему градиентной компенсации температуры (заявка на патент), которая корректирует параметры управления для обеспечения стабильных показателей в нестабильных средах. По сути, все спецификации гарантированы в диапазоне температур окружающей среды от 13 до 33 °C.

• Легкие, портативные и быстрые;
• Охлаждение до –25 °C за 15 минут и нагрев до 660 °C за 15 минут;
• Встроенный двухканальный измеритель для ПТС, термометра сопротивления, термопар с током 4 – 20 мА;
• Подлинная эталонная термометрия с точностью до ±0,01 °C;
• Встроенные средства автоматизации и документирования;
• Показатели метрологического уровня в отношении стабильности, равномерности и загрузки.

Встроенные функции для калибровочных работ с большой нагрузкой и обычных приложений

Вне зависимости от того, необходимо ли вам откалибровать преобразователи на 4 – 20 мА или единственный термостатический переключатель, полевой сухоблочный термостат Field Metrology Well является идеально подходящим решением. Наличие трех моделей с общим диапазоном от –25 °C до 660 °C делает это семейство сухоблочных термостатов применимым к калибровке самых разнообразных типов датчиков. Опциональная версия для «процесса» (модели 914X-X-P) содержит востренный двухканальный измеритель температуры, который снимает показания с ПТС, термометра сопротивления, термопар и преобразователей на 4 – 20 мА и включает источник напряжения замкнутой цепи 24 В для питания преобразователей.

Каждая версия «процесса» совместима с эталонным платиновым термометром сопротивления МТШ-90. Встроенный измеритель обладает точностью в диапазоне от ± 0,01 °C до ± 0,07 °C в зависимости от измеряемой температуры. Эталонные ПТС для полевых сухоблочных термостатов Field Metrology Well имеют калибровочные константы, хранящиеся в микросхеме памяти, расположенной внутри корпуса датчика. Благодаря этому датчики могут использоваться взаимозаменяемо. Пользователь может переключить второй канал на использование двух-, трех- и четырехпроводных термометров сопротивления, термопар или преобразователей на 4 – 20 мА. Для калибровки методом сличения вам больше нет необходимости транспортировать к месту испытаний большое число инструментов. Полевые сухоблочные термостаты Field Metrology Well объединяют в себе все необходимые функции.

Традиционный подход к калибровке температурных преобразователей заключается в том, что калибровке подвергается только электронная составляющая, в то время как сам термочувствительный элемент в этом процессе не участвует. Однако, согласно исследованиям, в типичном случае около 75 % погрешности преобразователя приходится на термочувствительный элемент. Таким образом, важную роль начинает играть калибровка всей цепи, включающей термочувствительный элемент и электронные схемы.

Опция «процесса» полевых сухоблочных термостатов Field Metrology Well значительно упрощает калибровку цепей преобразователей. Термочувствительный элемент преобразователя помещается в скважину вместе с эталонным ПТС, а электронная схема преобразователя подключается к передней панели инструмента. С помощью источника питания цепи 24 В вы можете запитать преобразователь и измерить ток его электрических схем, проводя в это время установку и измерение температуры в полевом сухоблочном термостате Field Metrology Well. Такой подход позволяет описывать характеристики прибора до и после калибровки с помощью одного калибровочного инструмента.

Все полевые сухоблочные термостаты Field Metrology Well допускают два режима автоматизированных испытаний тепловых реле – с автоматической и ручной настройкой. При автоматической настройке требуется ввести только номинальную температуру срабатывания реле. С этим единственным параметром устройство проведет процедуру калибровки, состоящую из трех циклов, и отобразит окончательные данные о температуре мертвой зоны на дисплее. Если вам необходимо настроить скорость отслеживания нагрузки или провести дополнительные циклы, вы можете воспользоваться режимом ручной настройки. В этом режиме вы можете запрограммировать и запустить на выполнение процедуры в таком виде, какой вам более всего подходит. При обоих методах испытаний процедуры быстрые и простые, что превращает тестирование тепловых реле в настоящее удовольствие!

Метрологические характеристики для высокоточных измерений

В отличие от традиционных сухоблочных калибраторов полевые сухоблочные термостаты Field Metrology Well обладают максимальной скоростью работы и портативностью без снижения метрологической точности, составляющей 6 числовых разрядов согласно стандартам EA, регламентирующим точность, стабильность, (вертикальную) равномерность, радиальную равномерность (от скважины к скважине), нагрузку и гистерезис. Все эти критерии оказывают важное влияние на обеспечение точности измерений во всех приложениях, связанных с калибровкой. Дисплеи полевых сухоблочных термостатов Field Metrology Well откалиброваны с помощью высококачественных аккредитованных прослеживаемых ПТС. Каждое устройство (в обычном варианте и в варианте «процесса») поставляется с сертификатом калибровки IEC-17025, аккредитованном по программе NVLAP, за которым стоит работа по расчету погрешностей с учетом температурных градиентов, эффектов нагрузки и гистерезиса. Точность показаний моделей 9142 и 9143 составляет ± 0,2 °C во всем диапазоне, а точность дисплея модели 9144 варьируется от ± 0,35 °C при 420 °C до ± 0,5 °C при 660 °C. При каждой калибровке соблюдается отношение неопределенности испытаний 4:1.

Новая технология управления гарантирует превосходную работу в экстремальных условиях окружающей среды. Калибратор 9142 обладает стабильностью до ± 0,01 °C в пределах всей шкалы. Модель среднего диапазона 9143 обладает стабильностью от ± 0,02 °C при 33 °C и от ± 0,03 °C при 350 °C. Модель 9144 даже при 660 °C обладает стабильностью до ± 0,05 °C. Но и это ещё не все! Характеристики термического блока обеспечивают радиальную равномерность (от скважины к скважине) до ± 0,01 °C. Благодаря реализованному в этих инструментах двухзонному контролю достигается осевая равномерность до ± 0,05 °C при 40 мм.

Автоматизация и документирование превращают каждое устройство в законченное решение

Теперь у вас есть точность поверочного оборудования с характеристиками, пригодными для использования в промышленных условиях, аккредитованными метрологическими показателями, встроенной двухканальной термометрией и поддержкой автоматизации. О чем еще можно просить? Как насчет всего этого в сочетании с функциями автоматизации и документирования результатов?

Полевые сухоблочные термостаты Field Metrology Well с версиями «процесса» оснащены встроенной энергонезависимой памятью для документирования результатов до 20 испытаний. Каждому испытанию можно присвоить уникальный алфавитно-цифровой идентификатор. Наряду с ним будут записаны температура блока, опорная температура, значения, снятые с испытываемого объекта, величина ошибки, дата и время. Данные каждого теста можно легко просмотреть на передней панели или экспортировать с помощью ПО Interface-it модели 9930, входящего в комплект поставки. ПО Interface-it позволяет перенести исходные данные эксперимента в отчет о калибровке или в файл ASCII.
