Сбор данных Fluke Calibration 2686A

Назначение Fluke 2686A

2686A Основа системы регистрации данных

Автономный или сетевой точный мультиканал DAQ

Системы сбора данных Fluke серии 2680 обеспечивают лабораторную точность измерений и достаточную гибкость при использовании в постоянно меняющихся промышленных условиях. Используя систему сбора данных 2680A с поддержкой высокоскоростного сетевого соединения 10/100BastT Ethernet или систему регистрации данных 2686A, вы можете значительно расширить возможности вашей системы с 20 до более чем 2000 каналов, просто добавляя модули и основы.

На каждой раме в обоих моделях есть по 6 слотов, через которые можно подключать требуемые модули. Пять слотов на каждой раме предназначены для любой комбинации аналоговых 20-канальных модулей ввода серии 2680. Шестой слот зарезервирован для цифровых модулей ввода-вывода серии 2680, которые помогут добавить возможности управления для вашей системы. Если вам не нужен шестой слот для функций управления, вы можете использовать его для подключения аналогового модуля ввода и задействовать таким образом 120 каналов на одной раме.

Вы также можете подключить несколько 120-канальных систем для расширения возможностей работы с вашими данными. Используя возможности подключения TCP/IP, вы можете подключиться к существующим сетям и адресно передавать информацию. В зависимости от ваших потребностей (повысить скорость, пропускную способность, точность, добавить реле и цифровые блоки ввода-вывода) системы серии 2680 можно многократно расширить до нескольких тысяч каналов.

Особенности Fluke 2686A

• От 20 до 120 универсальных аналоговых каналов на одной раме, возможность добавления еще 2000 каналов в систему;
• Отдельная операция по регистрации данных в 2686A;
• Сетевые системы с возможностью многократного расширения при использовании 2680A с 10BaseT/100BaseT;
• Два типа универсальных модулей ввода: точные модули с изоляцией или модули для быстрого сканирования с разрешением от 16 до 18 бит;
• Пропускная способность более 3000 каналов/сек. для одной рамы при использовании модулей 2680A-FAI;
• Высокая точность измерения термопарой (J, K, R, S, T, N, I, U, C, B);
• 20 цифровых модулей ввода-вывода, 8 модулей выхода типа C с реле на 1 Ампер для непосредственного управления оборудованием;
• Изоляция до 300 В, защита от переходного перенапряжения до 1600 В (2680A-PAI);
• Универсальный вход для любых параметров или любой канал в произвольной комбинации (В пост. тока, В перем. тока, Ом, частота, резистивный датчик температуры, термопара, термистор или ток);
• Флэш-карта памяти ATA для автономной работы – от 16 МБ до 1 ГБ (только для 2686A);
• Несколько источников питания: от 100 до 240 В и от 9 до 45 В пост. тока;
• Включает ПО Fluke DAQ, которое контролирует все функции приборов серии 2680, обеспечивает информацию в режиме реального времени или вывод архивных данных и взаимодействует с продуктами 2645A NetDAQ.

Приборы Fluke серии 2680 предлагают возможность сетевого сбора данных, автономной регистрации данных или комбинацию обеих функций. Выберите одну из двух базовых моделей рамы:

Рама системы сбора данных 2680A
Система сбора данных Fluke 2680A предназначена для многоканальных приложений, требующих надежного соединения Ethernet. В нее входит внешняя система сбора данных, которая по каналам связи передает данные выбранным адресатам. Коммуникационные интерфейсы 10BaseT и 100BaseT обеспечивают ее совместимость как с более ранними, так и с поздними сетевыми установками.

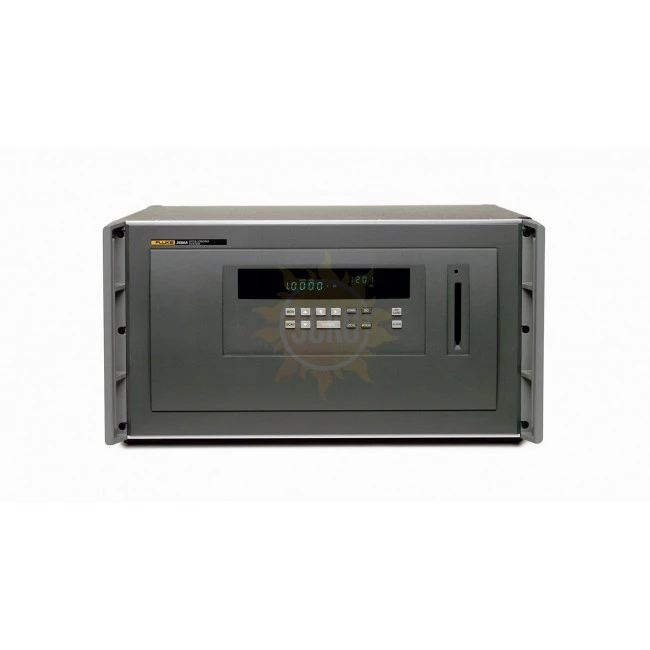

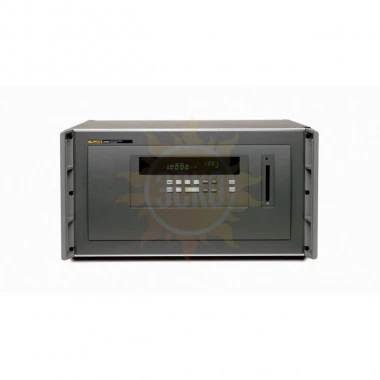

Рама системы регистрации данных 2686A
Система регистрации данных Fluke 2686A заносит данные в карту памяти для последующего использования и хранения – идеальное решение для удаленных площадок и мобильных (не компьютерных) приложений для регистрации данных. Система поставляется с картой памяти ATA емкостью 16 МБ, она также поддерживает флэш-карты памяти ATA емкостью до 1 ГБ для хранения всей необходимой информации. Модели 2686A легко настраиваются на автономный режим регистрации данных путем выбора готовой конфигурации из карты памяти. Их также можно использовать совместно с моделями 2680A для обеспечения дополнительной безопасности карты памяти.

Настройте вашу систему в соответствии с вашими потребностями
При использовании приборов Fluke 2680A и 2686A вы можете легко расширить возможности вашей системы с 20 до более чем 2000 каналов путем добавления модулей и рам. На каждой раме в обоих моделях есть по 6 слотов, через которые можно подключать требуемые модули. Пять слотов на каждой раме предназначены для любой комбинации аналоговых 20-канальных модулей ввода. Шестой слот зарезервирован для цифровых модулей ввода-вывода, которые помогут добавить возможности управления для вашей системы. Если вам не нужен шестой слот для функций управления, вы можете использовать его для подключения аналогового модуля ввода и задействовать, таким образом, 120 каналов на одной раме.

Вы также можете подключить несколько 120-канальных систем для расширения возможностей работы с вашими данными. Используя возможности подключения TCP/IP, вы можете подключиться к существующим сетям и адресно передавать информацию.

В зависимости от ваших потребностей (повысить скорость, пропускную способность, точность, добавить реле и цифровые блоки ввода-вывода) системы серии 2680 можно многократно расширить до нескольких тысяч каналов. Приобретайте только те модули, которые вам действительно необходимы, соберите нужную комбинацию и меняйте вашу систему при изменении требований.

2680A-FAI: скорость реагирования на изменения динамического процесса
Fluke 2680A-FAI (быстрый аналоговый вход) – это идеальный выбор, если вам срочно нужен большой объем информации, а измерения требуется проводить с прежней высокой точностью. Модуль 2680A-FAI обеспечивает пропускную способность рамы на уровне не более чем 3000 каналов/сек. Специально разработанные полевые транзисторы (FET) рассчитаны на входное напряжение +50 В, а изоляция между каналами позволяет использовать напряжение на 15 В выше промышленной нормы, что в целом улучшает параметры проведения измерений.

Модель 2680A-PAI обеспечивает высокую точность и хороший уровень изоляции для самых сложных задач
Высокоточный 20-канальный модуль Fluke 2680A-PAI (прецизионный аналоговый вход) с хорошей изоляцией подходит для решения самых сложных задач, когда точность является необходимой, а качество изоляции является критическим фактором. Некоторые наиболее востребованные области приложения для этого модуля включают измерение температуры в полупроводнике и производство фармацевтических препаратов, а также контроль за состоянием ядерной техники. Модуль 2680A-PAI имеет изоляцию, рассчитанную на 300 В на двух каналах и на 150 В на 18 каналах, разрешение 18 бит и высокоточную термопару, возможности такой системы можно при необходимости расширить.

Модули 2680A-FAI и 2680A-PAI поддерживают большое количество входных сигналов, в том числе В пост. тока, В перем. тока, резистивные датчики температуры, Ом, термопары, термисторы, постоянный ток, переменный ток и частоту. Другие сенсоры и датчики, например датчики нагрузки, датчики давления и датчики смещения, можно легко установить в вашу измерительную систему.

2680A-DIO: цифровые входы/выходы и выходы реле улучшают параметры управления
Для систем сбора данных с функцией управления модуль цифрового ввода-вывода и выход реле Fluke 2680A-DIO предлагает 20 цифровых входов/выходов и 8 реле типа С на 1 А с плотными контактами. С таким оснащением каждая рама может реагировать на большое количество предупредительных и управляющих сигналов. Модуль 2680A-DIO содержит также восходящий/нисходящий счетчик с возможностью предварительной настройки запуска, что освобождает от необходимости постоянно обнулять счетчик.

2680A-180: универсальный модуль ввода не требует наличия внешних формирователей сигналов
Запатентованный универсальный модуль ввода Fluke Universal Input Module – это специальный разъем в продуктах для сбора данных Fluke, который обеспечивает непревзойденную точность термопары и совместимость с рядом различных входных сигналов. Формирователь сигналов, встроенный в продукты сбора данных Fluke, позволяет легко измерить любой электрический или физический параметр, не меняя при этом оборудование и не добавляя внешние формирователи сигналов. Вы можете подключить любую комбинацию входных сигналов, например: напряжение постоянного и переменного тока, термопары, сила тока, резистивный датчик температуры, сопротивление (2- и 4-проводное) или частоту – непосредственно к универсальному модулю ввода.

ПО Fluke DAQ позволяет легко обработать практически все типы данных, с которыми вам приходится работать
Каждый продукт Fluke 2680A и 2686A поставляется совместно с мощным, очень удобным и простым в использовании ПО Fluke DAQ Configuration Software. Fluke DAQ позволяет настроить приборы серии 2680 для следующих параметров:

• Тип входного сигнала
• Предупредительные сигналы
• Математические функции
• Функция сумматора
• Цифровые каналы ввода-вывода
• Скорость сканирования
• Интервал
• Тип триггера

Вы можете использовать ПО Fluke DAQ для настройки файлов данных, сбора и группирования данных в режиме реального времени или при работе с архивными данными, управлять файлами с карты памяти ПК. Вы можете также использовать Fluke DAQ для сбора данных из вашей системы и передачи их нужному адресату. Вы можете открыть доступ к данным для других пользователей в вашей сети или во всем мире с помощью веб-приложений.

Дополнительное ПО увеличивает возможности вашей системы

Fluke 2680A-904: ПО Trend Link
ПО Trend Link для продуктов серии 2680 – это многофункциональный и эффективный пакет программ для работы с трендами. ПО Trend Link позволяет пользователям получать доступ, просматривать и анализировать большие количества архивных и актуальных данных в форме трендов или в режиме регистратора данных. Используя ПО Trend Link, вы можете увеличивать интересующие вас точки или уменьшать все изображения для большей наглядности. Программа может производить простейшие статистические расчеты, например, среднего и стандартного отклонения или отдельных трендов. ПО Trend Link может определять, сохранять и отображать несколько схем для просмотра зафиксированных данных в разных режимах. ПО Trend Link также позволяет экспортировать выбранные части данных для анализа и обработки в других программах.

Компания Fluke и партнер по разработке промышленного ПО компания Indusoft создали дополнительные инструменты для повышения производительности вашей системы серии 2680. Эти дополнительные программные инструменты позволяют создать ЧМИ и разработать специальные приложения для работы с другим оборудованием и пакетами программ.

Fluke 2680A-DEVSW: ПО для разработки ЧМИ
Дополнительное ПО для разработки 2680A-DEVSW Indusoft Web Studio является объектно-ориентированной программой, которая работает вместе с ПО Fluke DAQ. Уникальное ПО для разработки позволяет опытным и неопытным программистам разрабатывать современные ЧМИ с графическими окнами.

Fluke 2680A-OPC: работайте с другими приложениями с поддержкой OLE for Process Control
ПО для серверов OPC обеспечивает конфигурационный интерфейс для продуктов серии 2680, а также общую коммуникационную базу для других программных продуктов с поддержкой OPC. Создавайте специальные приложения с помощью ПО 2680A-OPC и практически любого популярного пакета промышленных программ, например Wonderware™, LabVIEW™ Test Point или Indusoft Web Studio, а также ПО от Canary Labs, Daisy Labs и других производителей. Бесплатная поддержка OPC позволяет пользователю использовать необходимое ему или созданное им ПО.

Библиотека Fluke 2680A-DLL: для разработки или модификации приложений
Библиотека 2680A DLL содержит полный набор инструментов DLL для разработчиков оригинальных программных приложений для продуктов серии 2680 на языках Visual C++, Visual Basic и других.
