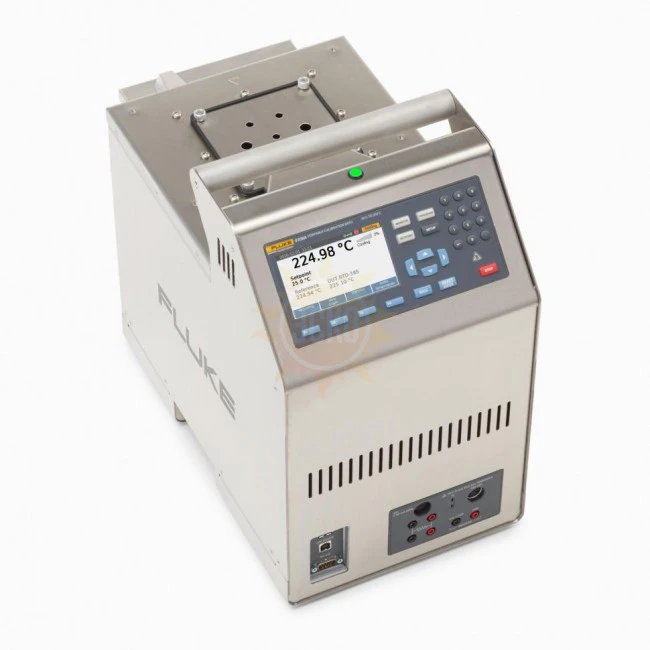

Портативная калибровочная ванна Fluke Calibration 6109A-P-256

Назначение  Fluke 6109A-P-256

Портативные калибровочные ванны 6109A и 7109A компании Fluke Calibration — это жидкостные ванны, позволяющие специалистам технологических производств увеличить в четыре раза количество санитарных датчиков, калибруемых в одной ванной, а также сократить цикл и повысить в два раза точность калибровки по сравнению с другими портативными ваннами такого класса. В новые ванны, которые существенно больше микрованн, можно легко разместить до четырех санитарных датчиков с фланцами под соединения «tri-clamp» для температурной калибровки с точностью ± 0,1 °C. При калибровке санитарных термометров сопротивления с короткими фланцами или без фланцев производительность даже выше.

Две модели ванн перекрывают широкий диапазон температур: рабочий диапазон ванны 6109A — от 35 до 250 °C, 7109A — от -25 до +140 °C. Каждая модель предлагается в исполнении «-P», включающем в себя электронный блок для подключения внешнего эталонного щупа.

Профессионалы, работающие в отраслях с чистыми техпроцессами, в том числе руководители производств, инженеры-технологи и специалисты по калибровке, предпочитают пользоваться этими ваннами по ряду причин.

Руководителям производств, которым нужно соблюдать стандарты чистых помещений, соответствующие требованиям ИСО и Управления по контролю за качеством пищевых продуктов и лекарственных препаратов США, нравится корпус этих ванн, изготовленный из нержавеющей стали и устойчивый к агрессивным моющим средствам. Они рассчитывают, что ванны 6109A и 7109A будут поддерживать точность датчиков температуры оборудования, снижая тем самым вероятность больших убытков из-за порчи партий продуктов.

Инженеры-технологи акцентируют внимание на точности ванн, помогающей контролировать выход датчиков за пределы допусков. Более того, они отдают предпочтение ваннам, специально разработанным для калибровки в чистых помещениях. Отныне им больше не нужно довольствоваться оборудованием, разработанным для других областей применения.

Специалистам по калибровке, которым приходится выполнять калибровку на платформах, технических этажах и в других труднодоступных местах производственных площадок, нравится портативность и соответствие этих ванн требованиям к чистым помещениям (т. е. простота и удобство санитарной обработки, устойчивость к бактериальному загрязнению).

Международная поддержка и обслуживание компанией Fluke Calibration означает, что в течение всего срока службы ванн 6109A и 7109A результатам их измерений можно будет всецело доверять.

особенности Fluke 6109A-P-256

• Одновременная калибровка до четырех санитарных датчиков с фланцами под соединения «tri-clamp»;
• Широкие диапазоны температур, перекрывающие рабочие диапазоны большинства техпроцессов:
  • 6109A: от 35 до 250 °C;
  • 7109A: от –25 до +140 °C.
• Прецизионная точность калибровки (± 0,1 °C), обеспечивающая высокое отношение неопределенностей измерений (TUR) 4:1 для процессов, в которых температура является критически важным фактором;
• Простота транспортировки ванны по лестницам и мостикам;
• Корпус из нержавеющей стали, устойчивый к коррозии и агрессивным химическим веществам, применяемых для стерилизации;
• Простота эксплуатации и техобслуживания;
• Международная поддержка и обслуживание компанией Fluke.


Одновременная высокоточная калибровка нескольких санитарных датчиков

Ванны 6109A и 7109A обеспечивают калибровку большинства моделей датчиков температуры, применяемых в чистых технологических процессах, в том числе в фармацевтических биореакторах (от -10 до +100 °C), химических реакторах (200 °C), при безразборной стерилизации паром (от 122 до 140 °C), автоклавной стерилизации (от 120 до 135 °C), в морозильниках для хранения продуктов (-25 °C), а также в технологиях производства пищевых продуктов (от 0 до 220 °C).

Благодаря большому объему бака (диаметр 112 мм, глубина 154 мм) в него можно одновременно поместить до четырех санитарных датчиков. Даже если калибровать в ванне партию датчиков температуры нестандартной формы с разной длиной и диаметрами, в ней остается место для эталонного термометра. Быстрый нагрев и охлаждение позволяют выполнять задания, не теряя много времени в ожидании, пока ванна нагреется до заданной температуры и стабилизируется. Таким образом повышается производительность калибровки санитарных датчиков и уменьшается время простоя дорогостоящего производства.

Точность этой уникальной системы составляет ± 0,1 °C. Это значение учитывает все источники погрешностей, включая неопределенность калибровки, стабильность, однородность и повторяемость. В стандартную поставку входит сертификат калибровки в лаборатории, аккредитованной NVLAP (Национальная программа добровольной аккредитации лабораторий). Высокие метрологические стандарты Fluke Calibration и годичная точность, указываемая с большим запасом, означают, что измерениям, выполненным при помощи портативных калибровочных ванн 6109A и 7109A, можно полностью доверять.

Возможность использования портативных ванн практически на любом производстве, в том числе в чистых помещениях

Ванна 6109A весит 16 кг (35 фунтов), 7109A — 20 кг (44 фунта). Во всех моделях предусмотрена жестко закрепленная, непроворачивающаяся ручка-скоба, при помощи которой большинство специалистов могут переносить ванну одной рукой. Переноска одним человеком удобна в случаях, когда для выполнения заданий требуется подниматься или спускаться по лестницам, переходить по мостикам или пробираться в труднодоступные места. При помощи двух утопленных ручек, находящихся в нижней части ванны, ее можно легко переносить с полки на тележку или стенд. Герметически закрываемая крышка предотвращает разлив рабочей жидкости при транспортировке ванны.

Корпус из нержавеющей стали устойчив к воздействию агрессивных химических веществ, применяемых для стерилизации оборудования для чистых помещений. Синтетические материалы, используемые для надписей, кнопок и ножек, устойчивы к бактериальному загрязнению. Кнопки выполнены с уплотнением, защищающим от попадания влаги и повреждения во время мойки или эксплуатации в неконтролируемой среде.

Простота эксплуатации и техобслуживания

Все ванны оснащаются большим цветным дисплеем, на который выводится дата, время, температура рабочей жидкости, заданная температура, состояние нагрева и контрольный индикатор, указывающий, когда температура жидкости равна заданной. Цвет индикатора готовности меняется с желтого на зеленый, позволяя увидеть практически из любой точки помещения, что температура жидкости в баке достигла заданной и ванна готова к измерениям.

Индикатор предупреждения о высокой температуре загорается, когда температура жидкости превышает 60 °C. Таким образом он предупреждает оператора о том, что рабочая жидкость и зона вокруг бака горячие и к ним нельзя прикасаться.

Регулируемое крепление датчиков надежно удерживает в баке до четырех датчиков с фланцами под соединения «tri-clamp» во время калибровки. Дополнительно поставляемый комплект из стойки с зажимом для одного датчика удерживает эталонный щуп.

Проливы жидкости загрязняют производственную среду и являются потенциальной угрозой безопасности. Ванна 6109A и 7109A оснащена переливной трубкой, по которой избыточная рабочая жидкость отводится в дополнительно поставляемый расширительный бак. Пользуясь дренажной трубкой, можно легко слить рабочую жидкость из бака для замены или транспортировки.
