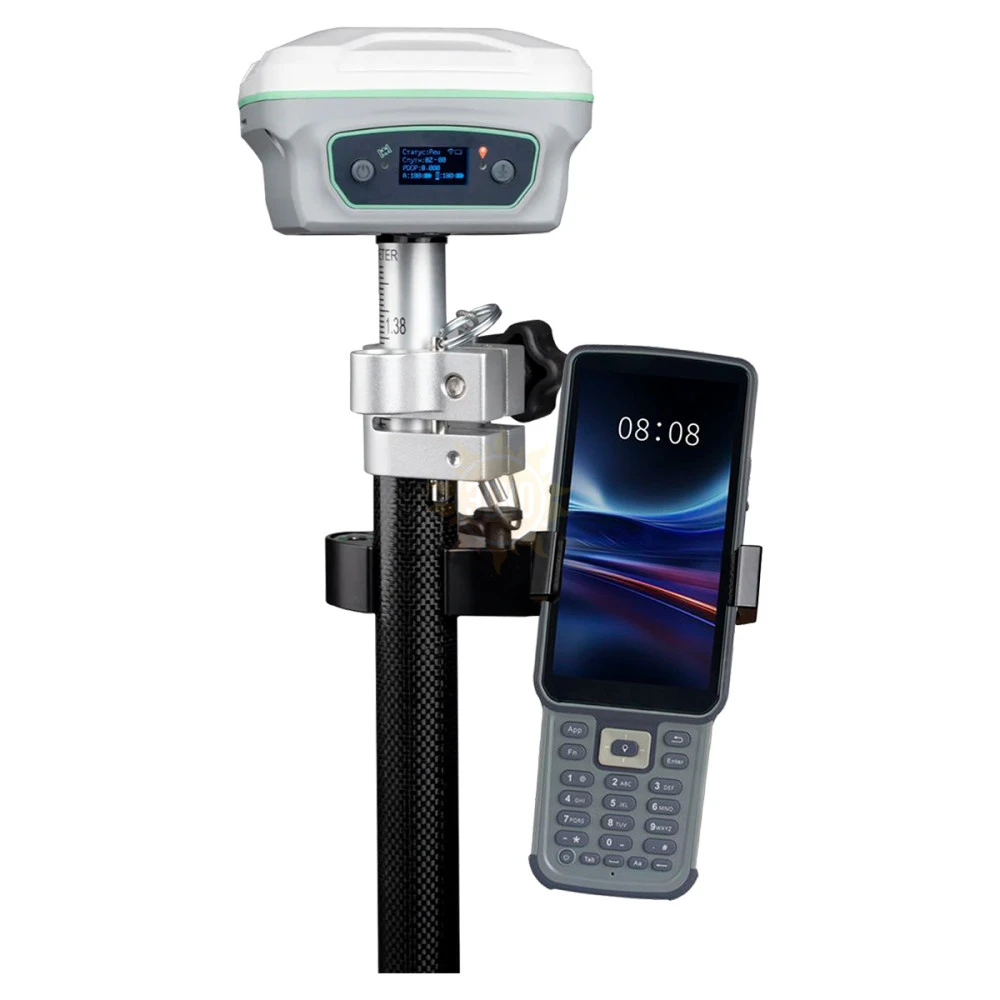

Комплект GNSS-приёмник RGK SR1 с контроллером RGK SC100

Назначение RGK SR1 + SC100

Высокоточный геодезический GPS-приемник RGK SR1 позволяет выполнять большой спектр геодезических задач, при этом значительно экономя время за счет встроенной системы компенсации угла наклона, быстрой инициализации и высокой скорости записи измерений.

Преимущества RGK SR1 + SC100

• 1198 каналов, прием всех спутников;
• 2 модема - GPRS и УКВ;
• Частота обновления данных до 20 Гц;
• Мощные аккумуляторы;
• Настройка и контроль по Wi-Fi;

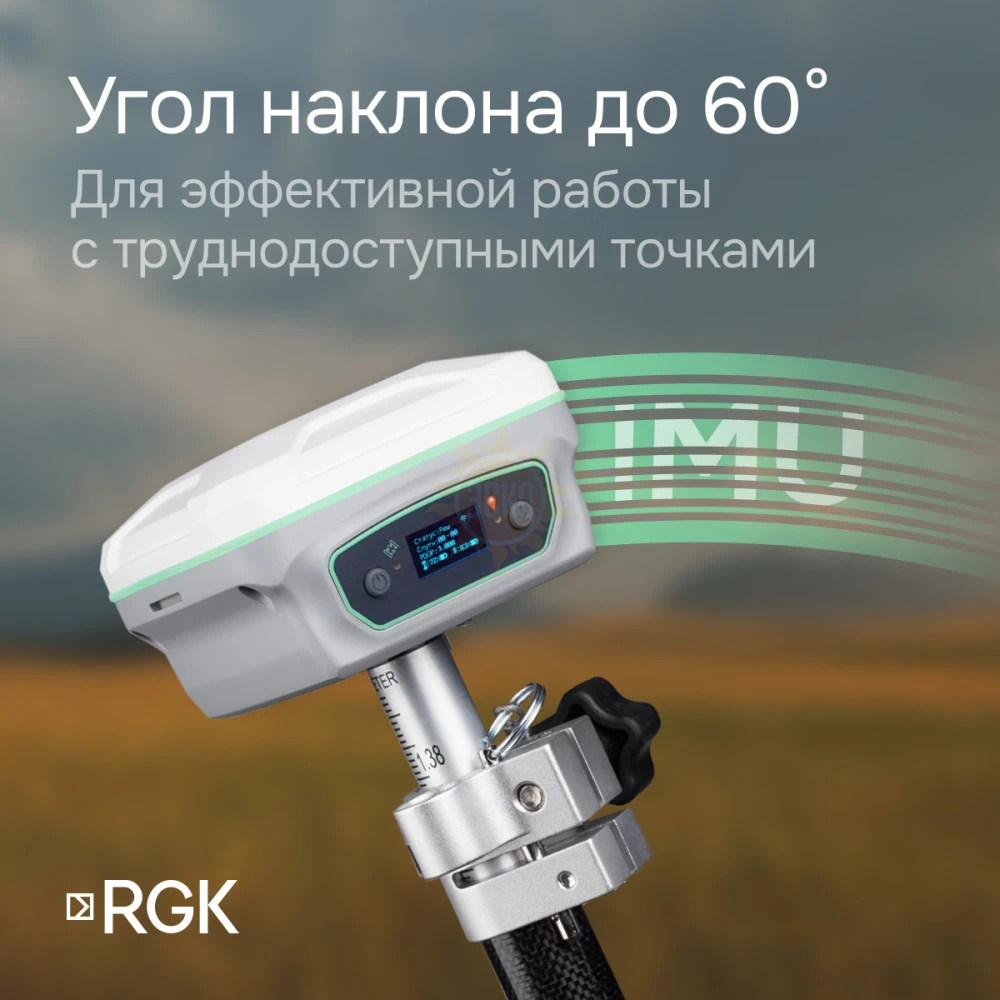

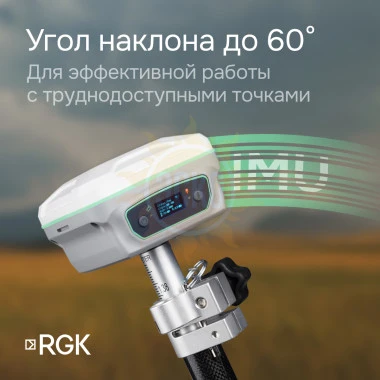

• Инерциальный модуль IMU;

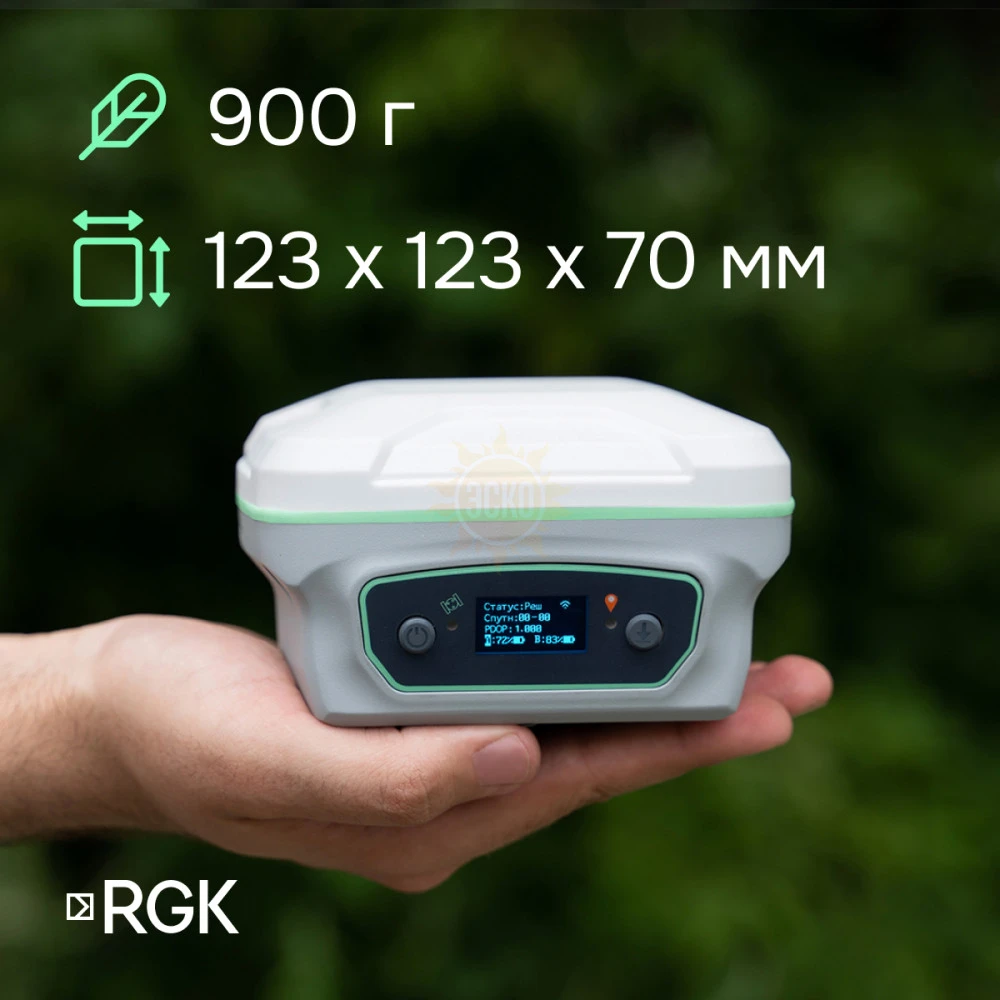

• Легкий вес и компактные размеры;
• Высокая надежность;
• Профессиональное ПО.

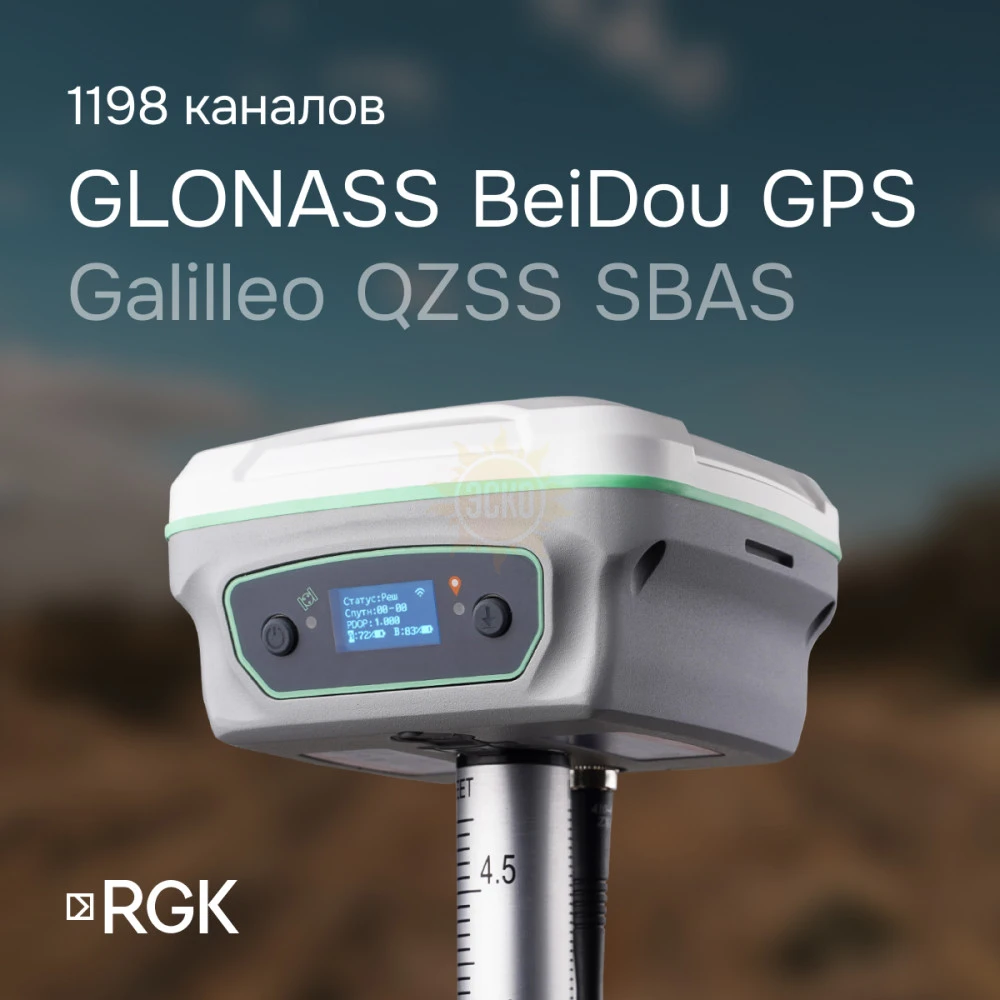

Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L1OC, L2OC, L3OC; GPS в частотных диапазонах L1 C/A, L1C, L1P, L2P, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6, E5 AltBoc, E6c; BeiDou в частотных диапазонах B1I, B2I, B3I, B1C, B2a, B2b; SBAS в частотных диапазонах WAAS, EGNOS, SDCM, BDSBAS, GAGAN; QZSS в частотных диапазонах L1 C/A, L2C, L5, L1C, L1S, L5S, L6; NavIC в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1198 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.

Конструктивно аппаратура состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна представляет собой моноблок из металлического корпуса с пластиковым верхом, в котором объединены спутниковая антенна, спутниковый геодезический приемник, модули беспроводной канала передачи данных Bluetooth®, Wi-Fi, модуль NFC, модуль обработки и хранения информации, модуль управления, индикации и вывода информации.

Смарт-антенна осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры или в память полевого контроллера. Управление аппаратурой осуществляется с помощью панели управления, полевого контроллера или через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB/RS232, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Электропитание аппаратуры осуществляется от съемных аккумуляторных батарей или от внешнего источника питания постоянного тока.

На лицевой панели корпуса аппаратуры расположены:

• Кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры
• OLED-дисплей, отображающий состояние отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумуляторных батарей, тип и статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi
• Светодиодные индикаторы статуса приема спутниковых сигналов и приема/передачи поправок

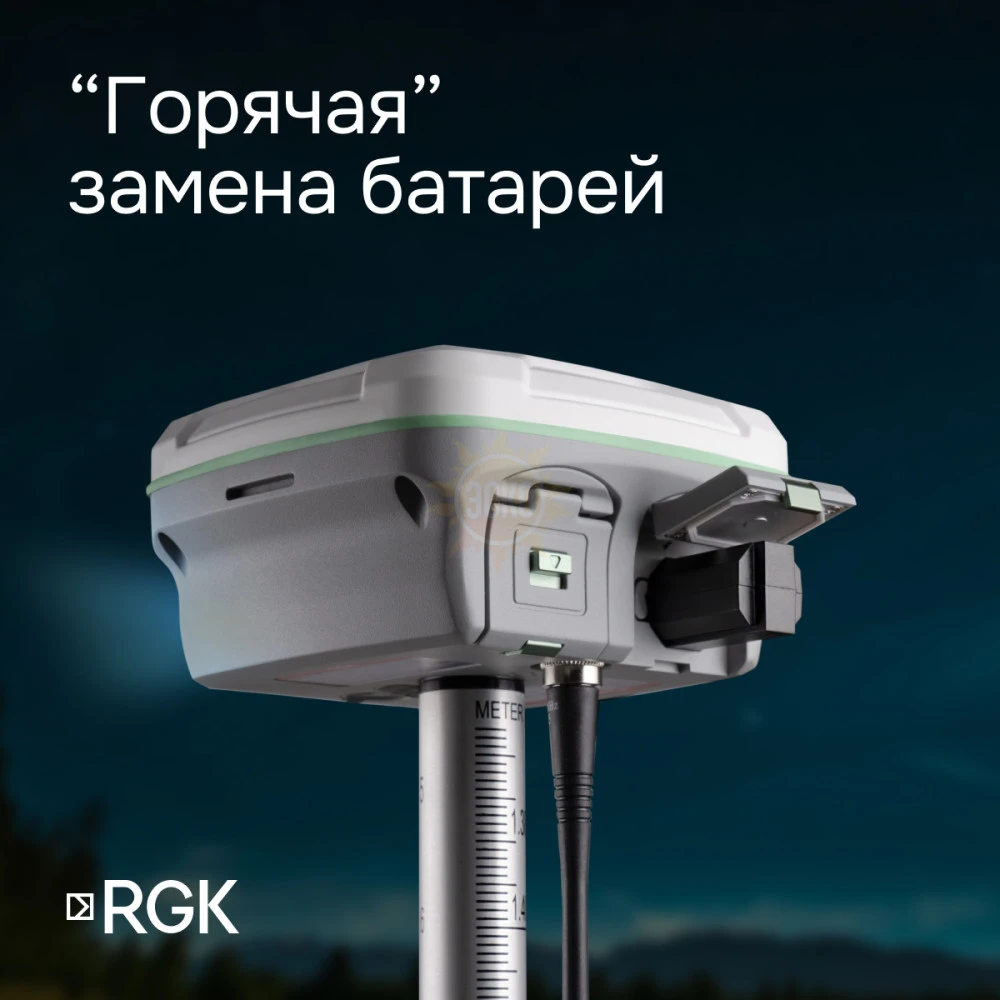

• С тыльной стороны корпуса аппаратуры под крышками расположены два батарейных отсека для съемных аккумуляторных батарей

В нижней части корпуса аппаратуры расположены:

• Динамик для звуковых уведомлений о текущем состоянии аппаратуры и режиме её работы
• Слот для установки SIM - карты;
• Разъем TNC для подключения УКВ антенны;
• 7-контактный порт питания/обмена данными USB/RS232;
• Резьбовое установочное отверстие.

описание полевого контроллера RGK SC100

Мощная система

Устройство SC100, работающее под управлением ОС Android 8.1, совместимо с большинством сторонних полевых программ на базе Android. 64 ГБ встроенной памяти, внешняя TF-карта и несколько датчиков SC100 отвечают разнообразным требованиям пользователей.

5-дюймовый HD-дисплей

Благодаря 5-дюймовому большому сенсорному экрану, хорошо читаемому при солнечном свете, и клавиатуре с подсветкой, SC100 обеспечивает четкое и удобное управление для пользователей.

Прочная конструкция

Обладая степенью защиты от воды и пыли IP67, SC100 не боится суровых условий и экстремальных погодных условий.

Безопасная передача данных

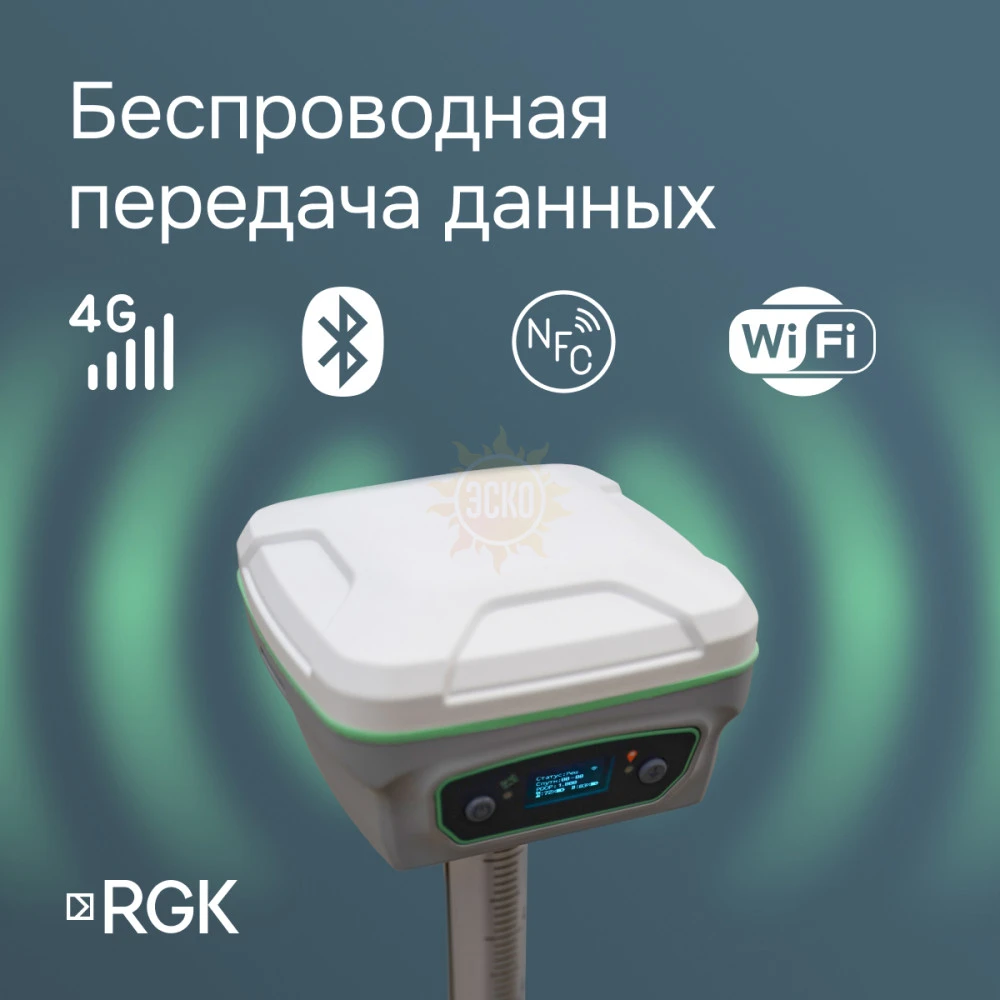

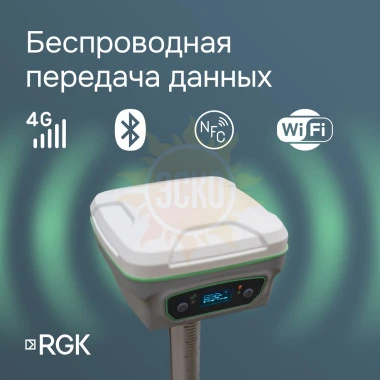

Благодаря встроенному 4G/WiFi/Bluetooth легко подключиться к внешним устройствам GNSS и передать данные GNSS через SC100, предоставляя пользователям удобный рабочий процесс.

Мощный аккумулятор 7000 мАч

Благодаря большой батарее емкостью 7000 мАч SC100 может работать более 15 часов без подзарядки, повышая эффективность вашей работы. Поддержка быстрой зарядки PE, время зарядки составляет менее 4 часов.
