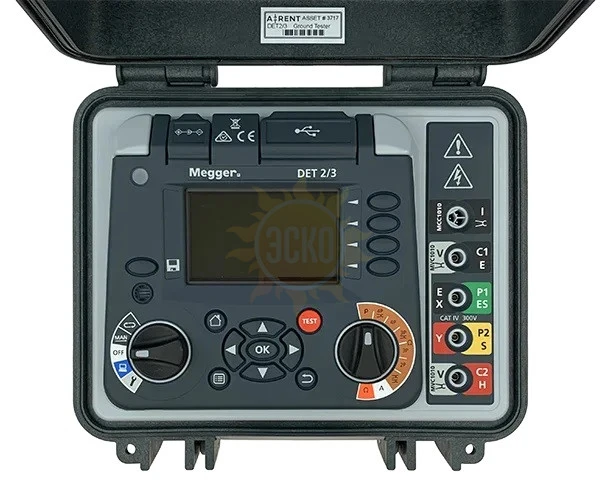

Измеритель сопротивления заземления (c комплектом штырей и испытательных кабелей 50 м)
распечатать
до 29.12.2027
Особенности измерителя сопротивления заземления DET2/3:
- Высокое разрешение - 1 mΩ, идеален для контроля больших систем заземления;
- Универсальные режимы тестирования;
- Высокая точность измерения сопротивления заземляющего электрода и грунта при испытаниях;
- Питание от перезаряжаемой аккумуляторной батареи, которая работает без подзарядки весь день (до 10 часов работы);
- Надежный инструмент со степенью защиты IP65;
- Автоматический выбор тестовой частоты с фильтрами и наличием высокого тока;
- Хранение результатов тестирования;
- Большой цветной дисплей с отображением результатов в числовом и графическом виде.
Назначение измерителя сопротивления заземления DET2/3:
Автоматический тестер DET2/3 - надежный и компактный прибор, предназначенный для измерения сопротивления заземляющего электрода и удельного сопротивления грунта. Он обеспечивает полный спектр методов испытаний, в том числе четырех контактный метод, который исключает сопротивление токовой цепи из результатов измерения. DET2/3 идеально подходит для тестирования больших и наиболее сложных систем заземления, включая заземление систем связи, а также для тестирования в сложных условиях окружающей среды. Он может быть использован для испытаний в соответствии со стандартами BS 7430 (заземление), BS-EN-62305 (молниезащита), IEEE стандарт 81 и нормами для железнодорожных путей. Прибор для измерений удельного сопротивления грунта применим для разработки оптимальной конструкции электродов и объектов, а также для выполнения археологических и геологических исследований.
Описание измерителя сопротивления заземления DET2/3:
Высокоточный измеритель сопротивления заземления. DET2/3 обеспечивает измерения сопротивления д о1 mΩ rпри тестировании сопротивления заземляющего электрода . Благодаря своей микропроцессорной системе он обеспечивает гибкий и удобный подход к испытаниям заземления за счет возможности обнаружения ошибок и полной информации о тестировании, которая отображается на большом цветном дисплее. Частота тестирования, тестовое напряжение и фильтрация могут быть быстро и легко отрегулированы, чтобы подстроиться под неблагоприятные условия, которые могут повлиять на результаты тестирования. Широкий диапазон тестовых частот, с разрешением от 0,5 Гц, позволяет устранять ошибки, которые возникают из-за шумов.
DET2/3 также имеет функцию автоматического выбора частоты, которая сканирует частоты с самым низким уровнем шума и затем проводит тест на этой частоте.
Непрерывные измерения и связь.
- Единый диапазон сопротивления: Один полностью автоматический диапазон от 0.01 Ω до 1.0 kΩ;
- Дисплей: трехзначный дисплей;
- Погрешность: ±3% (±2 знака);
- Ток короткого замыкания: 200 мА тока проверки целостности;
- Обнуление кабелей: Сопротивление кабелей компенсируется (NULL) при их сопротивлении до 10 Ω.
Отображение трассировки и хранение данных. За счет новейшего процесса DET2/3 может отображать "живую" трассу своих измерений, которая наглядно показывает количество шумов от тестируемой системы - это мощный диагностический инструмент для эксперта в области заземления. Использование новейших процессоров и большой внутренней памяти позволяет немедленно производить вычисление удельного сопротивления (метод Wenner или Schlumberger), а также сохранять результаты тестирования за весь день. Результаты испытаний могут быть загружены непосредственно через USB-накопитель или прямо на ПК с помощью ПО PowerDB™ .
Влогозащищенность и прочность. DET2/3 герметизирован по стандарту IP54, что обеспечивает влагозащиту от атмосферных воздействий во время работы (при открытой крышке корпуса). Когда крышка корпуса закрыта, то защита соответствует стандарту IP65 (повреждение от воды и пыли). Корпус изготовлен из прочного и легкого полипропиленового сополимера, который может выдержать царапины и падения при использовании на улице.
Портативная мощность. Встроенная литий-ионная батарея обеспечивает полный день работы. Литий-ионная батарея быстро перезаряжается, что позволяет провести пол дня испытаний, если она заряжалась во время обеденного перерыва. DET2/3 может работать от стандартного источника питания 12В постоянного тока.
Характеристики Megger DET2/3 50M
| Параметр | Значение |
|---|---|
| 2-х, 3-х и 4-х полюсные измерения сопротивления | |
| Диапазон | от 0,001 Ω до 20,00 kΩ (авто выбор) |
| Дисплей | Четырехзначный дисплей |
| Погрешность | при 23 °C ±2 °C ±0,5% от показания ±2 знака |
| 3P | ±10 мΩ |
| 2P | ±20 мΩ |
| Сервисная ошибка | ±2% от показания, ±2 знака (соответствует требованиям IEC61557 с показаниями выше 10мΩ) когда сопротивление штыря ниже 100 Ω ±5% от показания ±2 знака ±10 мΩ (соответствует требованиям IEC61557 с показаниями выше 10мΩ) |
| Стандарты | BS 7430 (Заземление) BS 62305 (Молниезащита) BS EN50122 (Ж/д) IEEE Стандарт 81 |
| Частота | от 10 Гц до 200 Гц, шаг 0,5 Гц 50 мA макс. |
| Испытательный ток | |
| Максимальное выходное напряжение | меньше 50 В (среднеквадратич.) |
| Максимальные помехи | до 50 В |
| Температурный коэффициент | < ±0,1% на °C от рабочей температуры |
| 3-х и 4-чполюсное ART (выборочное) измерение сопротивления | |
| Диапазон | от 0,01 Ω до 10,00 kΩ (авто выбор) |
| Погрешность | ±5% от показания ±3 знака при 23 °C ±2 °C |
| Без штырьевое измерение сопротивления | |
| Диапазон | от 0,01 Ω до 200 Ω |
| Погрешность | ±7% точность, ±3 знака |
| Ток утечки | |
| Диапазон | от 0,00 A до 2,00 A |
| Погрешность | ±5% (±3 знака) |
| Технические характеристики прибора | |
| Дисплей | 4,3 дюймовый QWVGA, с подстветкой |
| Рабочая температура и влажность | от -10 до 40 °C 90% относит. влажности при 40 °C |
| Температура хранения | от - 20 до 60 °C |
| Класс защиты | IP54 при работе (крышка открыта), IP65 при хранении (крышка закрыта) |
| Категория измерений | CAT IV 300 В |
| Источник питания | Встроенная литий-ионная батарея или внешнее питание 12-18 В, 65 Вт, постоянный ток |
| Заряд батареи | До 10 часов использования |
| Время заряда батареи | Быстрая зарядка до 50%, 3 часа до 100% |
| Безопасность | Cоответствует IEC 61010 |
| Электромагнитная совместимость | Cоответствует IEC 61326 |
| Габариты (ДхШхВ) | 315 x 285 x 181 мм |
| Вес | 4,5 кг |
| Загрузка данных | На ПК через USB 2.0 |
| Хранение данных | На приборе до 500 измерений в формате*.txt |
| USB тип А | Загрузка данный на USB-накопитель |
| USB тип В | Загрузка данных на ПК |
| Второй измерительный дисплей | Шум, напряжение, ток |
| Расчет удельного сопротивления | Wenner: PE = 2 π a RW Schlumberger: .JPG) |
| Режимы тестирования | Встроенный 2-х, 3-х полюсной ART (Выборочно), 4-х полюсной, Бесконтактный (с клещами) |
| Вспомогательные разъемы | MCC1010, MVC1010 |
| Соответствие RoHS | Да |
Комплектация Megger DET2/3 50M
| № | Наименование | Количество |
|---|---|---|
| 1. | Измеритель сопротивления заземления DET2/3 | 1 |
| 2. | Зарядное устройство | 1 |
| 3. | MCC1010, токовые клещи | 1 |
| 4. | MVC1010, клещи напряжения | 1 |
| 5. | Руководство пользователя | 1 |
| 6. | Инструмент для проверки калибровки | 1 |
| 7. | Клещи для проверки калибровки | 1 |
| 8. | Катушка с испытательным кабелем 50 м | 2 |
| 9. | Катушка с испытательным кабелем 30 м | 2 |
| 10. | Испытательные штыри | 4 |
| 11. | 1.4 м кабель с разъемами и зажимами | 2 |
| 12. | Сумка | 1 |
| 13. | Ремешок для переноски | 1 |
