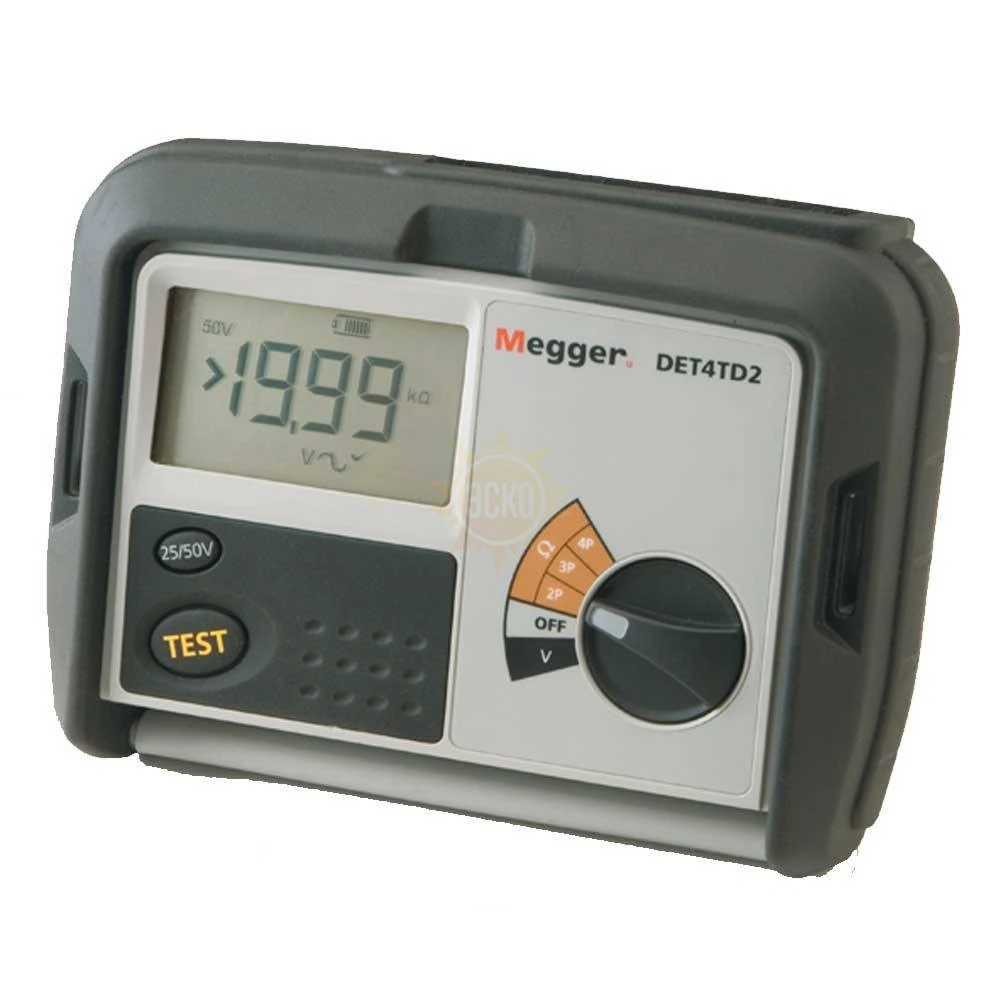

DET4TD2 - измеритель сопротивления заземления и удельного сопротивления грунта

Megger представляет новое поколение измерителей сопротивления заземления и удельного сопротивления грунта DET4TD. Комплект поставки включает в себя сам прибор, тестовые провода, штыри, батареи питания и заводской сертификат калибровки, что позволяет пользователю немедленно начать работу с прибором. Прибор поставляется вместе с ударопрочным пластиковым кейсом для переноски.

Измеритель сопротивления заземления имеет поворотный переключатель для выбора режима измерения - измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта. Большой, легко читаемый дисплей и большая, отдельно стоящая кнопка TEST позволяет работать с прибором даже в плохо освещенных, труднодоступных местах, даже в защитных изолирующих перчатках.

В дополнении к этому прибор DET4TD2 всегда автоматически проверяет наличие и состояние контакта между токовым и потенциальным электродами, показывая этот статус на дисплее. Прибор DET4TD2 также имеет чувствительный встроенный вольтметр, что позволяет измерять потенциал на сторонних проводящих частях (СПЧ) заземляемого оборудования, а также потенциал между любыми точками на поверхности грунта.

Особенности измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:

• Ударопрочный специальный пыле/влагозащищенный корпус IP54;
• Измерение сопротивления заземления, сопротивления грунта, проводимости/сопротивления;
• Выходное напряжение на выбор 25 или 50 В для уменьшения возможных наводок/помех;
• В комплект поставки входят штыри и провода;
• Процесс измерения происходит полностью автоматически при помощи одной кнопки;
• Прибор поставляется в твердом кейсе (чемоданчике);
• Заводской сертификат калибровки прилагается.

Принципы действия измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:

4-полюсный метод для измерения удельного сопротивления грунта

Прибор для измерения удельного сопротивления грунта - это важный элемент конструкции системы заземления, который служит источником исходных данных для разработки конструкции. Факторы, влияющие на удельное сопротивление почвы, включают в себя состав почвы, температуру и влажность и могут меняться в зависимости от времени года. Периодическая проверка почвы необходима для гарантии соответствия сезонных колебаний расчетным параметрам системы.

Прибор DET4TD снабжен 4 измерительными электродами для измерения удельного сопротивления почвы; в комплект входят четыре электрода и провода.

3-полюсный метод для измерения сопротивления заземляющих устройств

Классические методы измерения сопротивления заземления, основанные на падении напряжения, используются как во время установки, так и для периодической проверки состояния электродов. К сожалению почвы с низким удельным сопротивлением часто вызывают коррозию электродов, и поэтому необходима регулярная проверка. Все новое семейство приборов для измерения заземления позволяет пользователю выполнять это измерение, в стандартную комплектацию включены наборы электродов и проводов.

Измерение сопротивления электродов заземления с двумя проводами

Используется, когда необходимо измерить сопротивление между проводящей частью, например металлоконструкции здания и электродом заземления, или когда условия на месте исключают использование измерительных электродов. Это испытание выполняется с помощью того же самого источника переменного тока и метода испытания с 3 полюсами, и поэтому может не годиться для испытания заземлений перемычкой, в зависимости от местных правил. Megger включает в себя выполнение этого испытания и, в отличие от некоторых других приборов внешнего подключения не требуется.
