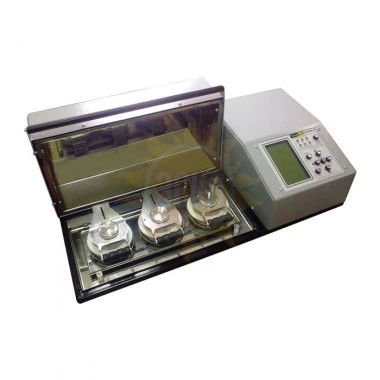

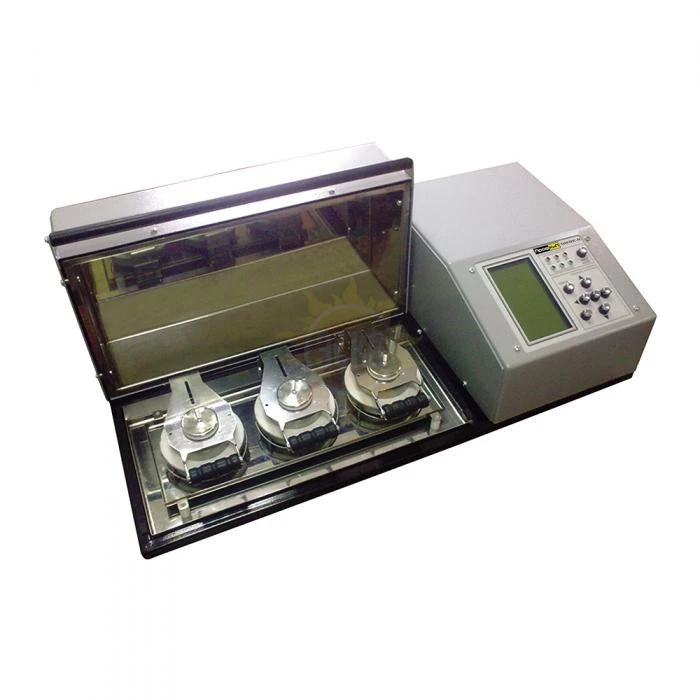

Установка измерительная ПрофКиП ТАНГЕНС-М

распечатать описание в PDF

Установка измерительная ПрофКиП ТАНГЕНС-М

Автоматизированная установка "Тангенс-М" предназначена для определения тангенса угла диэлектрических потерь трансформаторного масла по ГОСТ 6581-75 на частоте сети 50 Гц.

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП ТАНГЕНС-М

ПОСТАВКА ВРЕМЕННО ПРЕКРАЩЕНА.

Назначение установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. ПрофКиП Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.

Особенности и преимущества установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Три измерительных ячейки
Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
Измерение температуры пробы трансформаторного масла
Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры.
Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
Средний срок службы измерителя: не менее 8 лет

Основные технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Параметры	Значения
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
Рабочие частоты встроенного источника высокого напряжения	50 и 54 (Гц)
Отклонение частоты	±0.1%
Диапазон измерений тангенса угла диэлектрических потерь	1х10^-4 … 0.99
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц	+(2х10^-4 + 0.05 tgδ)%
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц	+(2,5х10^-4 + 0,07 tgδ)%
Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м	2000 В
Предел допускаемой относительной основной погрешности при измерении рабочего напряжения	1.0%
Коэффициент амплитуды синусоидального напряжения источника	√2 ±2%
Диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ	5 пФ … 100 пФ
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц	1 пФ + 0.01 Сх
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц	1 пФ + 0.03 Сх
Предельное отклонение температуры измеряемой жидкости от заданной температуры	+1°С
Время нагрева до 90°C	80±20 (мин)
Диапазон работы нагревателя	30 - 120 (°С)
Время сушки при температуре от 100°С до 120°С	60 - 90 (мин)

Условия эксплуатации установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Нормальные условия применения:
температура окружающего воздуха	20°С ±5°С
	80% при 25°С
относительная влажность воздуха, %	84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
атмосферное давление	84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
частота питающей сети	50 Гц ±1 Гц
Рабочие условия применения:
температура окружающего воздуха	10°С … 35°С
относительная влажность воздуха	до 80% при 30°С
атмосферное давление, кПа (мм. рт. ст.)	70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
частота питающей сети, Гц	50 Гц ±1 Гц
Предельные условия транспортирования:
температура окружающего воздуха, °С	-20°С … 50°С
относительная влажность воздуха, % до	95% при 30°С
атмосферное давление, кПа (мм рт. ст.)	70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
Транспортная тряска:
число ударов в минуту	80 … 120
максимальное ускорение	30 м/с²

Общие данные установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Объем ячейки: 60 см³ ±2 см³
Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
Потребляемая мощность: не более 0.6 кВА
Габаритные размеры: 737х393х192 мм
Вес: 20.5 кг

Комплект поставки установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М – 1 шт.
Зарядное устройство – 1 шт.
Ячейка измерительная – 3 шт.
Провод соединительный высоковольтный – 1 шт.
Кабель сетевой – 1 шт.
Кабель заземления – 1 шт.
Руководство по эксплуатации – 1 шт.

Характеристики ПрофКиП ТАНГЕНС-М

Параметр		Значение
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже
Рабочие частоты встроенного источника высокого напряжения		50 Гц и 54 Гц
Отклонение частоты		±0.1%
Диапазон измерений тангенса угла диэлектрических потерь		1х10^-4 … 0.99
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц		+(2х10^-4 + 0.05 tgδ)%
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц		+(2,5х10^-4 + 0,07 tgδ)%
Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м		2000 В
Предел допускаемой относительной основной погрешности при измерении рабочего напряжения		1.0%
Коэффициент амплитуды синусоидального напряжения источника		√2 ±2%
Диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ		5 пФ … 100 пФ
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц		1 пФ + 0.01 Сх
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц		1 пФ + 0.03 Сх
Предельное отклонение температуры измеряемой жидкости от заданной температуры		+1°С
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ		+3%
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ		+3%
Предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика		+1°С
Время нагрева до 90°C		80 мин ±20 мин
Диапазон работы нагревателя		30°С … 120°С
Время сушки при температуре от 100°С до 120°С		60 мин … 90 мин
Общие характеристики
Нормальные условия применения	Температура окружающего воздуха	20°С ±5°С
	Относительная влажность воздуха, %	80% при 25°С
	Атмосферное давление	84 кПа … 106 кПа (630 мм ртутного столба … 795 мм ртутного столба)
	Частота питающей сети	50 Гц ±1 Гц
Рабочие условия применения	Температура окружающего воздуха	10°С … 35°С
	Относительная влажность воздуха, %	До 80% при 30°С
	Атмосферное давление	70 кПа … 106.7 кПа (537 мм ртутного столба … 800 мм ртутного столба)
	Частота питающей сети	50 Гц ±1 Гц
Предельные условия транспортирования	Температура окружающего воздуха, °С	-20°С … 50°С
	Относительная влажность воздуха, %	95% при 30°С
	Атмосферное давление	70 кПа … 106.7 кПа (537 мм ртутного столба … 800 мм ртутного столба)
Транспортная тряска	Число ударов в минуту	80 … 120
Транспортная тряска	Максимальное ускорение	30 м/с²
Объем ячейки		60 см³ ±2 см³
Напряжение питающей сети однофазного переменного тока частотой 50 Гц		220 В ±22 В
Потребляемая мощность		Не более 0.6 кВА
Габаритные размеры		737 х 393 х 192 мм
Вес		20,5 кг

Комплектация ПрофКиП ТАНГЕНС-М

№	Наименование	Количество
1.	Установка измерения диэлектрических потерь жидких диэлектриков Тангенс-М	1
2.	Ячейка измерительная	3
3.	Зарядное устройство	1
4.	Провод соединительный высоковольтный	1
5.	Кабель сетевой	1
6.	Кабель заземления	1
7.	Руководство по эксплуатации	1
