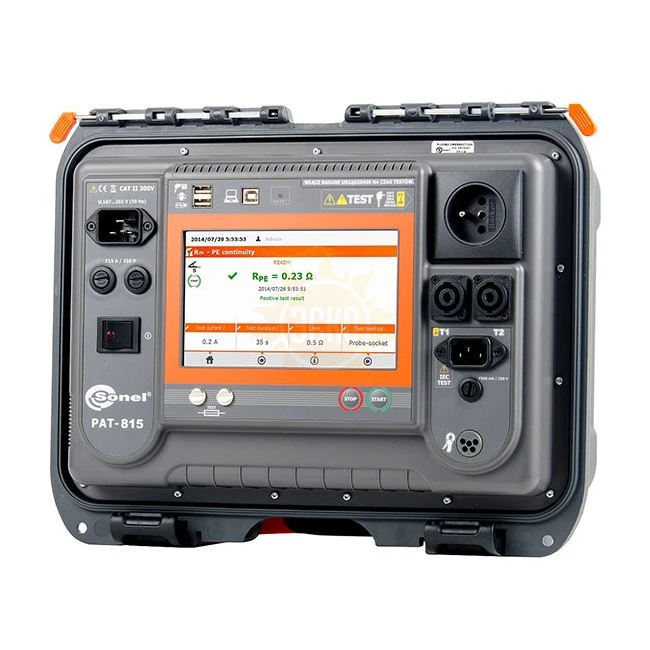

SONEL PAT-815

Прибор для проверки безопасности электрооборудования PAT-815  –  это современный цифровой измеритель параметров безопасности электрического оборудования и установок. Устройство анализирует следующие параметры: сопротивление защитного провода и изоляции, величина тока утечки, непрерывность соединений; а также способно автоматически измерять показатели выключателей УЗО.

Область применения

Прибор для проверки безопасности электрооборудования PAT-815 найдет применение в работе специалистов, отвечающих за безопасность электрооборудования на предприятиях промышленности и энергетики.

Особенности прибора

1. Сопротивление защитного проводника может измеряться током 200 мА, 10 А или  25 А;
2. Сопротивление изоляции измеряется напряжением 100 В или 250 В;
3. Определение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения;
4. Измерение мощности;
5. Проверка кабелей IEC;
6. Определение напряжения и частоты сети;
7. Диагностика выключателей УЗО;
8. Возможность измерения тока при помощи клещей;
9. Измерительный диапазон настраивается автоматически;
10. Поставляется с профессиональным ПО для обработки данных;
11. Интерфейс для подключения сканера штрих-кодов и USB-принтера;
12. Цветной сенсорный дисплей.

Технические характеристики

Измерение сопротивления провода заземления I = 200 мА

Примечание: измерительный ток ≥ 200 мА для R ≤ 0,2 ... 1,99 Ом

Измерение сопротивления провода заземления I = 10 А

Примечание:

• измерительный ток ≥ 10 А для R ≤ 0,5 Ом
• технический метод измерения обеспечивает высокую точность результатов

Измерение сопротивления провода заземления I = 25 А

Примечание:

• измерительный ток ≥ 25 А для R ≤ 0,2 Ом
• технический метод измерения обеспечивает высокую точность результатов

Измерение сопротивления изоляции

Примечание:

• автоматический разряд емкости объекта по завершении измерений
• защита от попытки измерения объекта под напряжением
• макс.  выходной ток 1,4 мА

Измерение тока утечки PE и дифференциального тока утечки

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
• регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение

Измерение замещенного тока утечки

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
• регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
• напряжение холостого хода: 25 .. 50 В

Измерение тока утечки прикосновения

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
• регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с

Тест срабатывания УЗО и измерение времени срабатывания

Примечание: для УЗО I∆n = 10 мА и кратности тока 0,5 * I∆n погрешность ±(2% и.в. + 3 е.м.р.)

Измерение ток срабатывания УЗО (синусоидальный дифференциальный ток)

Примечание:

• измерение как положительных так и отрицательных полупериодов тока утечки
• максимальное время протекания измерительного тока 3200 мс

Измерение мощности S

Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с

Измерение мощности P

Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с

Коэффициент мощности PF

Измерение тока потребления при измерении мощности

Измерение тока потребления при измерении мощности с клещами

Примечание: основная погрешность в таблице приведена без учета погрешности клещей

Тип изоляции II (300 В по PN-EN 61010-1).

Степень защиты корпуса IP40 (IP67 с закрытой крышкой).

Дополнительные функции измерителя:

• Автоматический выбор измерительного диапазона;
• Профессиональное программное обеспечение для обработки данных и создания отчетов;
• Возможность подключения сканера штрих-кода и принтера;
• Поддержка портативных накопителей флэш-памяти;
• Большой, легко читаемый сенсорный дисплей;
• Эргономичная работа с прибором.

Электробезопасность:

• тип изоляции - II 300В по PN-EN 61010-1;
• степень защиты корпуса - IP40 (IP67 с закрытой крышкой).

Остальные технические характеристики:

• питание измерителя - 195...265 В, 50 Гц
• ток нагрузки - макс. 16 A (230 В)
• передача данных в компьютер - по USB 2.0
• размеры - 330 x 235 x 120 мм
• масса измерителя - примерно 6,2 кг
• высота над уровнем моря - < 3000 м
• дисплей - ЖКИ TFT 7’ 800x480

Номинальные условия эксплуатации:

• рабочая температура - -10...+50 °C
• температура хранения -  -20...+70 °C
• влажность -  20...80%
