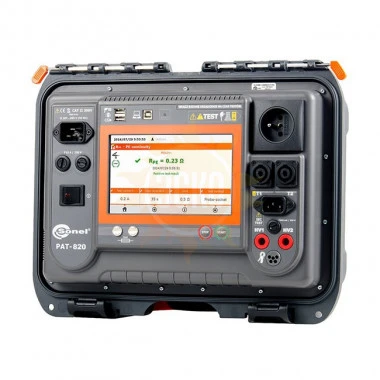

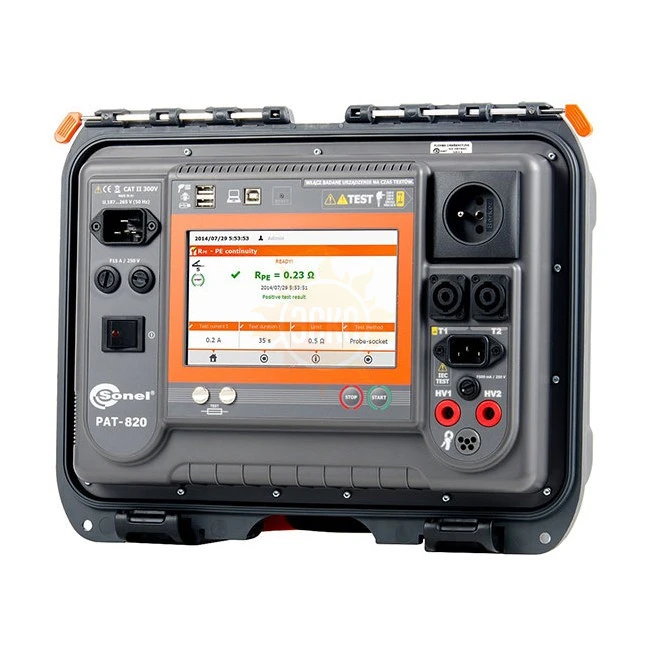

SONEL PAT-820

Прибор для проверки безопасности электрооборудования PAT-820 – это цифровой измерительный прибор для определения степени безопасности и исправности электрооборудования. Анализ безопасности основан на таких параметрах, как сопротивление защитных проводов и изоляции, непрерывность соединений, значение тока утечки, мощность. Тестирование выключателей УЗО может осуществляться в автоматическом режиме. Кроме того данная модель может применяться для flash-теста изоляции высоким напряжением (дожигание).

Область применения

Как и остальные приборы серии PAT, прибор для проверки безопасности электрооборудования PAT-820применяется в электроэнергетике при обслуживании электрических установок и оборудования для проверки их соответствия требованиям безопасности.

Особенности прибора

1. Сопротивление защитного проводника измеряется током 200 мА, 10 А или  25 А;
2. Сопротивление изоляции может измеряться напряжением 100 В или 250 В;
3. Возможность программировать последовательность измерений, что позволяет автоматизировать процесс диагностики;
4. Прибор определяет значение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения;
5. Измерение мощности;
6. Проверка кабелей IEC;
7. Определение напряжения и частоты сети;
8. Диагностика выключателей УЗО;
9. Возможность измерения тока при помощи клещей;
10. Тестирование изоляции высоким напряжением – flash-тест;
11. Измерительный диапазон настраивается автоматически;
12. Поставляется с профессиональным ПО для обработки данных;
13. Интерфейс для подключения сканера штрих-кодов и USB-принтера;
14. Цветной сенсорный дисплей.

Технические характеристики

Измерение сопротивления провода заземления I = 200 мА

Примечание: измерительный ток ≥ 200 мА для R ≤ 0,2 ... 1,99 Ом

Измерение сопротивления провода заземления I = 10 А

Примечание:

• измерительный ток ≥ 10 А для R ≤ 0,5 Ом
• технический метод измерения обеспечивает высокую точность результатов

Измерение сопротивления провода заземления I = 25 А

Примечание:

• измерительный ток ≥ 25 А для R ≤ 0,2 Ом
• технический метод измерения обеспечивает высокую точность результатов

Flash-тест/ тест высоким напряжением

Примечание:

• измерительное переменное напряжение 1500 В, 3000 В
• время измерения устанавливается в диапазоне 2 ... 180 с

Измерение сопротивления изоляции

Примечание:

• автоматический разряд емкости объекта по завершении измерений
• защита от попытки измерения объекта под напряжением
• макс.  выходной ток 1,4 мА

Измерение тока утечки PE и дифференциального тока утечки

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
• регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение

Измерение замещенного тока утечки

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
• регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
• напряжение холостого хода: 25 .. 50 В

Измерение тока утечки прикосновения

Примечание:

• диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
• регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с

Тест срабатывания УЗО и измерение времени срабатывания

Примечание: для УЗО I∆n = 10 мА и кратности тока 0,5 * I∆n погрешность ±(2% и.в. + 3 е.м.р.)

Измерение ток срабатывания УЗО (синусоидальный дифференциальный ток)

Примечание:

• измерение как положительных так и отрицательных полупериодов тока утечки
• максимальное время протекания измерительного тока 3200 мс

Измерение мощности S

Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с

Измерение мощности P

Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с

Коэффициент мощности PF

Измерение тока потребления при измерении мощности

Измерение тока потребления при измерении мощности с клещами

Примечание: основная погрешность в таблице приведена без учета погрешности клещей

Тип изоляции II (300 В по PN-EN 61010-1).

Степень защиты корпуса IP40 (IP67 с закрытой крышкой).

Дополнительные функции измерителя:

• Автоматический выбор измерительного диапазона;
• Профессиональное программное обеспечение для обработки данных и создания отчетов;
• Возможность подключения сканера штрих-кода и принтера;
• Поддержка портативных накопителей флэш-памяти;
• Большой, легко читаемый сенсорный дисплей;
• Эргономичная работа с прибором.

Электробезопасность:

• тип изоляции - II 300В по PN-EN 61010-1;
• степень защиты корпуса - IP40 (IP67 с закрытой крышкой).
