OFIL Uvolle SX/VX - УФ-камера
распечатать
800х480 пикселей; яркость 1000 кд/м²
до 20.02.2019
Описание

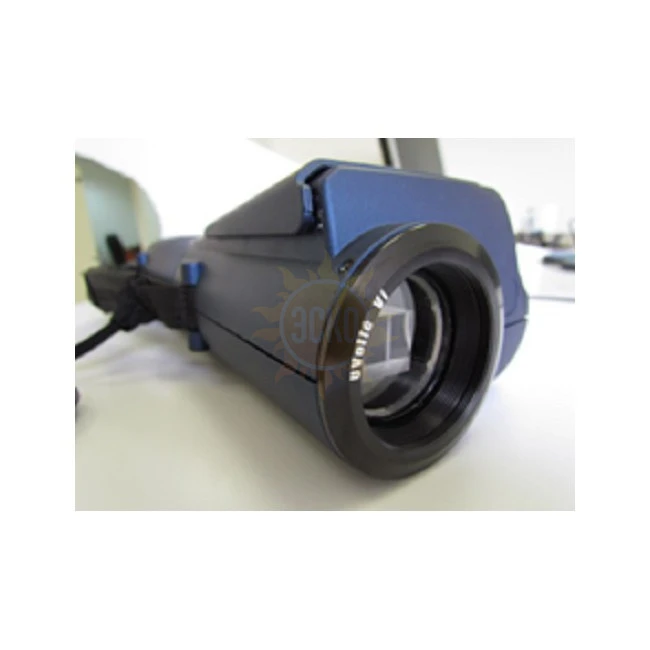

UVollé SX и UVollé VX - это компактные ультрафиолетовые камеры, предназначенные для точной локализации источников коронного разряда, отображения и записи данных с оптимальным сочетанием цены и качества. Патентованная технология DayCor® гарантирует непревзойденную точность при обнаружении короны. Эргономичные камеры UVollé удобны в работе как на открытой местности, так и в помещении. Особое внимание уделено безопасности и комфорту: небольшие вес и размеры, удобный корпус, высокая четкость отображения данных, легкий доступ к функциям, более 4-х часов непрерывной работы от батареи без перегрева.
УФ-камеры могут использоваться для диагностики электротехнического оборудования на металлообрабатывающих предприятиях, нефтеперерабатывающих заводах, в тяжелой промышленности, шахтах, центрах обработки данных, мастерских и прочих предприятиях.
Особенности
- Запись, хранение и воспроизведение видео (VX) и фотоснимков
- Увеличение оптического и УФ изображений
- Автоматическая и ручная фокусировка
- Более 4 часов работы от аккумуляторной батареи
- 5-дюймовый антибликовый ЖК-дисплей с яркостью 1000 кд/м²
- Встроенная мощная светодиодная подсветка
- Подсчет регистрируемых событий
- Высокая степень пылевлагозащищенности (IP54)
- Возможность подключения датчиков координат, температуры и влажности
- Высокая чувствительность к УФ излучению (Сертифицировано всемирно-известным органом сертификации – RWE (Германия))
- Длительная работа без перегрева
Компактная и легкая

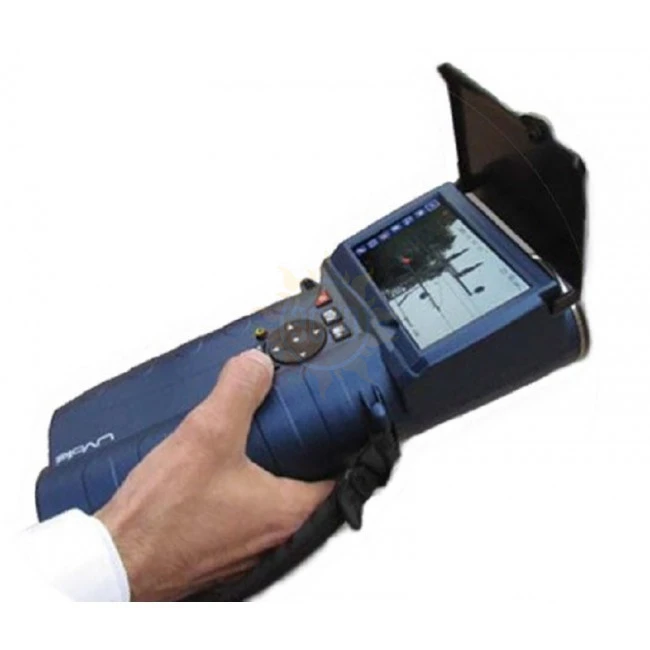

Небольшой вес и удобный корпус, позволяют использовать UVollé одной рукой. Камера укомплектована также плечевым ремнем.
Точная локализация короны
Погрешность в наложении УФ и видимого каналов не более 1 миллирадиана, то есть источник излучения выявляется с высокой точностью, «привязывая» корону к месту ее возникновения.
Подсчет событий коронного разряда
Интенсивность обнаруженной короны представлена в виде подсчета регистрируемых УФ-событий за единицу времени. Это полезно использовать для исследования, сравнения и отчета.
Удобство в использовании
Интуитивно понятный пользовательский интерфейс обеспечивает легкость работы с камерой - включение, наведение, съемку и хранение видеоклипов и фотографий. Пользовательские настройки камеры можно сохранять и использовать многократно.
Запись и воспроизведение видео, фотографий и аудиометок
Видео клипы и фотографии записываются и хранятся на сменной флеш-карте и могут воспроизводиться на экране камеры. Также можно записывать голосовые комментарии и использовать их в дальнейшем для документирования и отчетности.
Технология DayCor®
В камерах применяется передовая технология DayCor® компании OFIL (Пат. EP1112459B1), обеспечивающая полное отсечение солнечного света и высокую чувствительность к УФ. Кроме того, в качестве дополнительного способа повышения качества сигнала может использоваться интеграция кадров.
Высококачественный 5-дюймовый ЖК-дисплей
Большой антибликовый 5-дюймовый ЖК-дисплей с высоким разрешением (800х480 пикселей), яркостью 1000 кд/м² и регулируемой подсветкой, обеспечивает четкое и яркое отображение изображения.
Встроенный фонарь
Встроенный светодиодный фонарь с двумя уровнями яркости позволяет проводить осмотр внутренних частей электрических шкафов и темных помещений, не мешая подсчету событий коронных разрядов.
Характеристики OFIL Uvolle SX/VX - УФ-камера
Технические характеристики
|
Ультрафиолетовые камеры UVolle: |
SX |
VX |
|
|---|---|---|---|
|
Параметры УФ-канала |
|
||
|
Минимальный выявляемый разряд |
1 пикокулон на расстоянии 10 м. |
V |
V |
|
Минимальная обнаруживаемая радиопомеха (RIV) |
3.6 dBμV на частоте 1 МГц на расстоянии 15 м. |
V |
V |
|
УФ-чувствительность |
Не хуже 2.6x10-18 Вт/см² |
V |
V |
|
Область спектра |
240 - 280 нм. |
V |
V |
|
Срок службы детектора |
Неограничен |
V |
V |
|
Интеграция УФ кадров |
Вкл. / Выкл. |
V |
V |
|
Фокусировка |
Определяется каналом видимого света |
V |
V |
|
Параметры канала видимого света |
|
|
|
|
Чувствительность к видимому свету |
Не хуже 0,1 люкс |
V |
V |
|
Область спектра |
Все цвета видимой области |
V |
V |
|
Диапазон и способы фокусировки |
0,9 м - ∞; автоматическая и ручная |
V |
V |
|
Угол обзора |
По горизонтали: 6.4°. По вертикали: 4.8°. |
V |
V |
|
Диапазон увеличения |
10х оптическое, 12х цифровое |
V |
V |
|
Параметры отображения |
|
|
|
|
Дисплей |
5” (12,5 см) цветной антибликовый ЖК-дисплей; |
V |
V |
|
Режимы отображения |
Комбинированный (УФ и видимое) / только УФ / только видимое |
V |
V |
|
Точность наложения УФ / Видео |
Отклонение не более 1 миллирадиана |
V |
V |
|
Увеличение УФ изображения |
3-х ступенчатая |
V |
V |
|
Отображаемая информация |
Уровень заряда батареи, память, усиление, подсчет, дата, выбранная функция, фокус, режим отображения, цвет короны, координаты, температура и влажность |
V |
V |
|
Пользовательские настройки |
Цвет отображения короны (белый, красный, зеленый, желтый, фиолетовый), время, режим ожидания, интеграция кадров, конфигурация ЖК-дисплея. |
V |
V |
|
Управление |
|
|
|
|
Режимы |
Включено / ожидание / выключено |
V |
V |
|
Продолжительность работы |
Неограниченно. Нет перегрева |
V |
V |
|
Органы управления |
Клавиатура и "горячие" клавиши |
V |
V |
|
Крепление |
Стандартная ¼" резьба для штатива |
V |
V |
|
Подсветка |
Встроенный LED-фонарь. 2 уровня интенсивности. |
V |
V |
|
Запись и хранение данных |
|
|
|
|
Запись и воспроизведение видео |
В формате AVI |
|
V |
|
Запись и воспроизведение фото |
В формате BMP |
V |
V |
|
Запись звука |
С внешнего микрофона |
|
V |
|
Хранение данных |
Сменная SD – карта памяти |
V |
V |
|
Коммуникационные порты |
|
|
|
|
Гнездо TS (mini-jack) 3.5 mm |
Подключение внешнего микрофона |
V |
V |
|
Гнездо RS232 / AUX |
Подключение датчика координат, температуры/влажности |
V |
V |
|
Гнездо питания |
Подключение внешнего источника питания |
V |
V |
|
Электропитание |
|
|
|
|
Тип батареи |
Литий-ионный аккумулятор (Li-ion) |
V |
V |
|
Время работы от батареи |
4 часа |
V |
V |
|
Внешний источник питания |
⎓ 7 Вольт |
V |
V |
|
Номинальная потребляемая мощность |
10 Ватт |
V |
V |
|
Физические характеристики и условия окружающей среды |
|
|
|
|
Вес |
1,39 кг |
V |
V |
|
Размеры |
Длина: 29 см. Ширина: 13.6 см. Высота 8.5 см. |
V |
V |
|
Температура хранения и эксплуатации |
От -20°C до +55°C, без принудительного охлаждения |
V |
V |
|
Стандарт пылевлагозащищенности |
IP54 |
V |
V |
|
Дополнительные принадлежности |
|
|
|
|
Макро-объективы; широкоформатные объективы; программное обеспечение CoronaWise; датчик температуры и влажности; датчик координат; проводной ПДУ; руководство по проведению инспекции. |
V |
V |
|
Комплектация OFIL Uvolle SX/VX - УФ-камера
| 1. | Дефектоскоп OFIL Uvolle SX/VX |
