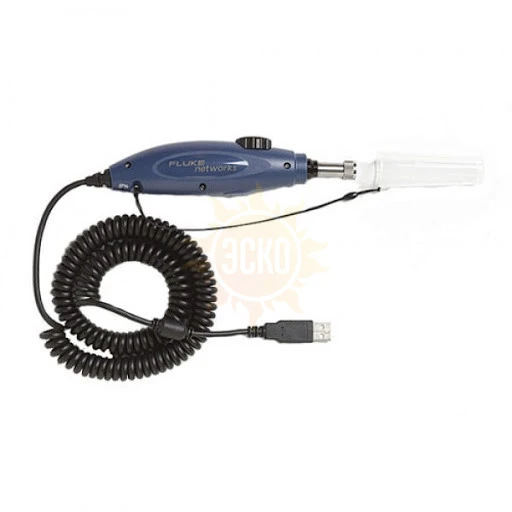

Fluke FI-7000 — видеомикроскоп FiberInspector Pro

Назначение видеомикроскопа Fluke FiberInspector Pro

Грязь на торцевой поверхности волоконно-оптического коннектора является основной причиной неисправности оптоволокна. Грязь приводит к увеличению вносимых потерь и обратного отражения, а также наносит ущерб оптическим соединениям. Измерение величины вносимых потерь и применение OTDR помогут выявить эту проблему, но в большинстве случаях загрязненные соединения являются причиной увеличения времени тестирования и вносят большие погрешности в результаты измерений.

Поскольку грязь может быть проблемой до, во время или после тестирования, а также может переноситься с одного коннектора на другой при соединении, обе стороны соединения всегда необходимо очищать и проверять. Более того, соединение загрязненных волоконно-оптических коннекторов может привести к постоянному повреждению, поскольку при физическом контакте коннекторов на торцевых поверхностях накапливаются микроскопические частицы загрязнения. Осматривать необходимо даже коммутационные кабели с заводской заделкой и пигтейлы, поскольку защитные колпачки не предохраняют торцевые поверхности волоконно-оптического коннектора от загрязнения. Чтобы предотвратить эту самую распространенную причину отказов, необходимо обследовать торцевую поверхность волоконно-оптического коннектора и удалить все загрязнения перед ее подсоединением к коммутационной панели или активному оборудованию.

FiberInspector Pro — это устройство для обследования волоконно-оптических соединений, которое позволяет инспектировать и сертифицировать торцевую поверхность волоконно-оптических коннекторов за 1 секунду, чтобы выполнить работу с первого раза. Это устройство обследования волоконно-оптических соединений предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

Модели FI-7000 доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводных версиях для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.

Особенности видеомикроскопа Fluke FiberInspector Pro

• Автоматическая сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора;
• Графическая индикация проблемных зон, возникающих из-за загрязнений и повреждений поверхности коннектора;
• Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — IEC 61300-3-35;
• Устранение человеческого фактора при проверке волоконно-оптических коннекторов;
• Сохранение изображения состояния поверхности коннекторов в процессе сертификации;
• Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна;

Функции видеомикроскопа Fluke FiberInspector Pro

• Сертификация состояния коннекторов. Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — — IEC 61300-3-35. При желании вы можете классифицировать результаты вручную;

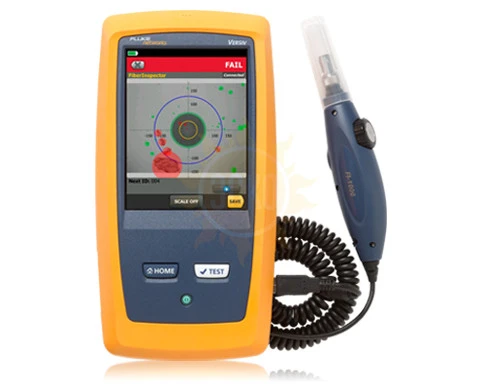

• Графическая индикация проблемных зон. FiberInspector Pro автоматически выделяет на картинке дефекты, обнаруженные на торцах коннекторов. Вместо того чтобы просто отображать цветом поврежденные области, FiberInspector Pro отображает дефект и подсвечивает фон дефекта так, чтобы дефект был четко виден. Дефекты, которые не соответствуют требованиям стандарта, окрашиваются в красный цвет, а дефекты, которые соответствуют, окрашиваются в зеленый цвет;
• Сохранение изображений. Сохранение изображений с обоих сторон линка непосредственно в результатах испытаний приборов серии Versiv. Объединение изображений коннекторов с результатами тестов CertiFiber Pro и/или OptiFiber Pro для создания полной истории состояния ВОЛС;
• Построено на платформе Versiv. Прибор выполнен на платформе Versiv, которая позволяет вам проводить измерения оптических потерь (OLTS), OTDR или параметров медной СКС. Дополнительные комплекты для продукта доступны для DSX CableAnalyzer, CertiFiber Pro и OptiFiber Pro;
• Система Versiv ProjX™. Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино;
• Пользовательский интерфейс Taptive™. Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений. Интерфейс Taptive упрощает настройку, исключает ошибки и ускоряет поиск и устранение неисправностей;
• LinkWare™ Live – служба управления результатами испытаний. LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:
  • Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей;
  • Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете; отправлять их в тестеры или принтеры этикеток Brother (доступно только в США) на рабочем объекте для безошибочного тестирования; автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований;
  • Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC;
  • Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения;
  • Поддержка всех моделей Versiv: DSX-5000, CertiFiber Pro, OptiFiber Pro и FiberInspector Pro.
• Программное обеспечение LinkWare™ для управления результатами тестирования. У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования. LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.
• Классификация состояния коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ». Классификация состояния коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ» с помощью FiberInspector Pro доступна для всех владельцев Versiv. Доступно в версии встроенного ПО Versiv v3.0 и выше. Чтобы использовать данную функцию, просто загрузите последнюю версию встроенного ПО Versiv и создайте новый проект, используя FiberInspector.
