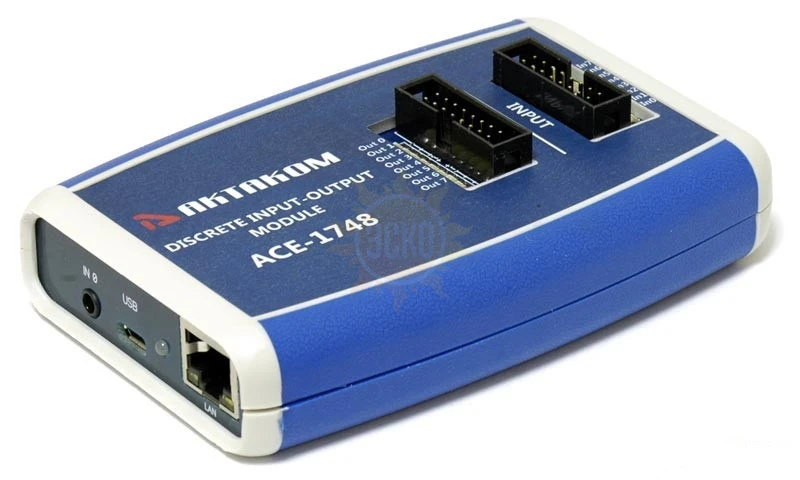

АСЕ-1748 USB/LAN модуль дискретного ввода-вывода 8-канальный

Общие параметры:

• Напряжение питания – 4.5 – 5.5 В
• Индикация подачи питания – светодиодная
• Интерфейс связи с ПК – USB (USB 1.1 FullSpeed 12 Мбит/c), Ethernet (10,100Base-T)
• Питание при работе по USB – от шины USB
• Питание при работе через Ethernet – от сетевого адаптера через USB-разъем на задней панели прибора
• Количество входных каналов – 8
• Количество выходных каналов – 8
• Количество каналов АЦП - 2
• Условия эксплуатации: температура -10^оС...+45^оС, влажность 20...90%

Параметры входов:

• Входной ток рабочий 1 мА / макс. 6 мА
• Максимальное входное обратное напряжение 6 B
• Максимальное входное прямое напряжение 24 В
• Минимальное прямое напряжение входа гарантированного срабатывания 4,5 B
• Время задержки срабатывания модуля по входу 10 мс
• Индикация состояния - светодиодная

Параметры выходов:

• Выходы модуля реализованы на быстродействующих МОП-реле со временем срабатывания/отпускания не более 3 мс
• Время срабатывания модуля по выходу - 10 мс
• Выходное сопротивление (выключенное состояние), более 10 Мом
• Выходное напряжение (максимальное) - 60 В
• Выходной ток рабочий - 130 мА
• Проходное сопротивление (в замкнутом состоянии) МОП-реле, не более 30 Ом
• Индикация состояния – светодиодная

Параметры входов АЦП:

• Допустимое входное напряжение 0 – 3.3 В
• Разрешение - 10 бит
• Интегральная нелинейность ±3 младших значащих бита
• Дифференциальная нелинейность ±2 младших значащих бита
• Ошибка смещения ±2 младших значащих бита

Особенности.

• Питание подается по интерфейсу microUSB, одновременно с подключением к ПК.

• При подключении к прибору по USB интерфейс LAN отключается.

• Для управления прибором через сеть, необходимо отключить прибор от ПК и подать питание с сетевого адаптера для питания или зарядки устройств через интерфейс USB.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для управления модулем дискретного ввода-вывода существуют приложения:

Для ОС Windows:

ADIO8 Aktakom Digital IO 8

Назначение

Программа AKTAKOM Digital IO8 служит для управления модулями дискретного ввода-вывода AKTAKOM ACE-1748 и ACE-1768. Приложение предоставляет возможность использовать все функции прибора и протоколировать события в файл. После установки программа работает через
главное окно:

• Группа "Подключение"
• Содержит элементы для поиска и подключения прибора к программе.
• Группа "АЦП"
• Показывает результаты измерений по двум встроенным аналого-цифровым преобразователям прибора в Вольтах. Диапазон измерений от 0 до 3В


• Группа меню “Входы”
  Данная группа предназначена для индикации состояния входных каналов. Группа “Входы” состоит из 8 индикаторов, которые показывают текущее состояние входов прибора ACE-1748. Если индикатор отображается не ярким цветом, то разность потенциалов на соответствующем входном канале соответствует логическому нулю. Если цвет индикатора яркий, то разность потенциалов соответствует логической единице. Номер индикатора соответствует номеру канала. Справа от индикаторов выводится код состояния входов в шестнадцатеричном виде.
• Группа меню “Выходы (состояние)”
  ­ Эта группа предназначена индикации состояния выходов. Группа “Выходы(состояние)” включает в себя 8 индикаторов, которые показывают
  текущее состояние выходных каналов прибора. Если индикатор отображается не ярким цветом, то ключ соответствующего выходного канала разомкнут. Если цвет индикатора яркий, то ключ замкнут. Номер индикатора соответствует номеру канала. Справа от индикаторов выводится код состояния выходов в шестнадцатеричном виде.
• Группа меню “Выходы (управление)”
  ­ Для коммутации контактов соответствующего выходного канала необходимо установить галочку в позиции, номер которой соответствует каналу. Номер управляющего элемента соответствует номеру канала. Справа от индикаторов имеется управляющий элемент для задания кода состояния выходов в шестнадцатеричном виде.
• Группа меню “Состояние выходов по умолчанию”
  Эта группа содержит 8 индикаторов, которые показывают текущее состояние на выходах прибора. Если индикатор отображается не ярким цветом, то соответствующий ключ на выходе разомкнут. Если цвет индикатора яркий, то ключ замкнут. Справа от индикаторов выводится код состояния выходов в шестнадцатеричном виде.
• Группа меню “Протокол”
  Группа “Протокол” предназначена для управления записью событий в файл протокола и содержит информационные и управляющие элементы
• Группа меню “Устройство”
  Содержит элементы для поиска и подключения прибора к программе.

ANC Aktakom Net Configurator

Назначение

Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.



АСЕ-174x_SDK комплект средств разработки ПО

Назначение

Полный комплект разработчика программного обеспечения содержит инструментальный драйвер для 8 канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748/АСЕ-1768. Драйвер содержит все необходимые функции для работы с прибором и представляет собой динамическую библиотеку (DLL) Windows, сопровождаемую заголовочным файлом для языка Си, функциональным деревом LabWindows и полностью повторяющей его библиотекой инструментов для LabVIEW. Дополнительно (в отличие от базовой версии АСЕ-174х_SDK_Base) прилагаются примеры программирования 8 канального USB / LAN модуля дискретного ввода - вывода АСЕ-1748 с использованием описываемого драйвера в LabWindows и LabVIEW в различных режимах.

Функции библиотеки драйвера могут быть вызваны из любой другой среды программирования обычным для DLL способом. В качестве примера такого использования драйвера прилагаются проекты для Borland C++ Builder 6, NI LabWindows/CVI и MS Visual C++.

Основным достоинством полного пакета SDK является быстрая разработка приложений на основании представленных примеров программирования для различных сред программирования, позволяющих использовать предложенную типовую структуру приложения.

Состав комплекта

• динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
• заголовочный файл библиотеки на языке Си;
• файл справки с описанием всех функций библиотеки;
• соответствующее библиотеке функциональное дерево и пример приложения для среды NI LabWindows/CVI;
• соответствующая библиотеке палитра функции и пример приложения для среды NI LabVIEW;
• пример графического приложения для среды Borland C++Builder (все необходимые исходные файлы проекта);
• пример консольного приложения для среды Microsoft Visual C++ (все необходимые исходные файлы проекта);

Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.

Для ОС Андроид:

• для индикации состояния входов и управления сигналами на выходах с использованием мобильного устройства (смартфон, планшет).

В модуле имеется Web интерфейс, обеспечивающий дистанционный контроль состояния входов и ручного управления выходами при использовании любого привычного браузера (IE, Chrome).

Стандартная комплектация

• Модуль
• Краткая инструкция
• руководство по эксплуатации**
• Программное обеспечение
  • ACE-17x8_SDK_Base Базовый комплект средств разработки ПО
  • ADIO8 Aktakom Digital IO 8 Программное обеспечение
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  • ASDIO8 Aktakom Smart Digital IO 8 Программное обеспечение
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
