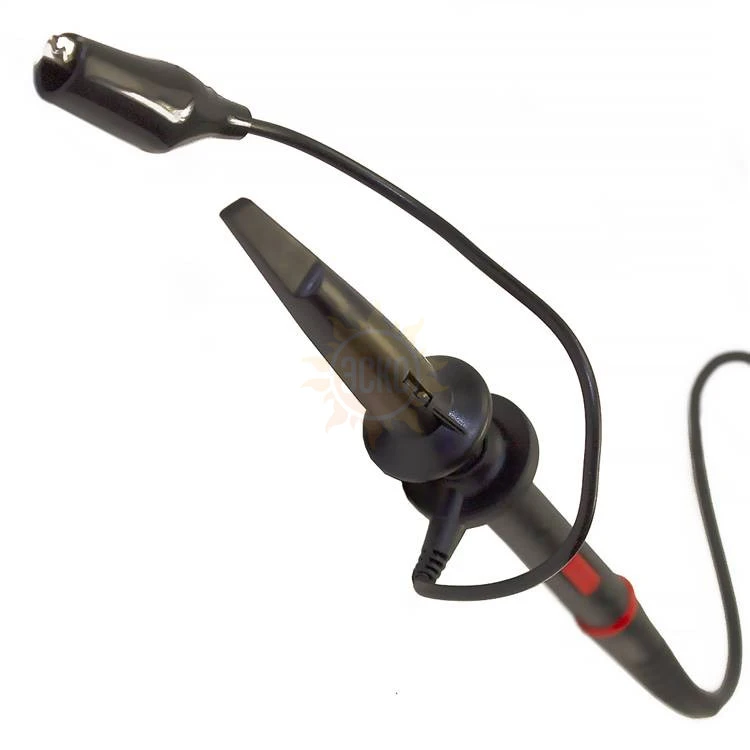

В современной практике ремонта и настройки электронного оборудования осциллограф стал незаменимым измерительным прибором. Для подключения осциллографа к исследуемым цепям необходим пробник. В зависимости от диапазона частот, амплитуды сигнала, а также типа исследуемой цепи необходимы различные пробники. МЕГЕОН 25015 - универсальный осциллографический пробник с переключаемым коэффициентом деления х1 и х10 и полосой пропускания до 60 МГц. Изделие комплектуется двумя насадками, которые позволяют безопасно подключаться к измеряемой цепи. В комплект входит насадка для подключения к выводам SMD-компонентов. При использовании МЕГЕОН 25015 с многоканальными осциллографами наличие возможности цветовой маркировки значительно облегчит идентификацию пробника и снизит вероятность ошибок при подключении.
Особенности пробника для осциллографа МЕГЕОН 25015:
- Переключаемый делитель х1/х10;
- Полоса пропускания 60 МГц;
- Гибкий кабель.
Характеристики МЕГЕОН 25015
| Параметр | Значение |
| Полоса пропускания | 60 МГц |
| Коэффициенты деления | х1 и х10 |
| Входная емкость в режиме х1 | 98 пФ ±10% |
| Входная емкость в режиме х10 | 33 пФ ±4 пФ |
| Сопротивление в режиме х1 | 120 Ом ±10% |
| Сопротивление в режиме х10 | 9 МОм ±1% |
| Максимальное входное напряжение в режиме х1 | 200 В |
| Максимальное входное напряжение в режиме х10 | 600 В |
| Длина соединительного кабеля | 1130 мм |
| Тип соединетельного разъема | MCX |
| Масса | 40 г |
Комплектация МЕГЕОН 25015
| № | Наименование | Количество |
| 1 | Пробник для осциллографа МЕГЕОН 25015 | 1 |
| 2 | Маркировочное кольцо | 9 |
| 3 | Насадка на SMD | 1 |
| 4 | Насадка крючок | 1 |
