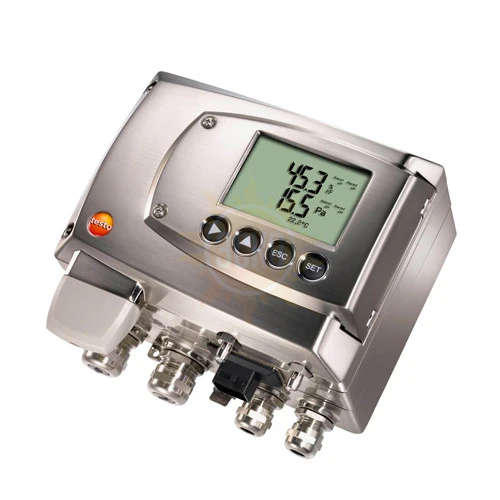

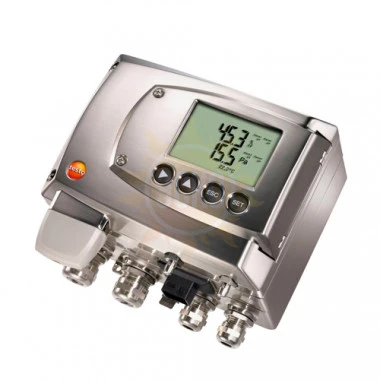

testo 6381 - трансмиттер дифференциального давления для установки в нормальных зонах

распечатать описание в PDF

Артикул: 0555 6381

testo 6381 - трансмиттер дифференциального давления для установки в нормальных зонах

Дисплей

Опция: 3-х строчный ж/к дисплей с многоязычным меню управления

Погрешность

0,15 °С / 32,2 °F

Класс защиты

IP65

Температура рабочая

от -5 до +50 °C

Температура хранения

-20 … 60 °С

Размеры

162×122×77 мм

Вес

1,960 кг; опция: промежуточный слой Ethernet 0.610 кг

цена по запросу

с поверкой +1 400 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Testo в России

Описание трансмиттера дифференциального давления для установки в нормальных зонах testo 6381

testo 6381 осуществляет измерение дифференциального давления, скорости потока, объемного расхода; опционально: измерение влажности и температуры. Автоматическая настройка нулевой точки гарантирует высокую, не зависимую от температуры, точность и долгосрочную стабильность. Диапазон измерения до 10 Па обеспечивает высокую точность при измерении низких давлений. Ethernet, релейные и аналоговые выходы позволяют выполнить оптимальную интеграцию трансмиттеров в индивидуальные автоматизированные системы.

Трансмиттер testo 6381 имеет широкий спектр применения (чистые помещения, процессы осушки, процессы розлива и дозировки – в системах окрашивания распылением).

Благодаря опциональному зонду серии testo 6610 возможна регистрация показаний влажности и температуры без необходимости в дополнительных приборах.

Одним из преимуществ модели testo 6381 является возможность автоматической настройки нулевой точки, обеспечивающая высокую точность и долгосрочную стабильность. Интегрированная функция самодиагностики и заблаговременного оповещения также способствует высокой степени эксплуатационной готовности системы.

Область применения трансмиттера дифференциального давления для установки в нормальных зонах testo 6381

Мониторинг дифференциального давления между чистыми помещениями; опционально: одновременное измерение температуры и влажности окружающей среды;
Мониторинг процессов осушки;
Измерение дифференциального давления в процессах розлива и дозировки, а также системах окрашивания методом распыления;
Измерение дифференциального давления, скорости потока и объемного расхода; опционально: измерение влажности и температуры.

Особенности трансмиттера дифференциального давления для установки в нормальных зонах testo 6381

Автоматическая настройка нулевой точки гарантирует высокую, не зависимую от температуры точность и долгосрочную стабильность;
Возможность высокоточного измерения давления в низких диапазонах (до 10 Па);
Прочный металлический корпус обеспечивает защиту от воздействия критических условий окружающей среды;
Дисплей с многоязычным меню управления и функцией оптического сигнального оповещения;
Ethernet, релейные и аналоговые выходы позволяют выполнить оптимальную интеграцию трансмиттера в индивидуальные системы автоматизации;
Функция самодиагностики и предварительного оповещения гарантирует высокую работоспособность системы;
ПО P2A для параметризации, настройки и анализа экономит Ваше время и затраты при выполнении пусконаладочных работ и технического обслуживания;
Возможность градуировки диапазона на ±50% от конечного значения и свободная градуировка в пределах диапазона измерения;
Конфигурация функции сигнального оповещения: возможность настройки задержки сигнала и выбор типа подтверждения оповещения.

Технические характеристики трансмиттера дифференциального давления для установки в нормальных зонах testo 6381

Параметр	Значение
Дифференциальное давление
Диапазон измерения	0 … 10 Па	-10 … 10 Па
	0 … 50 Па	-50 … 50 Па
	0 … 100 Па	-100 … 100 Па
	0 … 500 Па	-500 … 500 Па
	0 … 10 гПа	-10 … 10 гПа
	0 … 50 гПа	-50 … 50 гПа
	0 … 100 гПа	-100 … 100 гПа
	0 … 500 гПа	-500 … 500 гПа
	0 … 1000 гПа	-1000 … 1000 гПа
Погрешность измерения*	0,5% от конечного значения диапазона измерения ±0,3 Па
Свободно выбираемые единицы измерения	Па, дополнительные единицы измерения в разделе Варианты конфигурации
Сенсор	Пьезорезистивный сенсор
Автоматическая настройка нулевой точки	Через магнитный клапан,периодичность настройки на выбор: 15 с, 30 с, 1 мин, 5 мин, 10 мин
Допустимая нагрузка	Диапазон измерения	Перегрузка
	0 … 10 Па	20000 Па
	0 … 50 Па	20000 Па
	0 … 100 Па	20000 Па
	0 … 500 Па	20000 Па
	0 … 10 гПа	200 гПа
	0 … 50 гПа	750 гПа
	0 … 100 гПа	750 гПа
	0 … 500 гПа	2500 гПа
	0 … 1000 гПа	2500 гПа
	-10 … 10 Па	20000 Па
	-50 … 50 Па	20000 Па
	-100 … 100 Па	20000 Па
	-500 … 500 Па	20000 Па
	-10 … 10 гПа	200 гПа
	-50 … 50 гПа	750 гПа
	-100 … 100 гПа	750 гПа
	-500 … 500 гПа	2500 гПа
	-1000 … 1000 гПа	2500 гПа
Влажность
Диапазон измерения	В зависимости от подключенного зонда
Погрешность	В зависимости от подключенного зонда
Единицы измерения (на выбор)	%ОВ, дополнительные единицы измерения в разделе Варианты конфигурации
Температурная зависимость/коэффициент	±0,02 % ОВ (при отключениях температуры от 25 °С)
Сенсор	Емкостный сенсор
Температура
Диапазон измерения	В зависимости от подключенного зонда
Погрешность	0,15 °С / 32,2 °F
Единицы измерения (на выбор)	°С / °F
Сенсор	Pt 1000 1/3 Класса В; Pt 100 1/3 Класса В (testo 6615)
Общие технические характеристки
Материал	Металлический корпус
Размеры	162×122×77 мм
Вес	1,960 кг; опция: промежуточный слой Ethernet 0.610 кг
Дисплей	Опция: 3-х строчный ж/к дисплей с многоязычным меню управления
Класс защиты	IP65
EMC	Директива ЕС: 2004/108/ЕС
Аналоговые выходы
Количество	Стандарт: 1; для зонда влажности/температуры (опционально): 3
Тип выхода	0/4 … 20 мА (4-х проводной) (24 В АС/DC) 0 … 10 В (4-х проводной) (24 B AC/DC)
Частота измерения	1/с
Разрешение	12 бит
Градуировка	Диффиринциальное давление: градуировка диапазона на ±50% от конечного значения диапазона; свободная градуировка в пределах диапазона
Максимальная нагрузка	500 Ω
Прочие выходы
Enhernet	Опциально с модулем Enhernet
Реле	Опция: 4 релейных выхода (свободное назначение для каналов измерений или как общий сигнал тревоги через меню управл. ПО Р2А), до 250 В АС/3А (нормально открытый или нормально закрытый)
Цифровой выход	Mини-DIN для ПО Р2А
Питание
Напряжения	20 … 30 В АС/DC, 300 мА - потребление тока, гальванически разделенные линии сигнала тревоги и линия питания
Рабочие условия
Рабочая температура (корпус)	-5 … 50 °С
Температура хранения	-20 … 60 °С

*Определение погрешности измерений в соответствии с GUM (Руководство по определению погрешности измерений): ±0,8% от конечного значения ±0,3 Па

GUM: стандарт ISO для определения погрешности измерения с целью получения возможности анализа и сравнения измерительных процедур, проводимых во всех странах мира. При определении погрешности учитываются следующие факторы:
- Гистерезис;
- Линейность;
- Воспроизводимость;
- Настройка параметров индивидуальной/заводской калибровки;
- Тестирование по месту замера.

Комплект поставки testo 6381

№	Наименование	Количество
1	Трансмиттер дифференциального давления testo 6381 в зависимости от выбранной конфигурации	1
