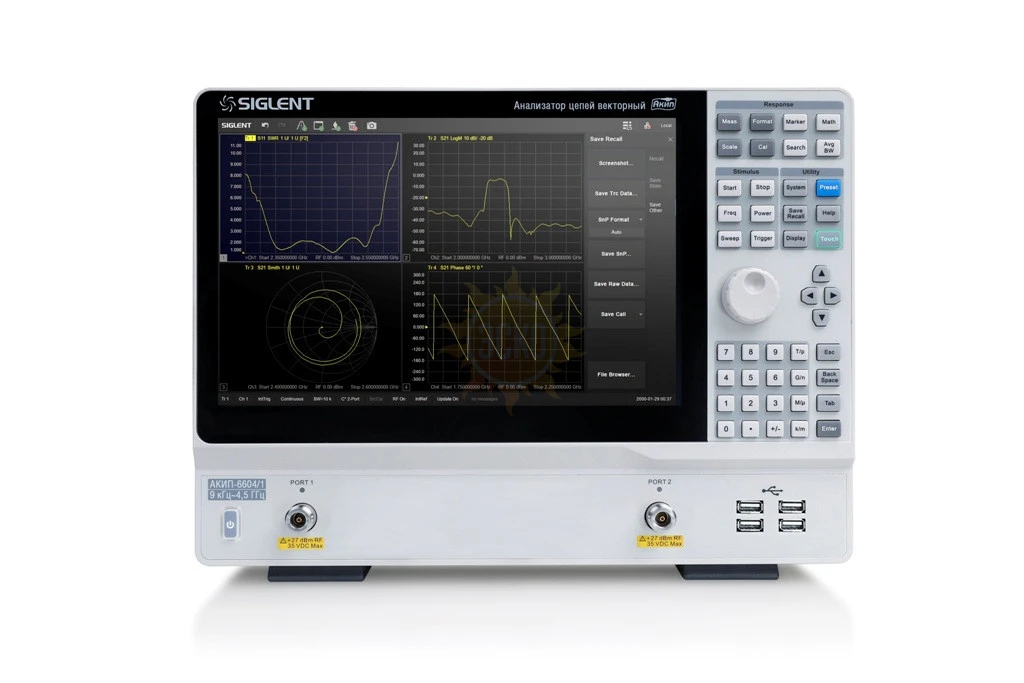

Анализатор цепей векторный АКИП-6604/3

АКИП-6604/3 –векторный анализатор цепей с частотным диапазоном от 9 кГц до 8,5 ГГц, с поддержкой 2-х портовых измерений S-параметров. Основной и важной особенностью векторного анализатора цепей АКИП-6604/3 является возможность обнаружения и наблюдения фазовых соотношений исследуемых сигналов. Анализатор поддерживает несколько видов калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, а также расширенную калибровку, что обеспечивает повышенную гибкость при проведении исследовательских и научных разработок.

Анализатор АКИП-6604/3 применяется в сфере НИОКР и в условиях производства для проведения работ по тестированию и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителях.

Основные задачи АКИП-6604/3

• Анализ достоверности передачи сигнала
• Испытания ВЧ-компонентов
• Измерение режекторных фильтров с высоким коэффициентом подавления в полосе заграждения
• Испытания двухпортовых модулей
• Измерения параметров материалов

Ключевые особенности АКИП-6604/3

• Рабочий диапазон частот от 9 кГц до 8,5 ГГц
• Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
• Диапазон установки выходного уровня: - 55 дБм … 10 дБм
• Разрешение: 1 Гц, 0,05 дБ
• Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
• Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка (SOLT, SOLR, TRL)
• Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (доступно при установленной опции), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)
• Поддержка инжекторов питания (Bias-Tees)
• Цветной сенсорный экран с разрешением 1280x80
• Поддержка нескольких режимов вывода результатов измерений
• Интерфейсы: USB, LAN, GPIB (опция)
• Дистанционное управление
• Видео выход (HDMI)
