Описание

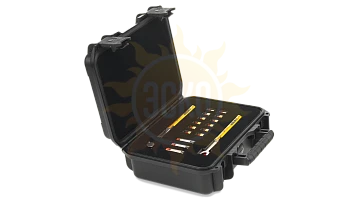

Прецизионный калибровочный/верификационный комплект мер коэффициентов передачи и отражения Keysight 85059B 1 mm разработан для векторных анализаторов цепей, работающих в диапазоне частот от постоянного тока до 120 ГГц.
Тип коаксиальных соединителей мер по стандарту IEEE 287-2007: 1 мм вилка, 1 мм розетка
Допускаемые значения амплитуды ККО мер «Согласованная нагрузка» в диапазоне частот, не более
от 0 до 14 ГГц -30 дБ
св. 14 до 18 ГГц -28 дБ
св. 18 до 40 ГГц -26 дБ
св. 40 до 50 ГГц -22 дБ
св. 50 до 120 ГГц -5 дБ
Допускаемые значения амплитуды ККО мер «Холостой ход» в диапазоне частот, не менее
от 0 до 18 ГГц -0,05 дБ
св. 18 до 50 ГГц -0,12 дБ
св. 50 до 75 ГГц -0,12 дБ
св. 75 до 100 ГГц -0,14 дБ
св. 100 до 120 ГГц -0,14 дБ
Пределы допускаемого отклонения фазы ККО от номинального значения для мер «Холостой ход» в диапазоне частот, градус
от 0 до 18 ГГц ±2
св. 18 до 50 ГГц ±3
св. 50 до 75 ГГц ±7
св. 75 до 100 ГГц ±9
св. 100 до 120 ГГц ±9
