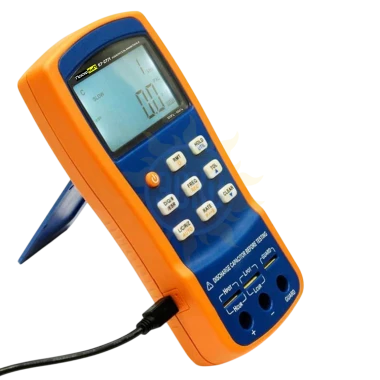

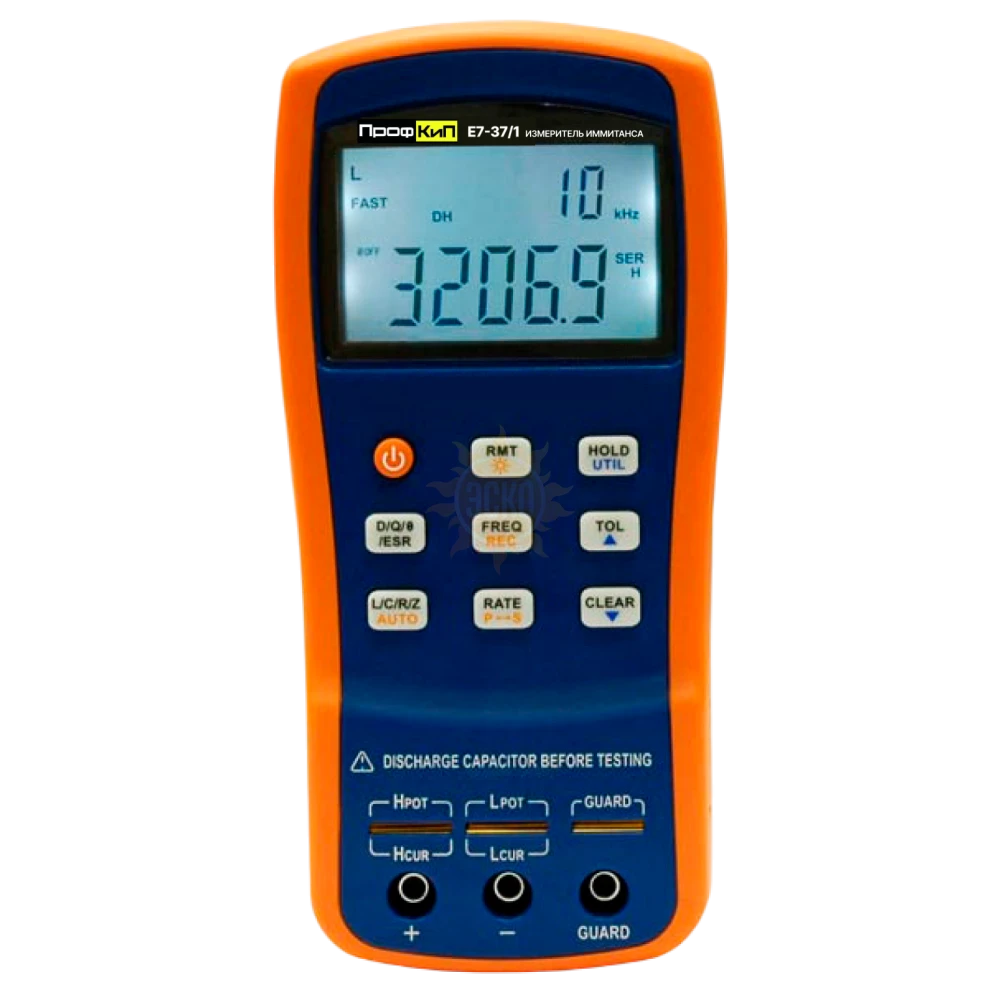

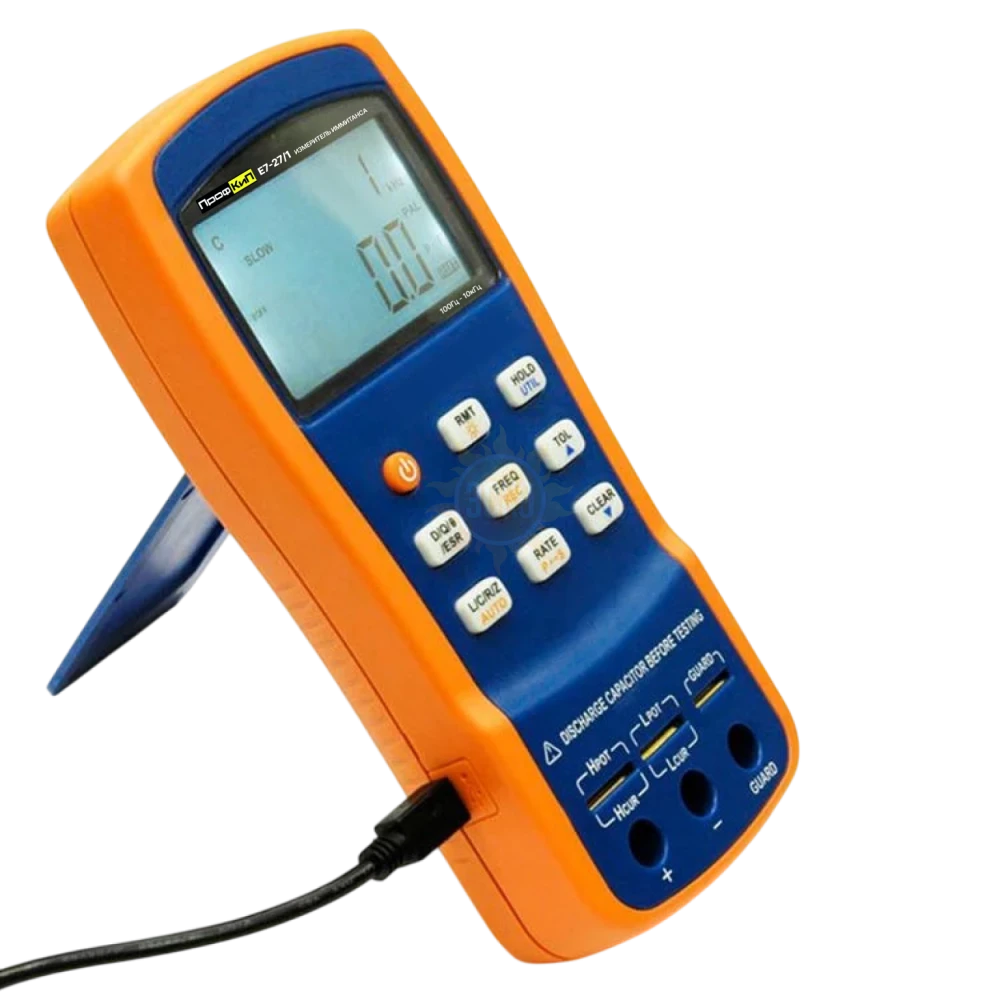

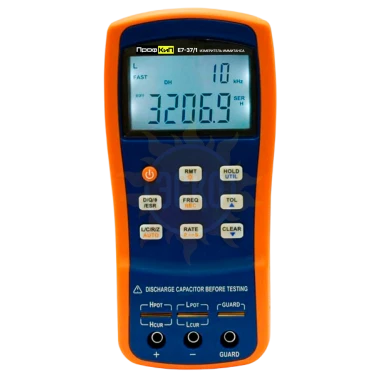

ПрофКиП Е7-27/1 измеритель иммитанса (RLC) портативный

распечатать описание в PDF

ПрофКиП Е7-27/1 измеритель иммитанса (RLC) портативный

71 040 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
94413-25
до 23.01.2030

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Е7-27/1 измеритель иммитанса (RLC) портативный

Назначение измерителя иммитанса портативного ПрофКиП Е7-27/1

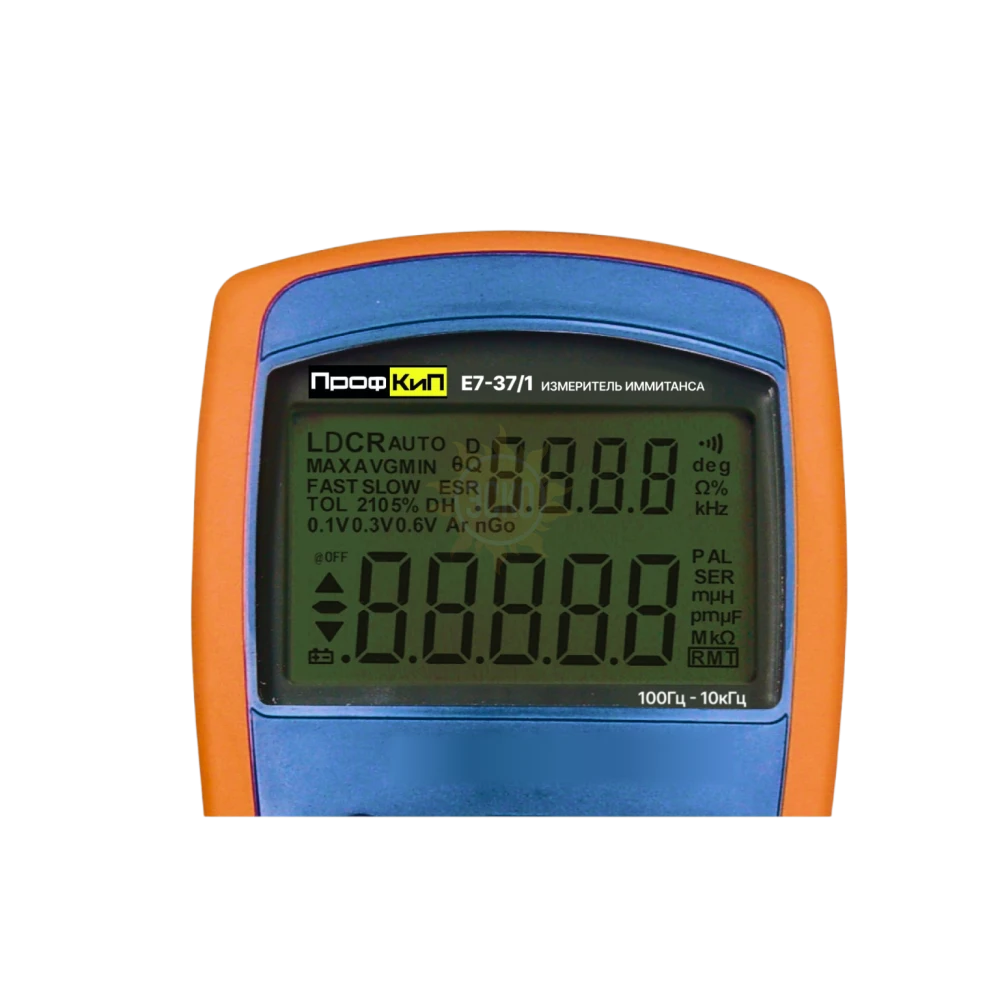

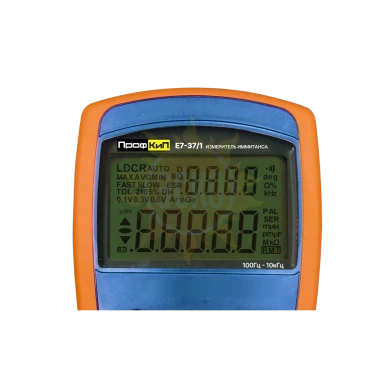

Измерители иммитанса портативные ПрофКиП Е7-27/1 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.




Особенности измерителя иммитанса портативного ПрофКиП Е7-27/1
• Максимальная частота тестового сигнала: 10кГц • Базовая погрешность: 0,25% • Типичное сверхнизкое энергопотребление: 25 мА • Интеллектуальная функция автоматического измерения иммитанса • Скорость тестирования переменного тока до 4 измерений в секунду • Зарядка аккумулятора при запуске и остановке • Функция защиты тестовых выводов • Хранение данных, запись максимальных/минимальных/средних значений • Программное обеспечение • Яркий двухцветный литой корпус

Метрологические характеристики измерителя иммитанса портативного ПрофКиП Е7-27/1

Метрологические характеристики в режиме измерения электрической емкости модификации ПрофКиП Е7-27/1
Частота испытательного сигнала	Верхний предел поддиапазона измерений	Пределы допускаемой абсолютной погрешности измерений
100, 120 Гц	20 мФ	±(0,05·Сх+0,005) мФ
	4 мФ	±(0,015·Сх+0,0003) мФ
	400 мкФ	±(0,015·Сх+0,02) мкФ
	40 мкФ	±(0,01·Сх+0,002) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,0025·Сх+0,02) нФ
	40 нФ	±(0,0035·Сх+0,003) нФ
	4 нФ	±(0,0125·Сх+0,0005) нФ
1 кГц	1000 мкФ	±(0,02·Сх+0,5) мкФ
	400 мкФ	±(0,015·Сх+0,03) мкФ
	40 мкФ	±(0,01·Сх+0,002) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,0025·Сх+0,02) нФ
	40 нФ	±(0,0025·Сх+0,002) нФ
	4 нФ	±(0,0035·Сх+0,0003) нФ
	400 пФ	±(0,0125·Сх+0,05) пФ
10 кГц	100 мкФ	±(0,03·Сх+0,05) мкФ
	40 мкФ	±(0,015·Сх+0,003) мкФ
	4 мкФ	±(0,01·Сх+0,0002) мкФ
	400 нФ	±(0,0025·Сх+0,02) нФ
	40 нФ	±(0,0025·Сх+0,002) нФ
	4 нФ	±(0,0025·Сх+0,0002) нФ
	400 пФ	±(0,0035·Сх+0,03) пФ
	40 пФ	±(0,0125·Сх+0,05) пФ
Сх – измеренное значение электрической емкости
Метрологические характеристики в режиме измерения индуктивности модификации ПрофКиП Е7-27/1
100, 120 Гц	1000 Гн	±(0,01·Lх+0,3) Гн
	400 Гн	±(0,0035·Lх+0,02) Гн
	40 Гн	±(0,0025·Lх+0,002) Гн
	4 Гн	±(0,0025·Lх+0,0002) Гн
	400 мГн	±(0,0025·Lх+0,02) мГн
	40 мГн	±(0,0045·Lх+0,002) мГн
	4 мГн	±(0,014·Lх+0,0005) мГн
1 кГц	100 Гн	±(0,01·Lх+0,03) Гн
	40 Гн	±(0,0035·Lх+0,002) Гн
	4 Гн	±(0,0025·Lх+0,0002) Гн
	400 мГн	±(0,0025·Lх+0,02) мГн
	40 мГн	±(0,0025·Lх+0,002) мГн
	4 мГн	±(0,0045·Lх+0,0002) мГн
	400 мкГн	±(0,014·Lх+0,5) мкГн
10 кГц	1000 мГн	±(0,008·Lх+0,3) мГн
	400 мГн	±(0,0035·Lх+0,02) мГн
	40 мГн	±(0,0025·Lх+0,002) мГн
	4 мГн	±(0,003·Lх+0,0002) мГн
	400 мкГн	±(0,0045·Lх+0,02) мкГн
	40 мкГн	±(0,014·Lх+0,05) мкГн
Lх – измеренное значение индуктивности
Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей) модификации ПрофКиП Е7-27/1
100, 120 Гц, 1 кГц, 10 кГц	10 МОм	±(0,03·Rх+0,005) МОм
	4 МОм	±(0,0125·Rх+0,0003) МОм
	400 кОм	±(0,0035·Rх+0,02) кОм
	40 кОм	±(0,0025·Rх+0,002) кОм
	4 кОм	±(0,0025·Rх+0,0002) кОм
	400 Ом	±(0,0025·Rх+0,02) Ом
	40 Ом	±(0,0035·Rх+0,002) Ом
	4 Ом	±(0,01·Rх+0,0003) Ом
	0,4 Ом	±(0,03·Rх+0,0005) Ом
Rх – измеренное значение электрического сопротивления переменного тока

Основные технические характеристики измерителя иммитанса портативного ПрофКиП Е7-27/1
Наименование характеристики		Значение
Напряжение питания, В:		9
Нормальные условия измерений:
- температура окружающей среды, °С		от +18 до +28
- относительная влажность, %, не более		75
Условия эксплуатации:
- температура окружающей среды, °С		от 0 до +40
- относительная влажность при +40 °C, %, не более		76
Габаритные размеры (длина × ширина × высота), мм, не более:		190 × 90 × 41
Масса, кг, не более:		0,35

Комплект поставки измерителя иммитанса портативного ПрофКиП Е7-27/1
Измеритель иммитанса портативный ПрофКиП Е7-27/1		1шт
Короткие провода со штекерами и зажимами типа «крокодил»		2шт
5-ти проводной измерительный кабель с зажимами Кельвина		1шт
Пинцет-адаптер для SMD компонентов		1шт

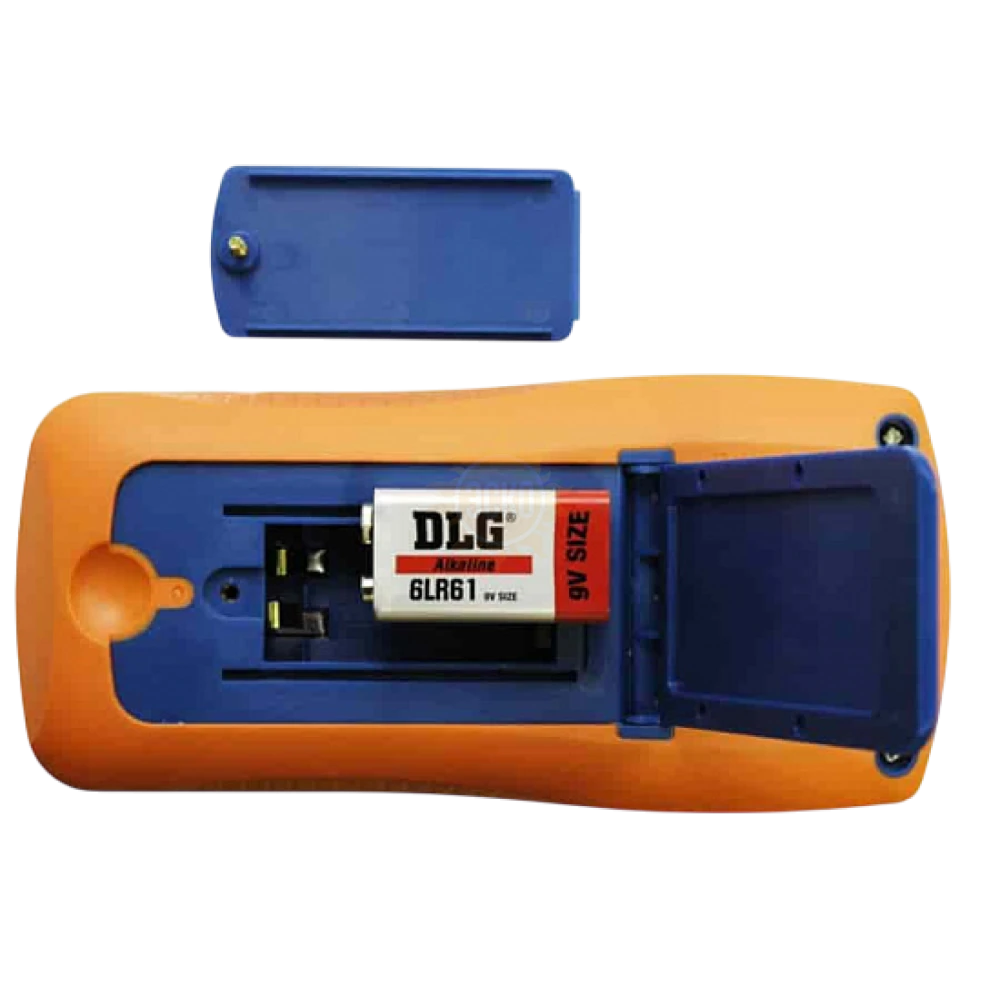

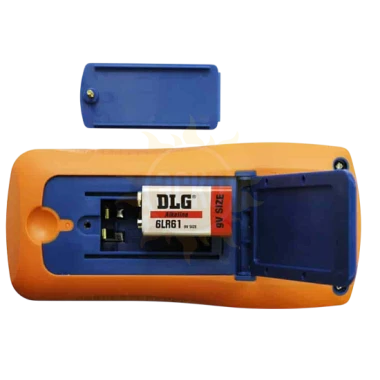

Батарея 9 В типа «Крона»		1шт
Кабель USB		1шт
Руководство по эксплуатации		1экз
