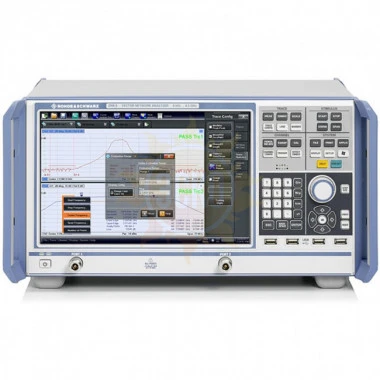

ZNB4 — векторный анализатор цепей (4 порта)

Многолетний опыт работы в сфере векторного анализа цепей принес свои плоды. Семейство анализаторов цепей ZNB задет новые стандарты скорости измерений, точности и простоты работы с прибором. Широкий выбор измерительных приложений и новые алгоритмы калибровки открывают еще больше возможностей для научных исследований в самых разнообразных отраслях промышленности и науки.

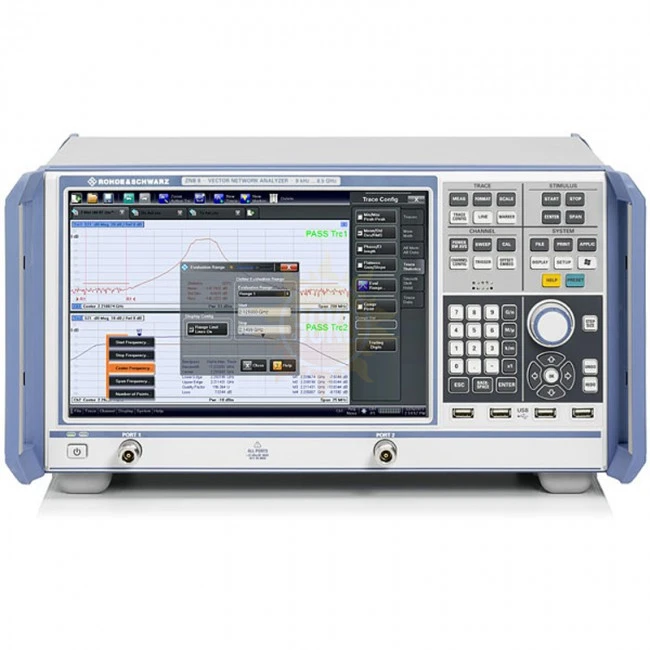

 Векторный анализатор цепей ZNB​ выпускается в нескольких исполнениях:

• ZNB​4 - от 9 кГц до 4,5 ГГц;
• ZNB​8 - от 9 кГц до 8,5 ГГц;
• ZNB​20 - от 100 кГц до 20 ГГц;
• ZNB​40 - от 100 кГц до 40 ГГц.

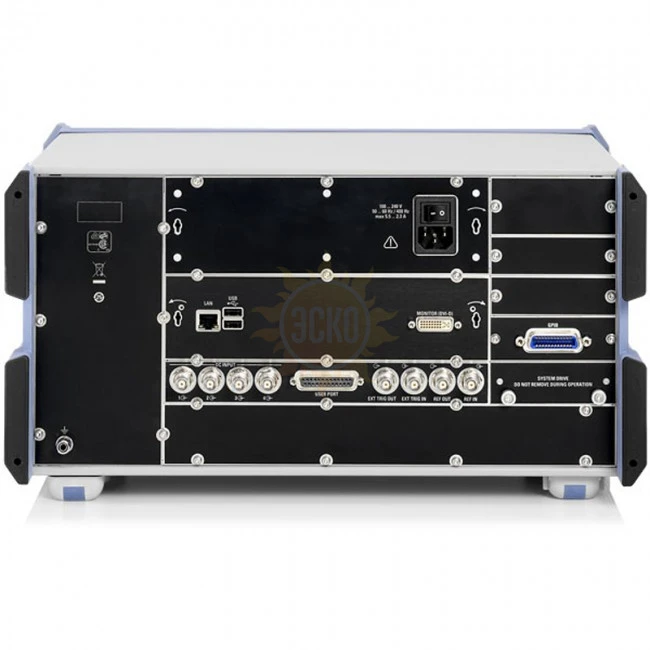

Особенности векторного анализатора цепей ZNB:

• 2 или 4 измерительных порта;
• 2-й внутренний источник (опция) для 4-портовых моделей;
• Полосы ПЧ: от 1 Гц до 1 МГц (опционально до 10 МГц);
• Динамический диапазон до 140 дБ (тип. 150 дБ);
• Широкий диапазон мощности: от -85 дБм до +13 дБм;
• Высокая скорость измерений: <5 мс;
• Анализ во временной области (опция);
• Измерения с преобразованием частоты (опция);
• Интермодуляционные измерения (опция);
• Большой сенсорный дисплей диагональю 30,7 см (12,1”);
• Операционная система Windows;
• Дополнительный съемный жесткий диск.

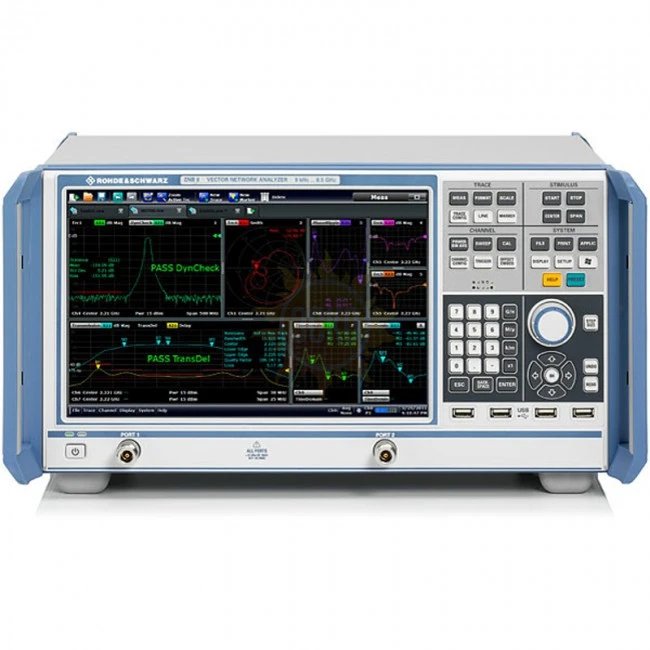

Описание векторного анализатора цепей ZNB:

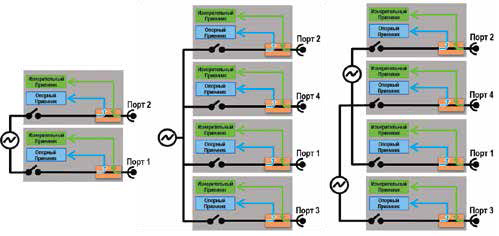

В связи с быстрым развитием техники использование многопортовых устройств стало обычным явлением. В результате, при прочих равных условиях, 2 и 4-портовые анализаторы цепей ZNB становятся более предпочтительными. Второй встроенный независимый источник, доступный только в 4-портовых моделях, упрощает измерительную установку при испытаниях усилителей, смесителей и преобразователей частоты.

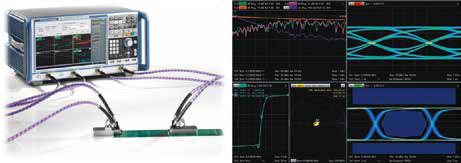

При разработке компонентов таких как: кабели, разъемы, печатные платы, более четко выявить характеристики поможет анализ во временной области (опция ZNB-K2). Функциональным дополнением, при исследовании компонентов высокоскоростных цифровых систем, послужит возможность измерения глазковых диаграмм (опция ZNB-K20).

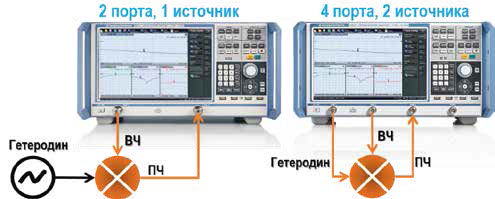

Опция ZNB-K4 (измерения с преобразованием частоты) позволяет задавать смещение между частотами источника и приёмника, что дает возможность измерять гармонические составляющие на выходе ИУ, а также измерять характеристики амплитуды, фазы и ГВЗ устройств с преобразованием частоты, например, смесителей.

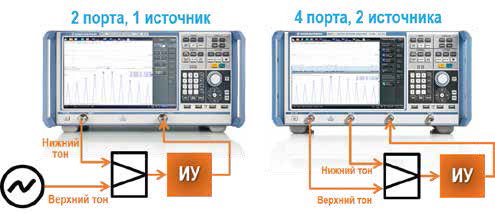

Одной из основных причин, снижающих рабочие характеристики ИУ, являются интермодуляционные составляющие, возникающие при подаче на вход ИУ нескольких сигналов. Оценить нелинейные свойства ИУ поможет опция интермодуляционных измерений (ZNB-K14).
