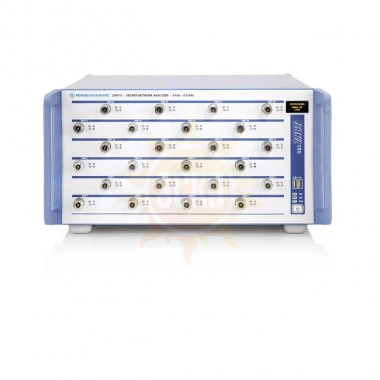

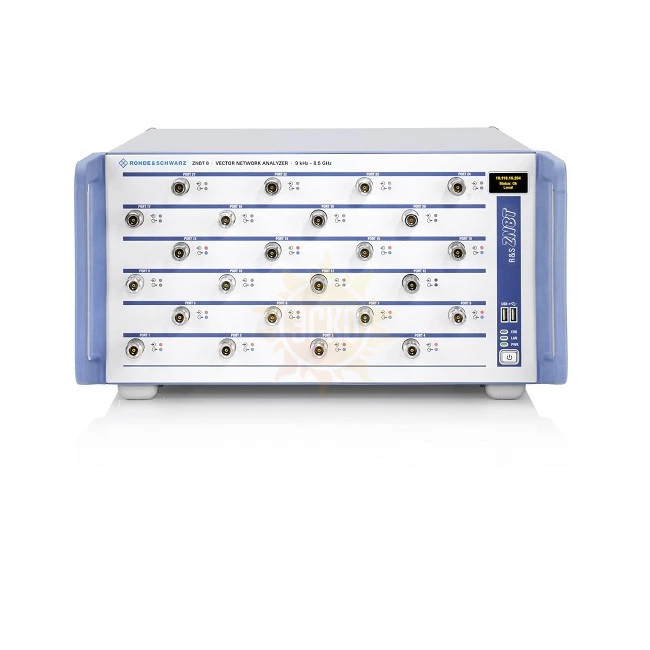

Rohde & Schwarz ZNBT8

Артикул: 1318.7006.24

Частотный диапазон от

9 кГц

Частотный диапазон до

8.5 ГГц

Кол-во встроенных портов

Динамический диапазон

140 дБ

Мощность

-55 дБм до +13 дБм

Полоса ПЧ

от 1 Гц до 1 МГц

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 66923-17
до 09.03.2027

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz ZNBT8

R&S®ZNBT8 – векторный анализатор цепей первый в мире с 24 портами. Диапазон частот от 9 кГц до 8,5 ГГц

Базовый блок ZNBT8 имеет 4 порта (апгрейд до 8, 12, 16, 20 или 24 портов)
Частотный диапазон от 9 кГц до 8,5 ГГц
Широкий динамический диапазон до 140 дБ
Малое время развёртки: 6 мс для 201 точки
Широкий диапазон развёртки по мощности: до 100 дБ
Полосы ПЧ от 1 Гц до 10 МГц
Высокая температурная стабильность до 0,01 дБ/°С
Более чем 100 трасс и каналов
Простая конфигурация для многопортовых измерений
Ручные и автоматические методы калибровки оптимизированные для многопортовых приложений
Совместимость с анализаторами цепей серийR&S®ZVxи R&S®ZNx

Платформа для сложных многопортовых измерений

Когда скорость имеет значение

Превосходные измерительные характеристики

Комплексный анализ активных и пассивных компонентов

Более чем 100 трасс и каналов для комплексной характеризации компонентов
Широкий диапазон виртуальных согласующих цепей для встраивания/исключения в реальном времени
Преобразование частоты для измерений миксеров и смесителей
Простая и быстрая характеризация балансных устройств
Анализ во временной области с возможностью сегментирования
Измерения тока и напряжения

Параметры	Значение
Диапазон частот	9 кГц - 8,5 ГГц
Время измерения	<2 мс
Динамический диапазон	до 140 дБ (тип) (без опц. ступ. аттенюаторов)
Выходная мощность	-55 дБм до +13 дБм (тип. +15 дБм)
Полоса ПЧ	от 1 Гц до 1 МГц (до 10 МГц с опцией ZNBT-K17)
Погрешность измерения коэффициента передачи	< 0,04 дБ или < 0,3° (выше 100 кГц; уровень -40 дБ до +5 дБ)
Точек измерения на кривую	от 2 до 100’001 (на трассу)
