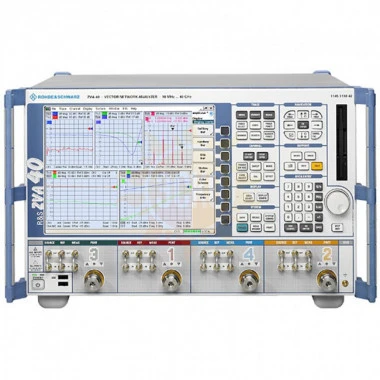

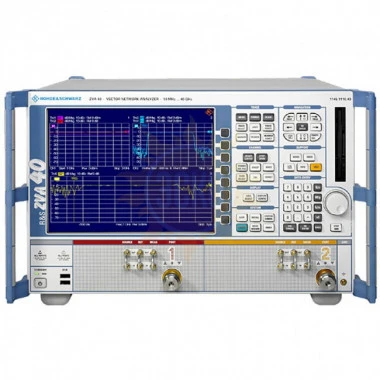

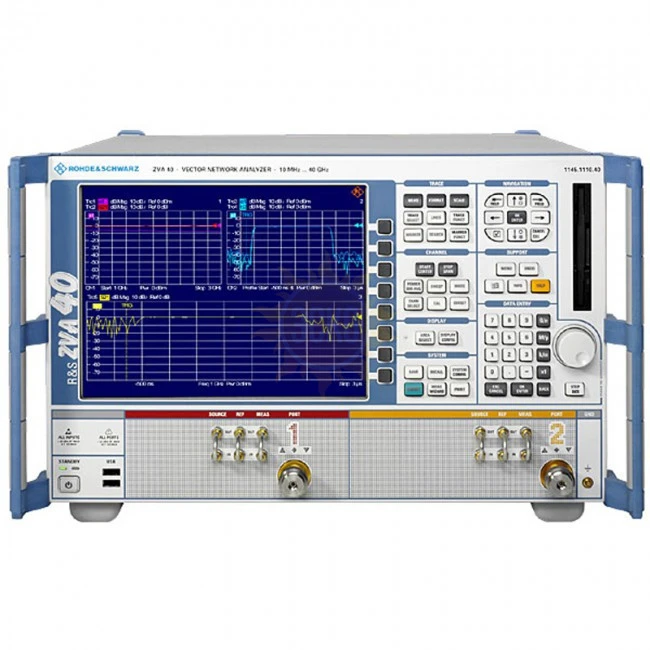

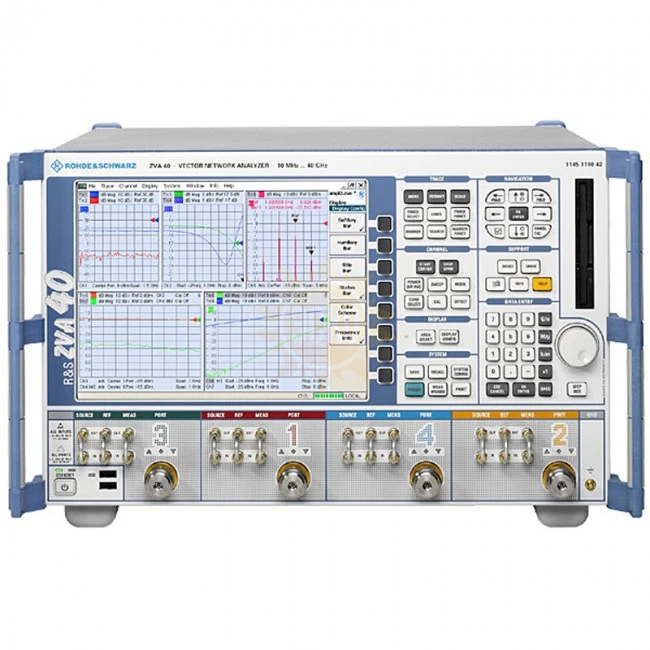

Rohde & Schwarz ZVA40 — векторный анализатор цепей (2 порта, 40 ГГц, 2.4мм(m)

Анализатор цепей Rohde Schwarz ZVA40 2 порта 2,4 мм - профессиональный прибор с высокой чувствительностью, широким динамическим диапазоном и быстрыми синтезаторами, обеспечивающими высокую скорость измерений. Данное устройство является невероятно полезным как для лабораторных исследований, так и для работ на производстве. Наличие второго внутреннего источника сигнала, который можно использовать в качестве маломощного генератора электрических колебаний для измерения коэффициента преобразования.

Некоторые характеристики

• Диапазон частот от 10 МГц до 40 ГГц.
• Полоса ПЧ - от 1 Гц до 1 МГц.
• Время измерения на одну точку менее 3,5 мкс.
• Операционная система Windows XP Embedded.

Особенности работы

Широкие полосы ПЧ в совокупности с быстрыми синтезаторами дает возможность Rohde Schwarz ZVA40 проводить измерение за максимально короткое время, обеспечивая высокую эффективность при ручной регулировке и при работе в автоматизированном производственном цикле. При этом в режиме непрерывного синусоидального сигнала процесс измерения занимает всего 3,5 мкс на каждую точку, а частотное свипирование длится менее 5 мс. Благодаря широкому динамическому диапазону и малому фазовому шуму, высокая скорость анализатора цепей не сказывается на точности измерений.

Прибор дает возможность проводить измерения характеристик оборудования в условиях любых воздействий, что позволяет объединить более 100 кривых на отдельных диаграммах и связать их с более чем 100 разнообразными каналами. При этом все необходимые параметры вы можете вывести на яркий широкий экран Rohde Schwarz ZVA40. Также есть возможность переименования кривых, каналов и маркеров для удобной идентификации.

Оснащение встроенным редактором формул дает возможность рассчитывать характеристики кривых с помощью сложных математических уравнений. Такая функция позволяет соединять между собой любые активные кривые, сохранять их в режиме on-line, повторно их загружать без использования дополнительных программ анализа.

Процессор на основе операционной системы Windows XP Embedded дает возможность сохранять результаты измерений и добавлять их в отчетную документацию в форматах: *.bmp, *.png, *.jpg или *.emf. Данные кривых можно сохранять в файлах *.snp, *.csv или *.dat для анализа и постобработки на ПК. Также вы можете импортировать в устройство файлы кривых в форматах: *.snp и *.csv, полученных на других приборах.
