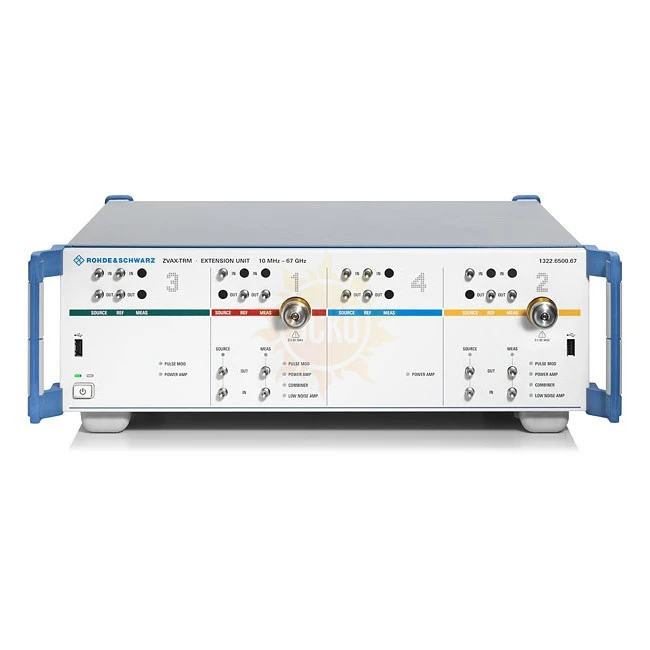

Описание Rohde & Schwarz ZVAX-TRM67
Блок расширения Rohde Schwarz ZVAX-TRM67 - устройство конфигурируемого типа с рабочим диапазоном от 10 МГц до 50 ГГц, который при взаимодействии с анализатором цепей серий ZVA/ZVT позволяет формировать сигналы для сложных исследований на активных приборах. В зависимости от изучаемых характеристик сигналы анализатора цепей преобразуются в блоке расширения и либо возвращаются обратно в анализатор, либо выводятся на порты блока.
Кратко о некоторых свойствах
- Возможность работы с мощностью до +43 дБм.
- Время отклика менее 25 нс.
- Время нарастания менее 10 нс.
Особенности работы
Использование блока расширения совместно с анализатором спектра обеспечивает ряд производственных и экономических преимуществ. Например, при одновременной работе по локальной сети нескольких анализаторов не все из них при этом должны быть оснащены всеми опциями, т.к. их можно добавить с помощью интеграции блока расширения, что снижает инвестиционные затраты.
С помощью Rohde Schwarz ZVAX-TRM67 вы сможете расширить возможности анализатора цепей ZVA/ZVT для замеров на передатчиках, приемниках, приемопередающих модулях, а также усилителях мощности.
Прибор оснащен всеми необходимыми настройками и каналами синхронизации, направленными ответвителями повышенной мощности для 1 и 2 портов, а также разъемы доступа к трактам приемников и генераторов.
Несмотря на кажущуюся сложность конструкции, интерфейс настроек устройства в виде диалоговых окон является простым для понимания. Наличие USB-порта обеспечивает автоматическую идентификацию блока при подключению к анализатору и его легкое управление. Механические регуляторы вы можете контролировать с помощью USB-порта, расположенного на задней стороне корпуса.
Характеристики Rohde & Schwarz ZVAX-TRM67
| Параметры | Значение |
|---|---|
| Максимальная входная мощность | +43 дБм |
| Динамический диапазон | до 67 ГГц |
| Задержка запуска | < 25 нс |
| Время нарастания | < 10 нс |
