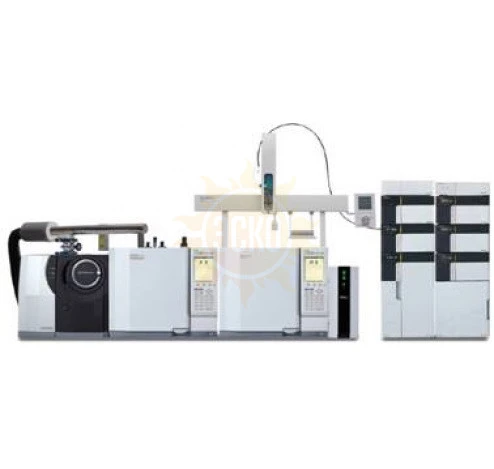

Аналитический комплекс 5-мерной хроматографии LC-GC x GC-MS/MS

Сопряженная платформа, включающая:

- жидкостный хроматограф LC-20 Prominence (ВЭЖХ);

- линию переноса LC-GC и программируемую систему ввода в газовый хроматограф

- два газовых хроматографа GC-2010 Plus (ГХ) с криогенным модулятором ZX-2

- тройной квадрупольный масс-спектрометр TQ-8040 (МС).

Управление всем аналитическим комплексом ведется от единого программного продукта

5D Solution

Этапы выполнения анализа:

1. Разделение на ВЭЖХ (LC-20 Prominence). Функциональные блоки ВЭЖХ подбираются для конкретных приложений.

2. Онлайн инжекция в ГХ (AOC-5000 Plus+OPTIC-4PTV). Автоматический инжектор вводит в газовый хроматограф только ВЭЖХ-фракцию с необходимыми компонентами. Объем инжекции может быть различным, т.к. в конструкции не используются петли или клапаны. Инжектированная фракция попадает в специальный контейнер, который нагревается по заданной программе (OPTIC-4PTV): сначала происходит удаление растворителя, затем исследуемые компоненты попадают в колонку ГХ.

3. 2D-GC Разделение (GC-2010 Plus×2 с ZX-2). Двумерное разделение GC×GC позволяет анализировать сложные смеси, которые не могут быть разрешены в ходе одномерного процесса. Независимые температурные программы первого и второго термостатов обеспечивают необходимую аналитическую гибкость. Модулятор  ZX-2 не требует использования жидкого азота.

4. Сверхбыстрая регистрация ионов точно характеризует MS/MS спектры. Чередование режимов Scan/MRM позволяет подтверждать структуру и получать количественные результаты.
