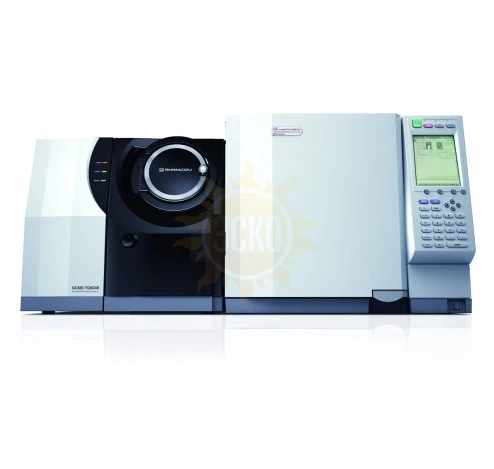

Описание GCMS-TQ 8040
Газовый хроматомасс-спектрометр с тройным квадруполем, который обеспечивает решение любых сложных задач с непревзойденной быстротой и чувствительностью.
GCMS-TQ8040 – первый ГХ-МС/МС, оснащенный технологиями Smart:
- SmartProductivity (исключительное быстродействие) - обновленное программное обеспечение позволяет проводить до 32 768 MRM переходов за один анализ, значительно увеличивая производительность аналитических лабораторий без потери в чувствительности определения даже при исследовании многокомпонентных смесей.
- SmartPerformance (исключительное исполнение) - запатентованные технологии обеспечивают низкие пределы обнаружения даже при высокоскоростном проведении анализа (до 20 000 а.е.м./сек и 800 MRM переходов/сек) с регистрацией одновременно в режимах Scan/MRM.
- SmartOperation (интеллектуальное управление) - новая технология позволяет легко и быстро создавать метод анализа в автоматическом режиме, обеспечивая наиболее оптимальную установку условий при MRM измерениях.
GCMS-TQ8040 дает пользователю значительные преимущества при необходимости проведения сложных анализов: одновременное определение различных пестицидов в пище; анализ биологических образцов со сложной матрицей; упрощает работу с пробами, требующими трудоемкой пробоподготовки.
Благодаря высокоэффективному ионному источнику, разработанному по запатентованной технологии Шимадзу, GCMS-TQ8040 обладает высочайшей чувствительностью в своем классе, как при GC/MS/MS измерении в режиме мониторинга множественных реакций (MRM), так и в режимах SIM и Scan при GC/MS измерениях.
Технология UFsweeper, реализованная в конструкции соударительной ячейки, обеспечивает высокую эффективность соударений и быстрый транспорт ионов: на выходе из ячейки ионы ускоряются за счет формирования т.н. псевдо-потенциальной поверхности, что предотвращает снижение интенсивности сигнала и взаимное влияние ионов даже при сверхвысоких скоростях сканирования.
Патентованная технология ASSP (усовершенствованный протокол скоростного сканирования) позволяет оптимизировать параметры переноса ионов в процессе сканирования. В результате, возможны измерения при скорости сканирования до 20 000 а.е.м./сек и высокоскоростные MRM измерения (600 переходов/сек).
Другие особенности прибора:
- Возможность подключения двух колонок к масс-спектрометру снижает затраты времени на замену колонки
- Возможность подключения устройства прямого ввода в масс-спектрометр
- Режимы работы: электронный удар, химическая ионизация с регистрацией положительно- и отрицательно заряженных ионов
- Возможность обслуживания инжекционного порта без отключения масс-спектрометра, что существенно снижает время, затрачиваемое на обслуживание
- Функция AART позволяет предсказывать времена удерживания и MRM события
Характеристики GCMS-TQ 8040
МАСС-СЕЛЕКТИВНЫЙ ДЕТЕКТОР | |||
GCMS ИНТЕРФЕЙС |
|||
ТИП |
Прямое подключение капиллярной колонки |
||
ТЕМПЕРАТУРА |
от 50 до 350ºС |
||
ИСТОЧНИК ИОНОВ |
|||
ФРОНТАЛЬНЫЙ ДОСТУП ДЛЯ УПРОЩЕНИЯ ОБСЛУЖИВАНИЯ |
|||
СИСТЕМЫ ИОНИЗАЦИИ |
- El (электронный удар; модель El) - El, PCl, NCI (электронный удар, химическая ионизация с регистрацией положительных и отрицательных ионов; модель NCl) |
||
ТЕМПЕРАТУРА ИОННОГО ИСТОЧНИКА |
от 140 до 300ºС |
||
ФИЛАМЕНТ |
- двойной (автоматическое переключение) - энергия ионизации: 10–200 эВ - ток эмиссии: 5–250 мкА |
||
ВАКУУМНАЯ СИСТЕМА |
|||
ОСНОВНОЙ НАСОС, ПРОИЗВОДИТЕЛЬНОСТЬ |
дифференциальный турбомолекулярный насос (179+185 л/сек для He) |
||
ФОРВАКУУМНЫЙ НАСОС |
ротационный насос 30 л/мин (60 Гц) |
||
МАСС-АНАЛИЗАТОРЫ |
|||
АНАЛИЗАТОРЫ Q1 И Q3 |
металлический квадруполь с префильтром |
||
СОУДАРИТЕЛЬНАЯ ЯЧЕЙКА |
ячейка UFsweeperTM |
||
ЭНЕРГИЯ СОУДАРЕНИЯ |
до 60 эВ |
||
ГАЗ ИНДУЦИРОВАННОЙ ДИССОЦИАЦИИ |
Аргон |
||
ДИАПАЗОН МАСС |
10–1090 m/z |
||
МАССОВОЕ РАЗРЕШЕНИЕ |
0,5-3 а.е.м. (FWHM) |
||
СТАБИЛЬНОСТЬ ОПРЕДЕЛЕНИЯ МАСС |
± 0,1 а.е.м./48 ч (при постоянной температуре) |
||
СКАНИРОВАНИЕ |
|||
ВЫСОКОСКОРОСТНОЕ СКАНИРОВАНИЕ |
20 000 а.е.м/сек |
||
ФУНКЦИЯ ВЫСОКОСКОРОСТНОГО СКАНИРОВАНИЯ |
ASSPTM (Усовершенствованный протокол скорости сканирования) |
||
МИНИМАЛЬНОЕ ВРЕМЯ ОПЕРАЦИИ |
3 мсек (до 333 сканирований в секунду) |
||
SIM/MRM |
|||
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ОТСЛЕЖИВАЕМЫХ ИОНОВ |
16 каналов за операцию |
||
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ОПЕРАЦИЙ |
до 512 |
||
МИНИМАЛЬНОЕ ВРЕМЯ РАБОТЫ (DWELL TIME) |
<0,5 мсек |
||
МАКСИМАЛЬНАЯ СКОРОСТЬ MRM (МОНИТОРИНГ МНОЖЕСТВЕННЫХ РЕАКЦИЙ) |
>800 MRM/сек |
||
ДОСТИГАЕМАЯ ЧУВСТВИТЕЛЬНОСТЬ |
|||
EI: ЧУВСТВИТЕЛЬНОСТЬ В РЕЖИМЕ SCAN ДЛЯ 1 ПГ ОКТАФТОРНАФТАЛИНА (M/Z 272) |
S/N > 1 500 |
||
EI: ЧУВСТВИТЕЛЬНОСТЬ В РЕЖИМЕ MRM ДЛЯ 100 ФГ ОКТАФТОРНАФТАЛИНА (M/Z 272–222) |
S/N > 8 000 |
||
EI: ВОСПРОИЗВОДИМОСТЬ ПЛОЩАДЕЙ В РЕЖИМЕ MRM ДЛЯ 100 ФГ ОКТАФТОРНАФТАЛИНА (M/Z 272–222) |
< 4% (n=8) |
||
CI: ЧУВСТВИТЕЛЬНОСТЬ MRM ДЛЯ 1 ПГ БЕНЗОФЕНОНА (D10 M/Z 193–110) |
S/N>200 (газ-реагент СН4) |
||
NCI: ЧУВСТВИТЕЛЬНОСТЬ SIM ДЛЯ 100 ФГ ОКТАФТОРНАФТАЛИНА (M/Z 272) |
S/N>400 (газ-реагент СН4) |
ХРОМАТОГРАФИЧЕСКИЙ БЛОК | |||
ТЕРМОСТАТ |
|||
ОБЪЕМ ТЕРМОСТАТА |
13,7 л |
||
МАКСИМАЛЬНАЯ СКОРОСТЬ ПОДЪЕМА ТЕМПЕРАТУРЫ ДО ЗАДАННОГО УРОВНЯ |
250 оС/мин |
||
ДИАПАЗОН ЗАДАНИЯ ТЕМПЕРАТУР |
от Tкомн. +4 ºС до 450 С, опционально от -50 ºС до 450 ºС (если используется криогенный блок) |
||
ТЕМПЕРАТУРНАЯ ПРОГРАММА |
до 20 ступеней (изотерм) |
||
ВРЕМЯ ОХЛАЖДЕНИЯ С 450ºС ДО 50ºС |
3,4 минуты |
||
ИНЖЕКТОР |
|||
РЕГУЛИРУЕМЫЙ ДИАПАЗОН ЗАДАНИЯ ТЕМПЕРАТУРЫ |
до 450 ºС с шагом 0,1 ºС |
||
ДИАПАЗОН ДАВЛЕНИЯ ГАЗА НОСИТЕЛЯ НА ВХОДЕ В КОЛОНКУ |
0 – 970 кПа |
||
ДИАПАЗОН РЕГУЛИРОВАНИЯ РАСХОДА ГАЗА-НОСИТЕЛЯ ЧЕРЕЗ ИНЖЕКТОР |
0 – 1200 мл/мин |
