АКИП-1136F

распечатать описание в PDF

Артикул: 907967

Напряжение

0 - 100 В

Ток

0 - 120 А

Мощность

1920 Вт

Напряжение, В

100

Ток, А

120

Мощность, Вт

1920

Количество каналов

Количество регулируемых каналов

Дистанционное управление

Есть

Подключение к ПК

USB (Опция), GPIB, Аналоговый вход

цена по запросу

с поверкой +2 200 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

Госреестр 55412-13
до 19.09.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание источника питания АКИП-1136F:

АКИП-1136F - программируемый линейный источник питания с функцией формирования сигнала произвольной формы, выпускается в десяти модификациях.

Особенности источника питания АКИП-1136F:

Линейные источники питания (10 моделей): P_вых 1920 Вт;
Диапазон U_вых (10 номиналов): 16/ 18/ 20/ 24/ 32/ 40/ 48/ 64/ 80/ 100 В;
Диапазон I_вых (10 номиналов): 20 А …120 A;
Генерация напряжения и тока произвольной формы: 1000 точек (Arb);
Высокая скорость нарастания и спада Uвых (2 В/мкс);
Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации;
Режимы стабилизации напряжения (CV) и тока (СС);
Режим кратковременной токовой нагрузки 1000 … 1600 Вт в зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех электропитания (опция 8810/107);
2 цифровых 5-ти разрядных индикатора тока и напряжения;
Выход обратной связи “sense” для подключения удаленной нагрузки;
Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ);
Интерфейсы дистанционного управления: GPIB, аналоговый вход (программирование и мониторинг);
Режим импульсного тока 3хIном. – опция 8810/103;
Внутренняя память (100 ячеек): профили настройки- запись/вызов;
Удобное программное обеспечение с библиотекой готовых форм;
Высокая стабильность, малый дрейф, низкие пульсации;
Алюминиевый корпус, встраиваемый в стойку 19″;

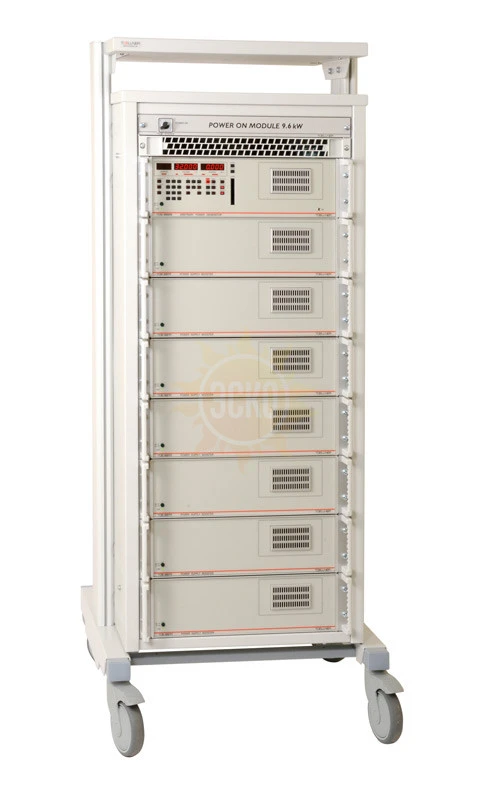

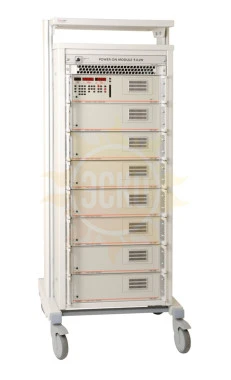

Форм-фактор: управляемый модуль + 5 блоков расширения, источники поставляются в мобильном шкафу (LabMobil 19” / 15HU)

Характеристики АКИП-1136F

Параметр	АКИП- 1136F-16-120	АКИП- 1136F-18-110	АКИП- 1136F-20-100	АКИП- 1136F-24-80	АКИП- 1136F-32-60	АКИП- 1136F-40-50	АКИП- 1136F-48-40	АКИП- 1136F-64-30	АКИП- 1136F-80-25	АКИП- 1136F-100-20
Диапазон выходных напряжений и токов
Выходное напряжение, В	16	18	20	24	32	40	48	64	80	100
Выходной ток, А	120	110	100	80	60	50	40	30	25	20
Установка выходных параметров
Дискретность установки	1 мВ, 1 мА	1 мВ, 1 мА	2 мВ, 2 мА	2 мВ, 2 мА	2 мВ, 5 мА	5 мВ, 10 мА	5 мВ, 10 мА	5 мВ, 20 мА	5 мВ, 20 мА	10 мВ, 20 мА
Погрешность установки U	0,025% +10 мВ						0,025% +20 мВ
Погрешность установки I	0,1% +10 мА	0,1% +10 мА	0,1% +20 мА	0,1% +40 мА	0,1% +80 мА	0,1% +100 мА	0,1% +100 мА	0,1% +120 мА	0,1% +130 мА	0,1% +160 мА
Погрешность изменения U	0,1% + 10 мВ						0,1% + 20 мВ
Погрешность изменения I	0,1% +10 мА	0,1% +10 мА	0,1% +20 мА	0,1% +40 мА	0,1% +80 мА	0,1% +100 мА	0,1% +100 мА	0,1% +120 мА	0,1% +130 мА	0,1% +160 мА
Стабилизация напряжения (CV)
Нестабильность при изменении I нагрузки от 0 до 100 %	2 х 10^-5 + 2 мВ
Нестабильность при изменении температуры	10^-4/ К
Нестабильность при изменении U питания ±10 %	5*10^-5
Уровень пульсаций (U_скз), до 1 МГц	2 мВ	2 мВ	1 мВ	1 мВ	1 мВ	2 мВ	2 мВ	1 мВ	1 мВ	1 мВ
Дрейф за 8 часов	10^-4
t уст. при изменении нагрузки от 20 до 100 % и компенсации в пределах 0,2 % U_ном.	< 600 мкс	< 600 мкс	< 300 мкс	< 300 мкс	< 300 мкс	< 200 мкс	< 200 мкс	< 200 мкс	< 200 мкс	< 200 мкс
Время отклика U выхода на изменения в опорных точках, при C_вых отклонения (без нагрузки/номинальной нагрузки): 0 - U_ном, tr (10 ... 90 %); U_ном – 0 В, tf (90 ... 10 %)	< 10 мкс; < 10 мкс	< 11 мкс; < 11 мкс	< 12 мкс; < 12 мкс	< 15 мкс; < 15 мкс	< 20 мкс; < 20 мкс	< 25 мкс; < 10 мкс	< 30 мкс; < 30 мкс	< 40 мкс; < 40 мкс	< 50 мкс < 50 мкс	< 60 мкс < 60 мкс
Стабилизация тока (CC)
Нестабильность при изменении U на нагрузке от 0 до 100 %	2 х 10^-4
Нестабильность при изменении U питания ±10 %	10^-4
Нестабильность при изменении температуры	2 х 10^-4/ К
Уровень пульсаций (I_скз), до 1 МГц	0,5 мА	1 мА	1 мА	1 мА	1 мА	0,5 мА	1 мА	1 мА	1 мА	1 мА
Дрейф за 8 часов	5 х 10^-4
Время отклика I_вых. на изменения в опорных точках, при C_вых. отклонения (без нагрузки / номинальной нагрузки): 0 – U_ном, tr (10 ... 90 %); U_ном – 0 В, tf (90 ... 10 %)	< 0,2 мс; < 0,2 мс
Дистанционное управление
Интерфейс	GPIB, USB (опция)
Интерфейс аналогового дистанционного управления	0…10 В (программирование / мониторинг)
Формирование сигнала произвольной формы
Количество точек	От 2 до 1000
Данные точки	Напряжение, ток и размер (время) шага
Время шага	От 200 мкс до 100 с (для каждой точки интерполяции)
Режим последовательности	Бесконечный или от 1 до 255 циклов повторения
Режим запуска	Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
Память	1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 мб
Общие характеристики
Напряжение питания	3 фазы, 400 В ±10 %, 48~65 Гц
Потребляемая мощность	4500 ВА
Разрешение дисплея	Два 5-разрядных цифровых индикатора напряжения и тока
Рабочие условия	0…40 °C
Условия хранения	-20…70 °С
Габаритные размеры	434 ×134,5 × 437 мм (1 блок мощностью 320 Вт)
Масса	≤ 18 кг для 1-го блока мощностью 320 Вт

Комплектация АКИП-1136F

№	Наименование	Количество
1.	Источник питания АКИП-1136F в соответствующей модификации	1
2.	Подкатная стойка 19"	1
3.	Соединительная шина 120 мм²	2
4.	15-контактный кабель управления	5
5.	Карта памяти 512 кБ	1
6.	Кабель питания	1
7.	Руководство по эксплуатации	1
