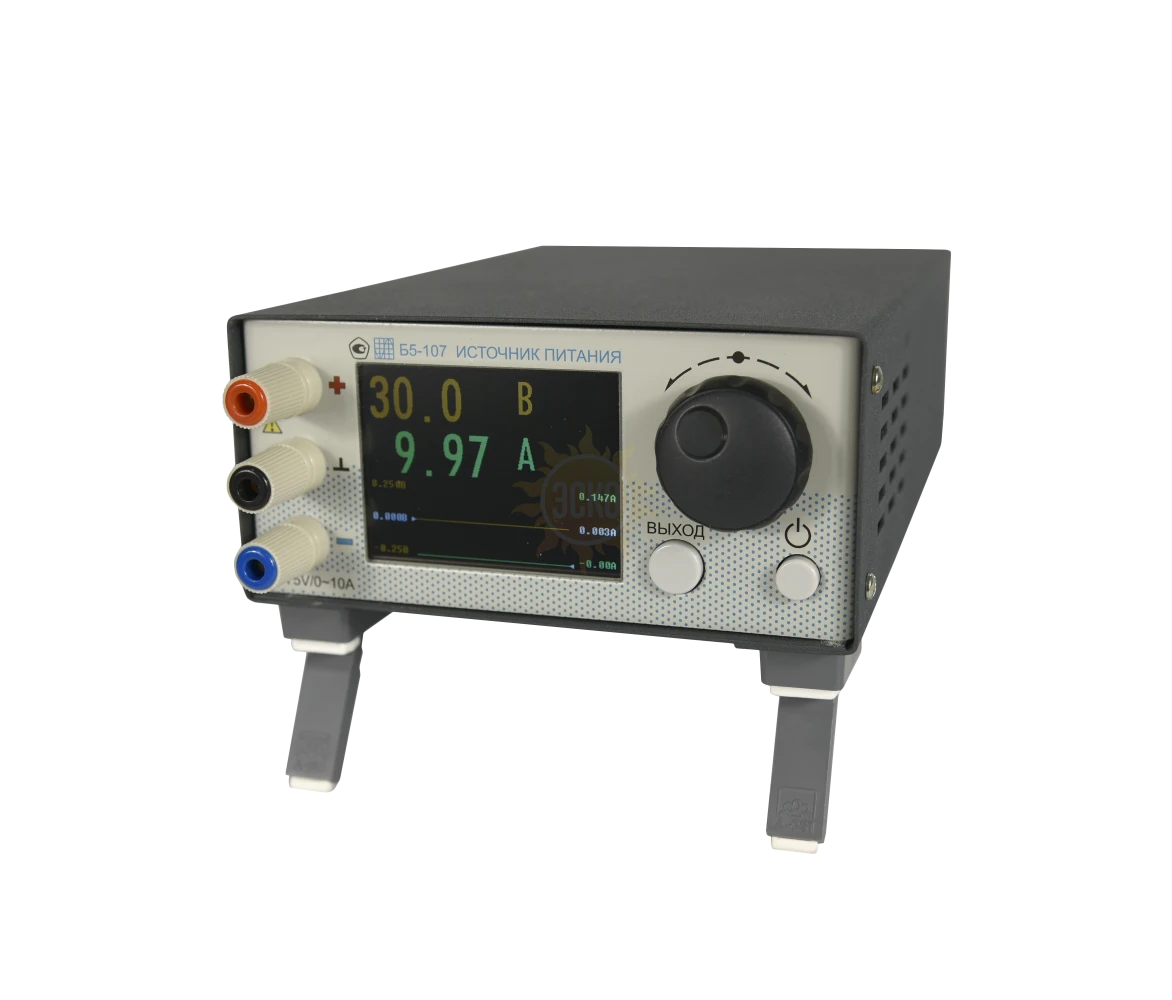

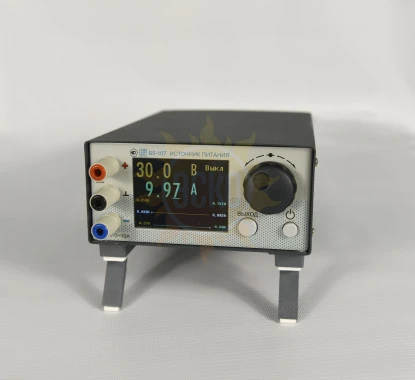

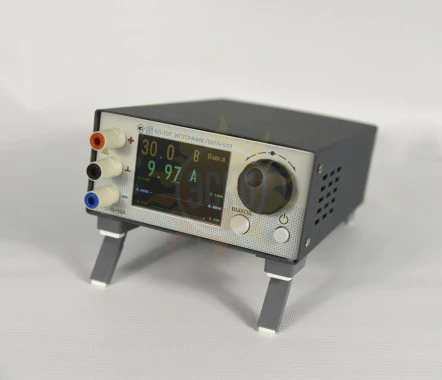

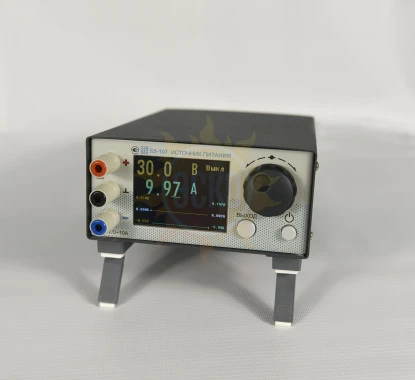

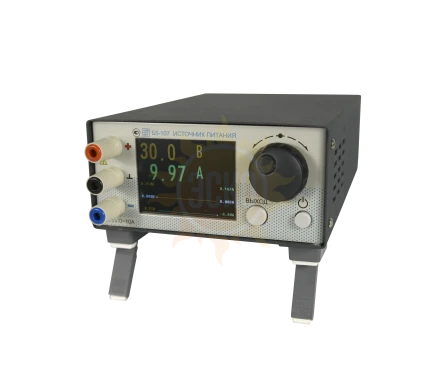

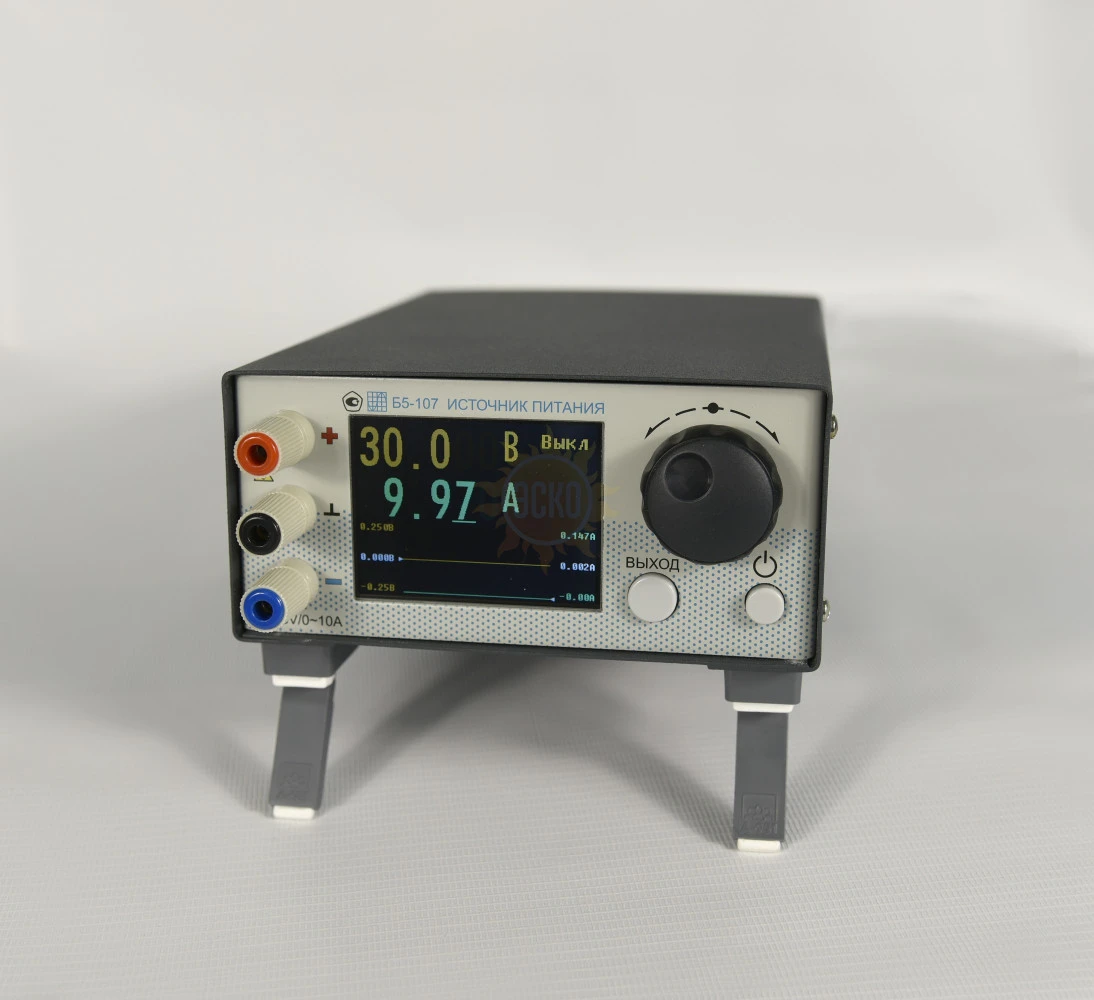

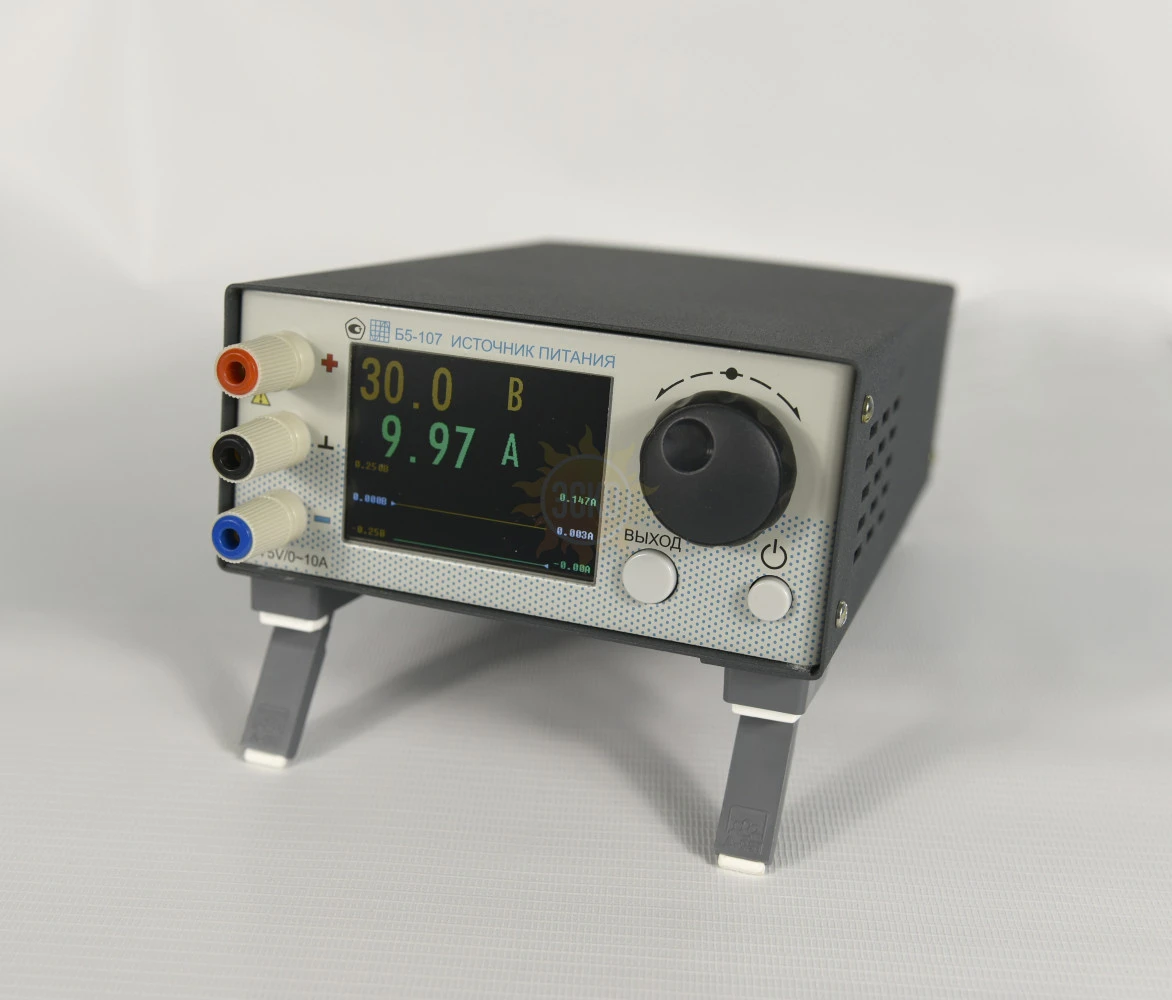

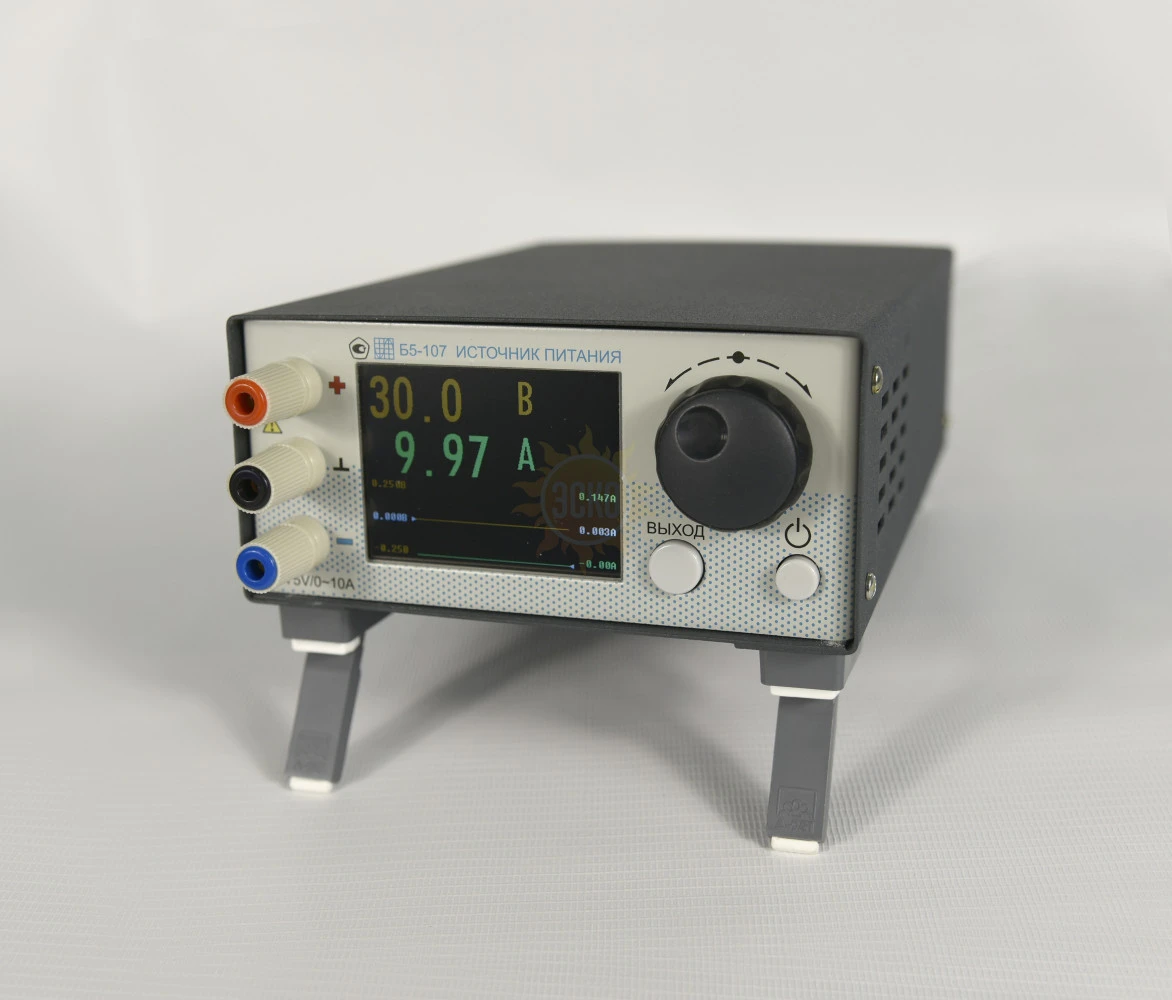

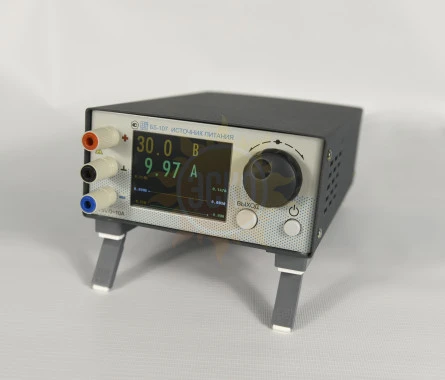

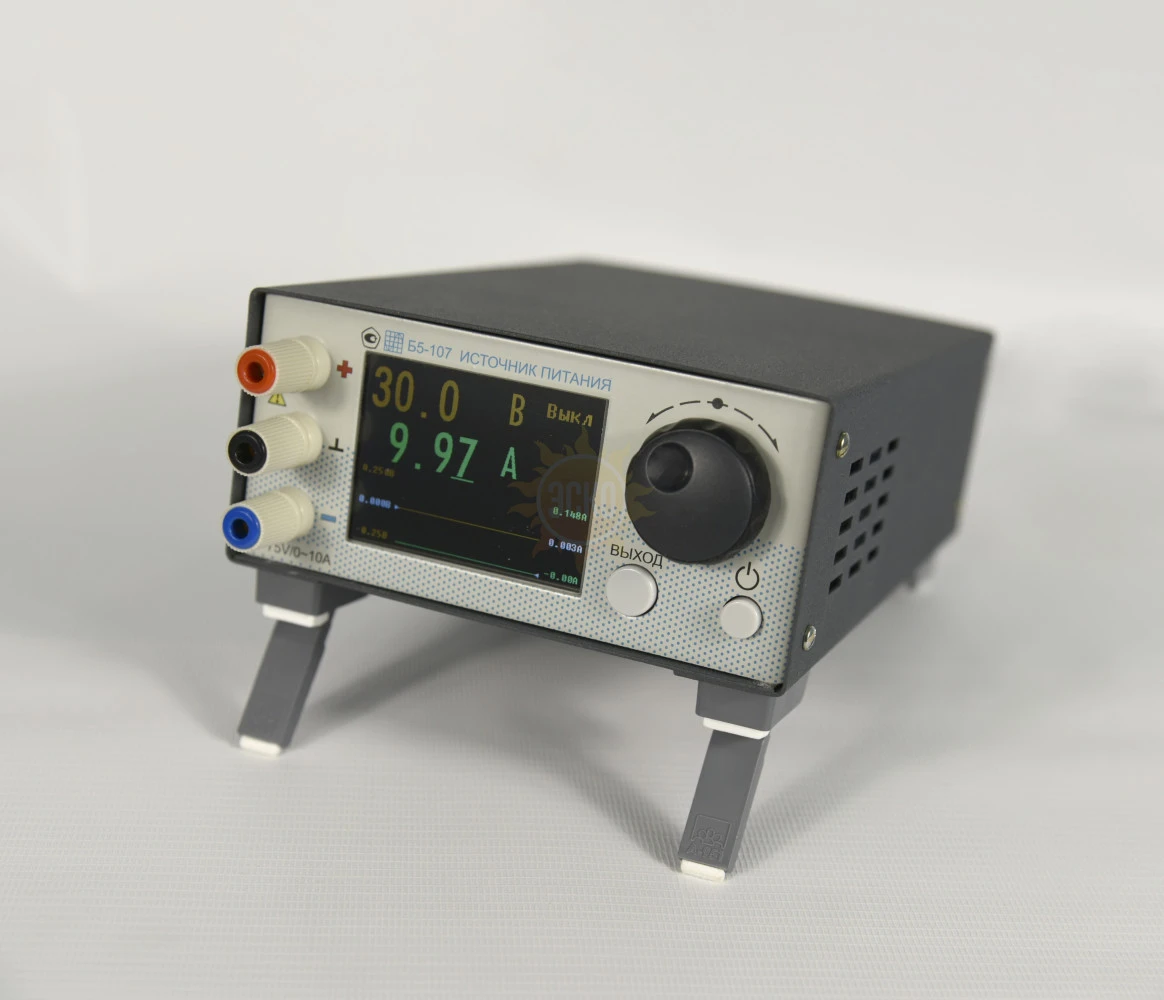

Б5-108 - источник питания постоянного тока
распечатать
Описание Б5-108 - источник питания постоянного тока
Импульсные источники питания постоянного тока Б5-107, Б5-108, Б5-109, Б5-110 предназначены для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:
- регулировки и наладка в производстве;
- контроля качества, допускового контроля, испытаний;
- поверки и метрологической калибровки;
- технического обслуживание и ремонта (ТОиР);
- тестирование, зарядки и обслуживания электрохимических вторичных источников тока (аккумуляторов);
- питание гальванических ванн малого размера;
- аналитической электрохимии.
Импульсные источники питания: 75В/10А/300Вт (Б5-107), 150В/5А/300Вт (Б5-108), 300В/2,5А/300Вт (Б5-109), 40В/20А/300Вт (Б5-110);
Выходная мощность: 300 Вт;
Число выходов: 1 регулируемый канал;
Макс. разрешение (установка и измерение): 1 мВ / 0,1 мА (в зависимости от модификации);
Режимы стабилизации тока и напряжения (Ст.Т/ Ст.Н);

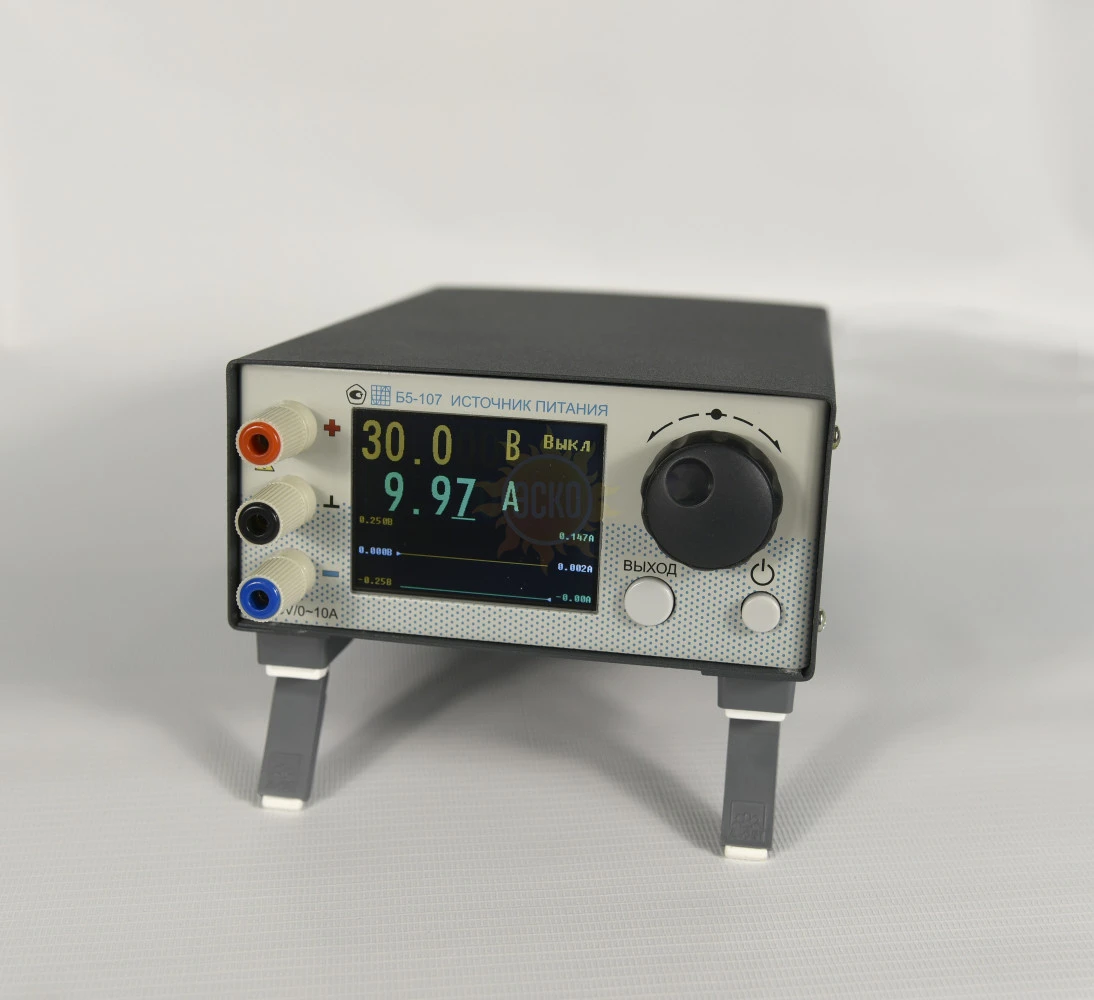

Цветной ЖК-дисплей (диаг. 2,8 см): значение тока и напряжения, построение графика Uвых.;
Внутренняя память: 8 профилей настройки (Uуст/ Iуст);

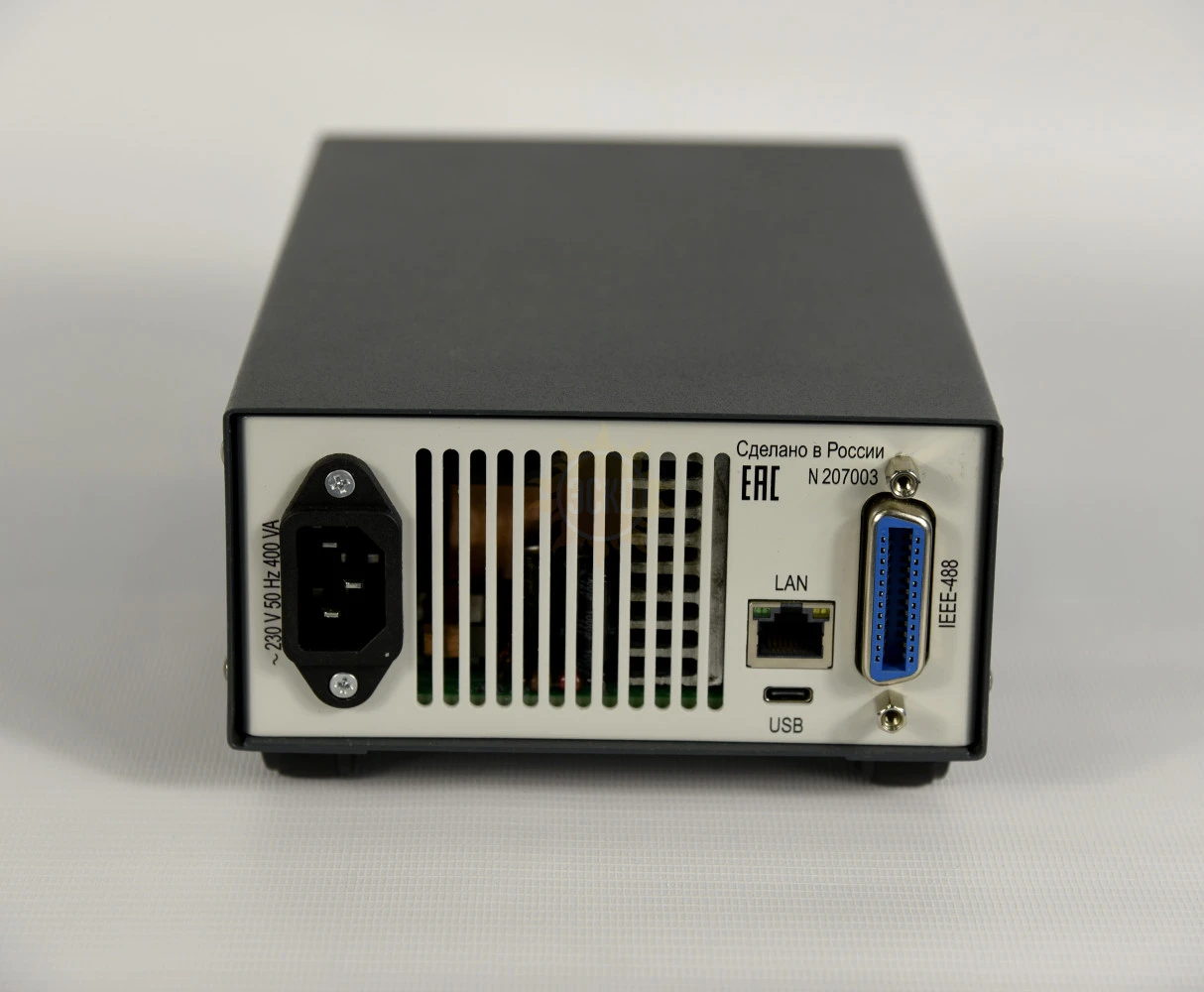

Программирование выходных параметров по интерфейсам: LAN/ETHERNET, USB, IEEE-488 (опция);
Управление состоянием выхода после включения питания: Авто, Вкл., Выкл.;

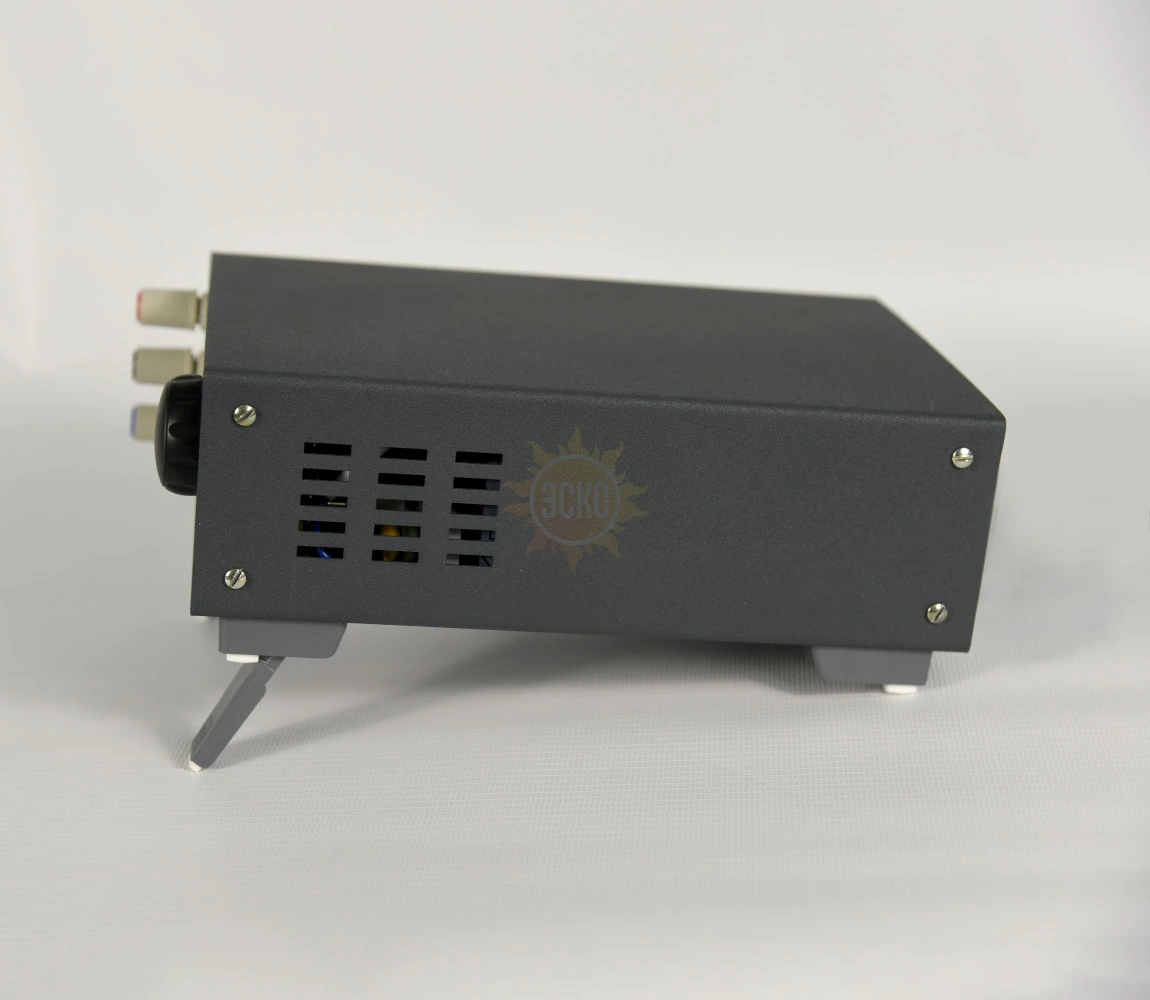

Малые массогабаритные размеры (масса 1,8 кг).
Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.
Через экранное меню дисплея доступны следующие настройки:
- предустановка для быстрого выбора параметров с возможностью правки пользователем;
- установка ограничений по максимальному напряжению, силе тока и мощности, управление состоянием выхода (вкл/выкл/авто);
- настройка интерфейса LAN/ETHERNET, IEEE-488;
- калибровка метрологических параметров (защищено паролем);
- сброс настроек до значений по-умолчанию.
Кроме ручного управления доступно дистанционное управления посредством одного из интерфейсов: LAN/ETHERNET, USB, IEEE-488 по системе команд совместимой со стандартом SCPI версии 1999.0. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).
Источники Б5-107, Б5-108, Б5-109, Б5-110 имеют расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.
Модельный ряд и технические данные:
|
МОДИФИКАЦИЯ |
ВЫХОДНОЕ НАПРЯЖЕНИЕ |
ВЫХОДНОЙ ТОК |
МАКС. ВЫХ. МОЩНОСТЬ |
|---|---|---|---|
|
Б5-107 |
0 В – 75 В |
0 А – 10 А |
300 Вт |
|
Б5-108 |
0 В – 150 В |
0 А – 5 А |
300 Вт |
|
Б5-109 |
0 В – 300 В |
0 А – 2,5 А |
300 Вт |
|
Б5-110 |
0 В – 40 В |
0 А – 20 А |
300 Вт |
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
Б5-107 |
Б5-108 |
Б5-109 |
Б5-110 |
|---|---|---|---|---|---|
|
УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ |
Диапазон напряжения (Uвых) |
0…75 В |
0…150 В |
0…300 В |
0…40 В |
|
Диапазон тока (Iвых) |
0…10 А |
0…5 А |
0…2,5 А |
0…20 А |
|
|
Дискретность установки напряжения |
1 мВ |
1…10 мВ |
1…10 мВ |
1 мВ |
|
|
Дискретность установки тока |
1 мА |
1 мА |
0,1 мА |
1 мА |
|
|
Погрешность установки напряжения |
±0,05 % + 7,5 мВ |
±0,05 % + 15 мВ |
±0,05 % + 30 мВ |
±0,05 % + 4 мВ |
|
|
Погрешность измерения выходного напряжения |
±0,1 % + 18 мВ |
±0,1 % + 36 мВ |
±0,1 % + 72 мВ |
±0,1 % + 10 мВ |
|
|
Погрешность установки силы тока |
±0,1 % + 20 мА |
±0,1 % + 10 мА |
±0,1 % + 5 мА |
±0,1 % + 40 мА |
|
|
Погрешность измерения силы тока |
±0,1 % + 25 мА |
±0,1 % + 12,5 мА |
±0,1 % + 6,25 мА |
±0,1 % + 50 мА |
|
|
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (Ст.Н) |
Нестабильность от изм. сети |
±0,01% + 0,75 мВ |
±0,01% + 1,5 мВ |
±0,01% + 3 мВ |
±0,01% + 0,4 мВ |
|
Нестабильность от изм. силы тока в нагрузке |
±5 мВ |
±2,5 мВ |
±1,5 мВ |
±10 мВ |
|
|
Уровень пульсаций (с.к.з.) |
0,8 |
1,6 |
3,2 |
0,8 |
|
|
Температурный коэффициент |
0,01 %/°С (100 ppm) |
||||
|
СТАБИЛИЗАЦИЯ ТОКА (Ст.Т) |
Нестабильность от изм. сети |
±0,01 % + 2 мА |
|||
|
Нестабильность от изм. напряжения на нагрузке |
±0,01 % + 5 мА |
||||
|
Уровень пульсаций (с.к.з.) |
1 |
0,5 |
0,2 |
2 |
|
|
Температурный коэффициент |
0,01 %/°С (100 ppm) |
||||
|
ОБЩИЕ ДАННЫЕ |
Внутренняя память |
8 изменяемых ячеек для быстрой установки выходного напряжения и силы тока |
|||
|
Управление состоянием выхода |
Ручное - нажатие клавиши ВЫХОД; Автоматическое – через внешний интерфейс |
||||
|
Разрядность индикации установленных параметров |
5 разрядов |
||||
|
Разрядность индикации измеренных параметров |
4 разряда |
||||
|
Интерфейс |
LAN/ETHERNET, USB, IEEE-488 (опция) – команды SCPI-1999 |
||||
|
Напряжение питания |
230 В ±10 % 50 Гц (400 ВА) |
||||
|
Условия эксплуатации |
+5…+40 ºС, относ. влажность 80 % |
||||
|
Габаритные размеры |
240 × 150 × 80 мм |
||||
|
Масса |
1,8 кг |
||||
|
Комплектация |
Источник питания, кабель питания, РЭ, ящик картонный |
||||
