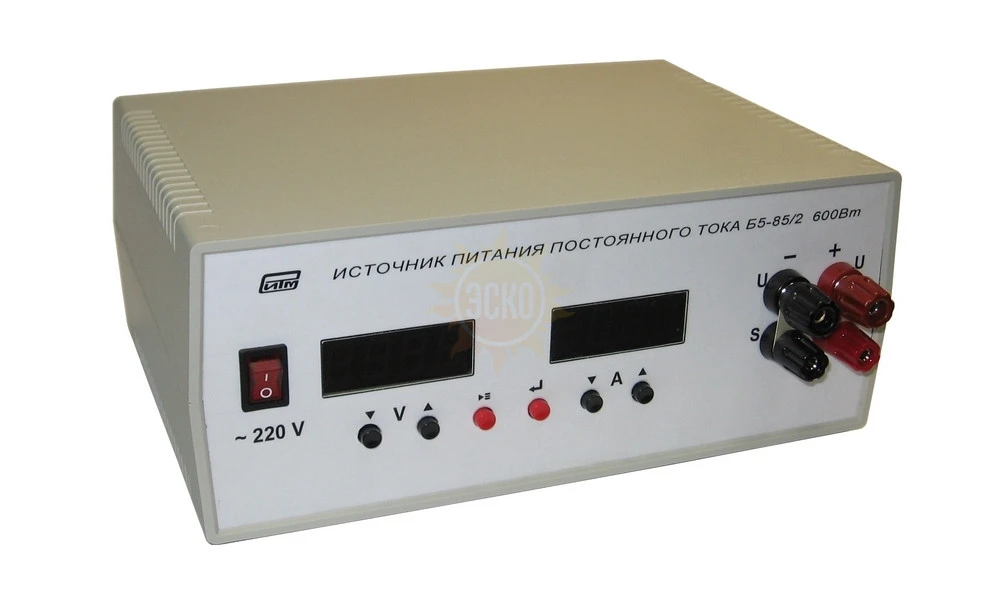

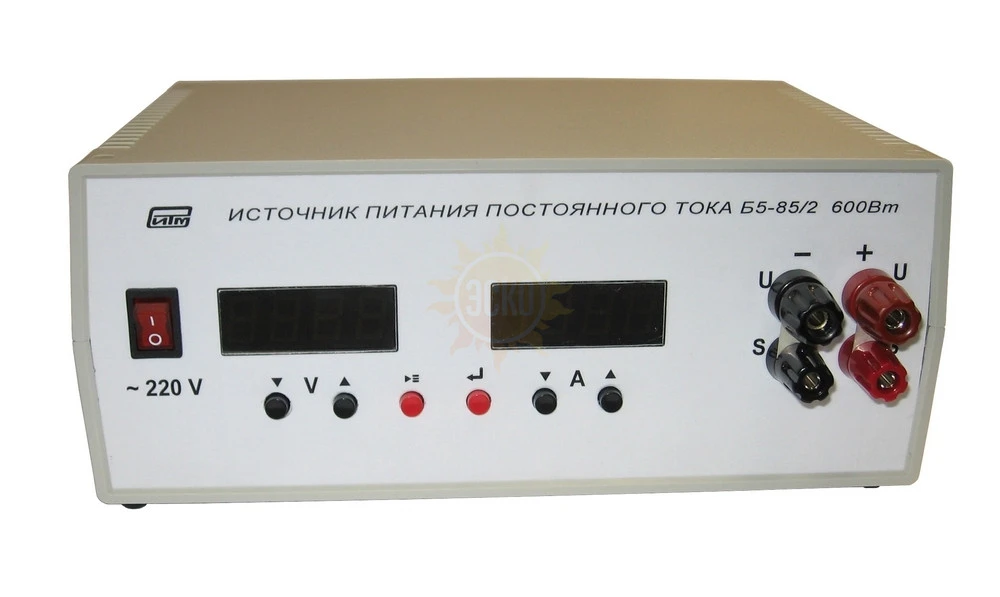

Назначение источника питания постоянного тока Б5-85/2:
Источник питания постоянного тока Б5-85/2 предназначен для электропитания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током при лабораторных исследованиях, эксплуатации, производстве и обслуживании. Заменяет источники питания Б5-70, Б5-71, Б5-71/xM.
Описание источника питания постоянного тока Б5-85/2:
Источник Б5-85/2 обеспечивает дискретно регулируемые стабилизированные, постоянные на пряжения и ток.
В основе функционирования источника Б5-85/2 лежит принцип двухступенчатого импульсного преобразования электрической энергии с заключительной точной установкой выходных параметров с помощью линейного регулятора - стабилизатора напряжения/ тока. Источник содержит входной фильтр, выпрямитель и активный корректор коэффициента мощности (импульсный стабилизатор напряжения) выполняющий функции первой ступени регулирования. Высокое стабилизированное постоянное напряжение с помощью регулируемого (и коммутируемого) импульсного преобразователя (вторая ступень регулирования), понижается до напряжения, величина которого несколько превышает напряжение в нагрузке прибора. Регулятор-стабилизатор напряжения/ тока с низким падением напряжения на регулирующих элементах схемы, преобразует пониженное напряжение в выходное напряжение/ ток с требуемыми параметрами. Заключительная – прецизионная регулировка выходных параметров осуществляется с помощью цифровой петли автоматического регулирования.
Метрологические параметры источника Б5-85/2 базируются на точности измерения АЦП (16 разрядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между поверками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных величин используются для точной подстройки выходных параметров источника и представляются на цифровых индикаторах напряжения и тока, расположенных на передней панели.
В источнике Б5-85/2 отсутствуют аналоговые подстроечные элементы. Все корректировки параметров осуществляются численными коэффициентами, хранящимися в энергонезависимой памяти.
Выходные параметры источника Б5-85/2 можно устанавливать как с помощью органов ручного управления - кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс связи.
Источник Б5-85/2 снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева, от превышения входного напряжения. В случае короткого замыкания или перегрузки по току произойдёт ограничение выходного тока. При перегреве источника автоматически отключится выходное напряжение.
Источник Б5-85/2 отличается широким диапазоном устанавливаемых напряжений (1-75 В) и токов (0,01-40 А) при соблюдении условия не превышения максимальной выходной мощности 600 Вт (обеспечивается автоматически).
Характеристики Б5-85/2
| Параметр | Значение |
| Диапазон воспроизведения выходного напряжения (Uвых), В | от 1,0 до 75 |
| Шаг установки Uвых, В | 0,01 |
| Диапазон воспроизведения выходного тока (Iвых), А: - при выходном напряжении не более 15 В - при выходном напряжении более 15 В |
от 0,01 до 40,0 от 0,01 до Iвых =600/Uвых |
| Шаг установки I вых, А | 0,01 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения выходного напряжения, В | ± (0,001 Uвых + 0,005) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения выходного тока, А | ± (0,005 Iвых +0,005) |
| Нестабильность выходного напряжения источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более | ± (0,0005 Uвых +0,001) |
| Нестабильность выходного тока источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более | ± (0,001 Iвых +0,005) |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0 до максимального в режиме стабилизации напряжения, В, не более | ± (0,001 Uвых +0,005) |
| Нестабильность выходного тока при изменении напряжения на нагрузке от минимального до максимального в режиме стабилизации тока, В, не более | ± (0,005 Iвых +0,005) |
| Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более | 5 |
| Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более | 10 |
| Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 24 ч, В, не более | ± (0,001 Uвых +0,005) |
| Нестабильность выходного тока от времени (дрейф выходного тока) за 24 ч, А, не более | ± (0,001 Iвых +0,005) |
| Время установления рабочего режима, минут, не более | 15 |
| Полная мощность потребляемая, от сети, В·А, не более | 800 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - напряжение питающей сети, В |
от 15 до 30; от 30 до 80 (при температуре 25 °C); от 209 до 231 |
| Рабочии условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - напряжение питающей сети, В |
от 5 до 40; 90 (при температуре 25 °C); от 176 до 242 |
| Норма средней наработки на отказ (Т0) в рабочих условиях эксплуатации, ч, не менее | 40000 |
| Гамма-процентный срок службы (Тсл γ) при γ =90 %, лет, не менее | 10 |
| Среднее время восстановления работоспособного состояния (Тв) источника, минут, не более | 120 |
| Масса источника, кг, не более | 2,9 |
| Габаритные размеры источника, мм, не более | 260 х 210 х 110 |
Комплектация Б5-85/2
| № | Наименование | Количество |
| 1. | Источник питания Б5-85/2 | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | Формуляр | 1 |
| 4. | Кабель питания | 1 |
| 5. | Кабель соединительный | 1 |
| 6. | Перемычка | 1 |
| 7. | CD с программным обеспечением (ПО) | 1 |
| 8. | Интерфейсный кабель | 1 |
| 9. | Коробка упаковочная | 1 |
