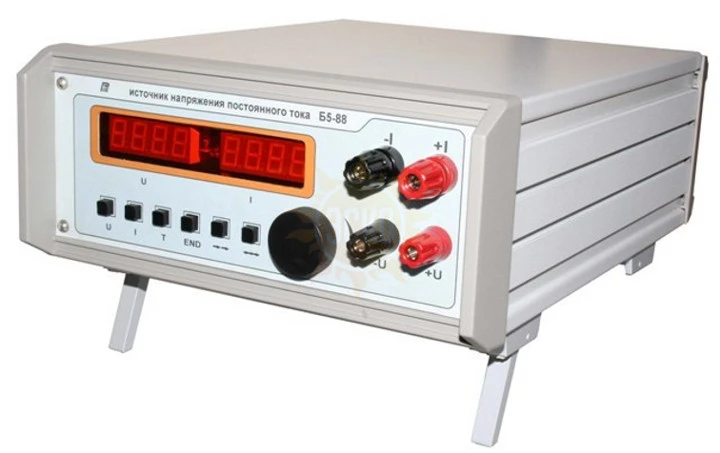

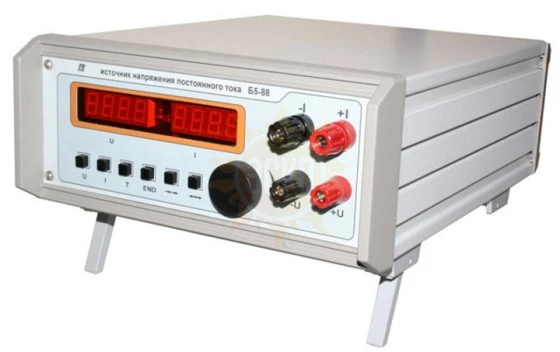

Описание источника напряжения постоянного тока Б5-88/1:
Источник напряжения постоянного тока Б5-88/1 предназначен для электропитания стабилизированным постоянным напряжением или током радиоэлектронной аппаратуры при лабораторных исследованиях, эксплуатации, производстве и обслуживании, а также для работы в составе измерительных комплексов. Заменяет источники питания Б5-4х,Б5-70, Б5-71, Б5-71/xM, Б5-75, Б5-77, Б5-85 и др.
Источник напряжения постоянного тока Б5-88/1 обеспечивает установку в широком диапазоне изменения выходного напряжения постоянного тока и силы тока при условии непревышения максимальной выходной мощности. Это дает возможность заменить одним прибором целый ряд источников питания. Например, Б5-88/1 заменит Б5-46 (10 В, 5 А), Б5-47 (30 В, 3 А), Б5-48 (50 В, 2 А). Точность установки выходных параметров, их стабильность, а также уровень пульсаций и создаваемых помех соответствует уровню лучших зарубежных аналогов.
Улучшение технических характеристик источника достигнуто применением новых технических решений и современной элементной базы. Эффективное управление электрическими и тепловыми режимами работы источника обеспечивает высокий коэффициент полезного действия, малые габаритные размеры и массу прибора. Применение активного корректора коэффициента потребляемой мощности позволяет соответствовать требованиям международных стандартов по электромагнитной совместимости.
Управление выходными параметрами источника может осуществляться как вручную с помощью кнопок и энкодера на передней панели, так и дистанционно посредством имеющихся интерфейса RS232, USB или GPIB, что обеспечивает работу источника (или группы источников) в составе автоматизированных измерительных комплексов.
Прямоугольная нагрузочная характеристика (стабилизация напряжения, стабилизация тока) позволяет соединять выходы нескольких источников параллельно, суммируя их выходную мощность.
Б5-88/1 имеет возможность программирования профиля, с помощью которого удобно задавать траектории изменения выходного напряжения или (и) тока во времени, а также устанавливать количество повторений этого профиля. Такая возможность удобна для организации зарядки аккумуляторов и различных применений в гальванике.
Версия ПО предназначена для свободного обновления прошивки в приборе Б5-88/1. Перед обновлением ПО необходимо ознакомиться с руководством по эксплуатации ИСМК 436237.001РЭ пункт 1.2.18. Для обновления ПО необходимо подключить Б5-88/1 к компьютеру при помощи кабеля КМСИ.685619.014 (RS-232), запустить программу Power_Unit_88_BootLoader.exe и следовать её указаниям.
Характеристики Б5-88/1
| Параметр | Значение | |
| Комбинации выходного напряжения и тока | любые, при условии не превышения выходной мощности 450 Вт | |
| Установка напряжений | с дискретностью 10 мВ | |
| Установка токов | с дискретностью 10 мА | |
| Работа в режиме дистанционного управления | через интерфейс RS-232, USB или GPIB (КОП) | |
| Нестабильность выходного напряжения | v - по сети ±(0,001 Uвых + 0,001) В; v - по нагрузке ±(0,001 Uвых + 0,001) В. |
|
| Нестабильность выходного тока | v - по сети ±(0,001 Iвых + 0,005) А; v - по нагрузке ±(0,005 Iвых + 0,005) А. |
|
| Погрешность установки | v - напряжения ±(0,001 Uвых + 0,005) В; v -тока ±(0,005 Iвых + 0,005) А. |
|
| Пульсации выходного напряжения | 5 мВ | |
| Пульсации выходного тока | 5 мА | |
| Пределы Uвых, В | 1,00 – 60,00 | |
| Пределы Iвых, А (Imax=450 Вт/Uвых) | 0,01 - 30,00 | |
| Мощность нагрузки Pвых, Вт | 450 | |
| КПД, % | 80 | |
| Защита от перегрузок | ||
| Коррекция коэффициента потребляемой мощности | ||
| Терморегулирование системы вентиляции. Тепловая защита 80 °С | ||
| Измерение и цифровая индикация значений выходного напряжения и тока | ||
| Параметр | Значение | |
| Общие характеристики | ||
| Масса, кг | 4,75 | |
| Габаритные размеры, мм (корпус металлический) | 337х257х125 | |
Комплектация Б5-88/1
| № | Наименование | Количество |
| 1. | Источник напряжения постоянного тока Б5-88/1 | 1 |
| 2. | Перемычка (установлена на клемах прибора) | 2 |
| 3. | Вставка плавкая ВП2Б-1В 6,3 А 250 В (размещена в сетевом фильтре) | 1 |
| 4. | Кабель питания SCZ-1 (сетевой) | 1 |
| 5. | Кабель RS-232 | 1 |
| 6. | Кабель GPIB | 1 |
| 7. | Кабель USB | 1 |
| 8. | Носитель данных (программа Power_Unit.exe | 1 |
| 9. | Футляр для хранения и транспортировки | 1 |
| 10. | Руководство по эскплуатации | 1 |
| 11. | Формуляр | 1 |
