E3631A

распечатать описание в PDF

Артикул: 344278

Мощность

80 Вт

Мощность, Вт

Количество каналов

Режим стабилизации тока и напряжения

Нет

Защита от КЗ

Нет

Дистанционное управление

Нет

Подключение к ПК

RS-232, GPIB

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 26950-04
до 01.04.2015

Межповерочный интервал 1 год

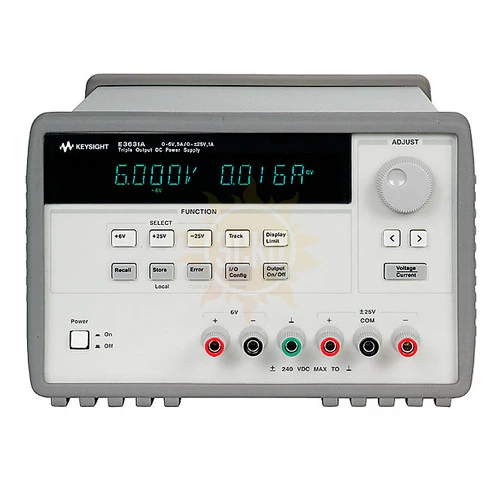

Описание E3631A

Базовые источники питания постоянного тока компании Keysight обеспечивают широкий спектр возможностей по доступной цене. Источник питания E3631A с тремя выходами и выходной мощностью 80 Вт выполнен в компактном корпусе и обеспечивает высокое быстродействие и низкий уровень пульсаций и шумов. Он оснащен интерфейсами GPIB и RS232, встроенными средствами измерения напряжения и тока и имеет базовые возможности по программированию выходных параметров. Этот надежный прибор может использоваться в различных приложениях как в настольном варианте, так и в составе измерительной системы.

Характеристики E3631A

Параметр	Значение
Количество каналов	3
Номер канала	1	2	3
Количество диапазонов	1	1	1
Максимальное напряжение и сила тока на выходе: диапазон 1	6 В, 5 А	+25 В, 1 А	-25 В, 1 А
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока на выходе	± (0,001·U + 5 мВ) для канала 1 ± (0,0005·U + 20 мВ) для каналов 2,3
Пределы допускаемой абсолютной погрешности установки силы постоянного тока на выходе	± (0,002·I + 10 м A) для канала 1 ± (0,0015·I + 4 м A) для каналов 2,3
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе	± (0,001·U + 5 мВ) для канала 1 ± (0,0005·U + 10 мВ) для каналов 2,3
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе	± (0,002·I + 10 м A) для канала 1 ± (0,0015·I + 4 м A) для каналов 2,3
Разрешающая способность при установке выходных параметров: - напряжения (U) - силы тока (I)	0,5 мВ 0,5 мА	1,5 мВ 0,5 мА
Разрешающая способность при измерении выходных параметров: - напряжения (U) - силы тока (I)	1 мВ 1 мА	10 мВ 1 мА
Дрейф напряжения на выходе в режиме стабилизации (в течение 8 часов при постоянной температуре), не более	± (0,0003·U + 1 мВ) для канала 1 ± (0,0002·U + 2 мВ) для каналов 2,3
Дрейф силы тока на выходе в режиме стабилизации (в течение 8 часов при постоянной температуре), не более	± (0,001·I + 3 м A) для канала 1 ± (0,0005·I + 1 м A) для каналов 2,3
Нестабильность выходных параметров при изменении нагрузки и напряжения сети:¹ - напряжения (U) - силы тока (I)	± (0,0001·U + 2 мВ) ± (0,0001·I + 250 мкА)
Флуктуации и шумы выходных параметров, не более: - напряжение помехи нормального вида; - ток помехи нормального вида	350 мкВ_эфф 2 мА_эфф	350 мкВ_эфф 500 мА_эфф
Время переходного процесса, не более	50 мкс
Питание	(100 ± 10) В; (47 – 63) Гц (опция ОЕ9) (115 ± 11,5) В; (47 – 63) Гц (стандартное исполнение) (230 ± 23) В; (47 – 63) Гц (опция ОЕ3)
Потребляемая мощность, В·А, не более	350
Диапазон рабочих температур	от 0 до 40 °C – для всего диапазона выходных параметров; от 40 до 55 °C – максимальный выходной ток уменьшается линейно на 3,33 %/°C
Габаритные размеры (без креплений) (ширина×высота×длина), мм, не более	348 × 213 × 133
Масса, кг, не более	8,2

Примечание: ¹⁾ U и I – измеренные или установленные значения напряжения и тока на выходе; I – при температуре от 20 до 30 °C

Комплектация E3631A

№	Наименование	Количество
1.	Источник питания E3631A	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
4.	Методика поверки	1
5.	Паспорт	1
