GS210

распечатать описание в PDF

Артикул: 620880

Напряжение

30 В

Ток

0.2 А

Мощность

80 Вт

Количество каналов

Дистанционное управление

Нет

Подключение к ПК

USB, GPIB

Питание

100 В перем.тока, 120 В перем.тока, 230 В переменного тока
(±10% от каждого номинального напряжения, 50/60 Гц)

цена по запросу

с поверкой +2 200 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор Yokogawa в России

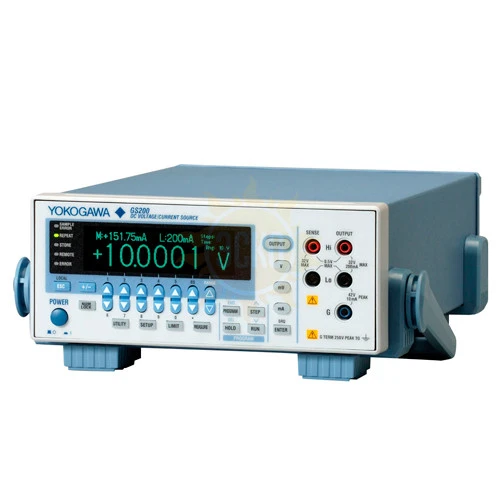

Описание программируемого источника постоянного тока и напряжения GS210:

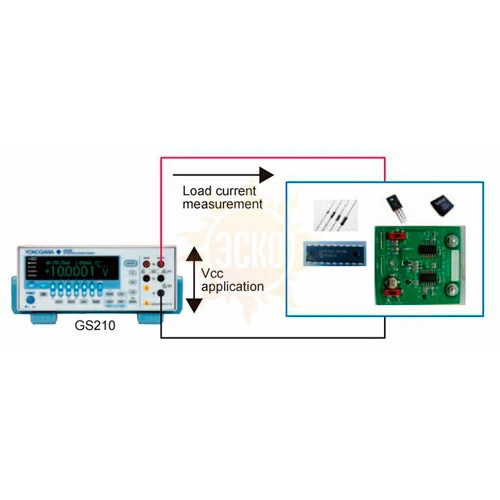

GS210 — высокоточный и многофункциональный программируемый источник напряжения/тока, который объединяет в себе функции генерирования и измерения напряжения/тока (опция). Максимальное выходное напряжение и ток составляют 30 В и 0,2 А соответственно.

Программируемый источник GS210 генерирует высокоточные, стабильные, с высоким разрешением и крайне низким шумом сигналы тока и напряжения постоянного тока, которые необходимы во множестве вариантов применения. Кроме того, дополнительная функция мониторинга превращает GS210 в прибор для измерения напряжения и тока.

Особенности программируемого источника постоянного тока и напряжения GS210:

Функционирование в качестве источника и электронной нагрузки;
Сохраняет во внутренней памяти до 10 000 точек данных генерирования/измерения сигналов;
Простая работа с файлами, c использованием функции сохранения данных на внешнем носителе через порт USB;
Мониторинг тока и напряжения (опция);
Программирование воспроизведения:
- триггер: внешний; внутренний таймер; пошаговый режим, окончание измерения;
- шаг изменения: от 0 до 3600,0 с (разрешение 0,1 с);
Автоматическая установка нуля: измерение внутреннего нулевого опорного сигнала для каждого измерения и корректировка измеренного значения;
Вычисление нуля: вычисление разницы между текущим измеренным значением и определяемым пользователем значением;
Возможность синхронизации приборов для увеличения числа каналов.

Характеристики Yokogawa GS210

Диапазон	Диапазон источника	Разрешение	24-часовая стабильность ±(% от настройки +мкВ)	90-суточная стабильность ±(% от настройки +мкВ)	90-суточная погрешность ±(% от настройки +мкВ)	1-годовая погрешность ±(% от настройки +мкВ)	Температурный коэффициент ±(% от настройки +мкВ) /°C
Секция источника напряжения
10 мВ	±12.0000 мВ	100 нВ	0.002 + 3	0.014 + 4	0.018 + 4	0.025 + 5	0.0018 + 0.7
100 мВ	±120.000 мВ	1 мкВ	0.003 + 3	0.014 + 5	0.018 + 10	0.025 + 10	0.0018 + 0.7
1 В	±1.20000 В	10 мкВ	0.001 + 10	0.008 + 50	0.010 + 100	0.016 + 120	0.0009 + 7
10 В	±12.0000 В	100 мкВ	0.001 + 20	0.008 + 100	0.010 + 200	0.016 + 240	0.0008 + 10
30 В	± 32.000 В	1 мВ	0.001 + 50	0.008 + 200	0.010 + 500	0.016 + 600	0.0008 + 30
Значения 24-часовой стабильности приведены для 23°C ±1°C и флуктуаций питания в пределах 5%. Значения 90-суточной стабильности, а также 90-суточной и 1-годовой погрешности приведены для 23°C ±5°C. Добавьте температурный коэффицент для значений 90-суточной и 1-годовой погрешности для от 5°C до 18°C и для от 28°C до 40°C
Диапазон	Максимальный ток выхода	Сопротивление выхода	Шум выхода				Коэффициент ослабления синфазного сигнала (50/60 Гц)
			от постоянного тока до 10 Гц		от постоянного тока до 10 кГц (справочн)
10 мВ	-	Примерно 2 Ом	3 мкВ пик-пик		30 мкВ пик-пик		≥120дБ
100 мВ	-	Примерно 2 Ом	5 мкВ пик-пик		30 мкВ пик-пик
1 В	±200 мА	≤ 2 мОм	15 мкВ пик-пик		60 мкВ пик-пик
10 В	±200 мА	≤ 2 мОм	50 мкВ пик-пик		100 мкВ пик-пик
30 В	±200 мА	≤ 2 мОм	150 мкВ пик-пик		200 мкВ пик-пик		≥100дБ
Диапазон	Диапазон источника	Разрешение	24-часовая стабильность ±(% от настройки +мкВ)	90-суточная стабильность ±(% от настройки +мкВ)	90-суточная погрешность ±(% от настройки +мкВ)	1-годовая погрешность ±(% от настройки +мкВ)	Температурный коэффициент ±(% от настройки +мкВ) /°C
Секция источника тока
1 мА	±1.20000 мА	10 нА	0.0015+ 0.03	0.016+ 0.1	0.02+ 0.1	0.03 + 0.1	0.0015 + 0.01
10 мА	±12.0000 мА	100 нA	0.0015+ 0.3	0.016+ 0.5	0.02+ 0.5	0.03 + 0.5	0.0015 + 0.1
100 мА	±120.000 мА	1 мкA	0.004+ 3	0.016+ 5	0.02+ 5	0.03 + 5	0.002 + 1
200 мА	±200.000 мА	1 мкA	0.004+ 20	0.016+ 30	0.02+ 30	0.03 + 30	0.002 + 5
Значения 24-часовой стабильности приведены для 23°C ±1°C и флуктуаций питания в пределах 5%. Значения 90-суточной стабильности, а также 90-суточной и 1-годовой погрешности приведены для 23°C ±5°C. Добавьте температурный коэффицент для значений 90-суточной и 1-годовой погрешности для от 5°C до 18°C и для от 28°C до 40°C
Диапазон	Максимальный ток выхода	Сопротивление выхода	Шум выхода				Коэффициент ослабления синфазного сигнала (50/60 Гц)
			от постоянного тока до 10 Гц		от постоянного тока до 10 кГц (справочн)
1 мА	±30 В	≥ 100МОм	0.02 мкА пик-пик		0.1 мкА пик-пик		≥ 100нА/В
10 мА	±30 В	≥ 100МОм	0.2 мкА пик-пик		0.3 мкА пик-пик
100 мА	±30 В	≥ 10МОм	2 мкА пик-пик		3 мкА пик-пик
200 мА	±30 В	≥ 10МОм	10 мкА пик-пик		15 мкА пик-пик
Настройка				Диапазон		Разрешение
Секция ограничителя
Ограничитель тока (только при генерации напряжения)				1 мА до 200 мА		1 мА
Ограничитель напряжения (только при генерации тока)				от 1 В до 30 В		1 В
Время отклика (типовое)
10 мс или меньше для всех диапазонов источника напряжения и источника тока. (Время отклика это время от точки, когда источник начинает изменяться, до момента, когда он достигает значения в пределах 0.1% от конечного значения при максимальном выходе, максимальной нагрузке (активная нагрузка) и без работы ограничителя).
Параметр				Значение
Максимальная емкостная и индуктивная нагрузки
Емкостная нагрузка				10 мкФ
Индуктивная нагрузка				1 мГн
Диапазон	Диапазон источника	Разрешение	Входное сопротивление	1-годовая погрешность (1 PLC) ±(% от показания +мВ)		Температурный коэффициент ±(% от показания +мВ) /°C
Функция мониторинга напряжения (только во время генерации тока) (опция)
30 В	±30.000 В	1 мВ	≥ 10 МОм	0.02+ 2		0.002+ 0.1
Диапазон	Диапазон источника	Разрешение	Входное сопротивление	1-годовая погрешность (1 PLC) ±(% от показания +мкА)		Температурный коэффициент ±(% от показания +мкА) /°C
Функция мониторинга тока (только во время генерации напряжения) (опция)
200 мА	200.00 мА	10 мкА	≤ 2 мОм	0.03+ 300		0.003+ 30
Параметр				Значение
Время интегрирования				от 1 до 25 PLC (циклов сети электропитания)
Источник запуска (триггер)*				Внутренний буфер (от 0.1 с до 3600.0 с), READY, коммуникации и немедленно
Задержка измерения (задержка от точки запуска (триггера))				от 0 до 999999 мс (разрешение 1 мс)
Прочие функции				Автонуль, Вычисление NULL и хранение данных
Источник триггера измерения Внутренний таймер: для мониторинга. От 0.1 с до 3600.0 с (разрешение 0.1 с). READY (ГОТОВ): для построения графика во время программной работы. Синхронизация, когда формируются сигналы READY. Коммуникции : для управления GS200 из ПК. Генерация запуска (триггера) посредством команды TRG. Немедленно: генерация триггера в конце измерения.
Параметр				Значение
Функция программирования
Максимальное число шагов				10000
Триггер				Внешний, внутренний таймер, вход шага, конец измерения
Наклон				от 0 с до 3600.0 с (разрешение 0.1 с)

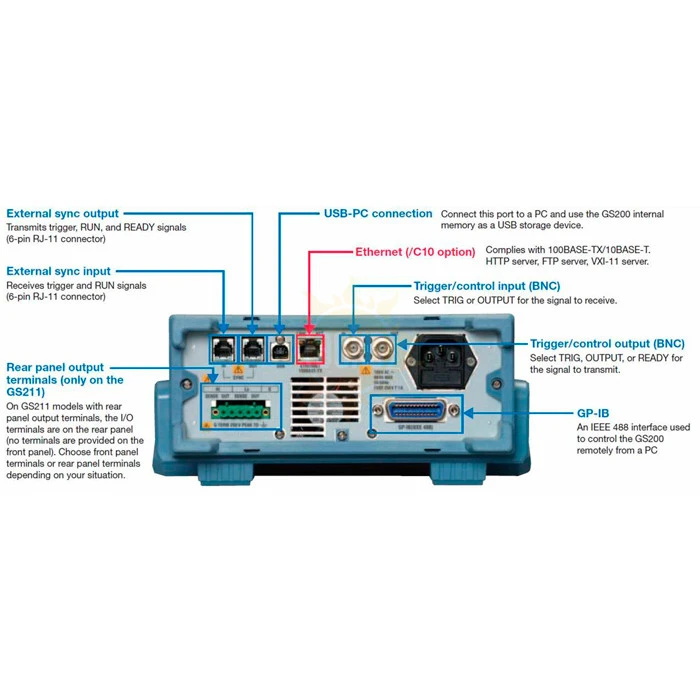

Вход/выход BNC
IN (ВХОД)				TRIG IN, OUTPUT IN
OUT (ВЫХ)				TRIG OUT, OUTPUT OUT, READY OUT
№ контакта		SYNC IN (ВХ СИНХР)			SYNC OUT (ВЫХ СИНХР)
Вход/выход внешней синхронизации
1		OUTPUT IN			OUTPUT OUT
2		Не используется			Не используется
3		TRIG IN			TRIG OUT
4		GND (Заземление)			GND (Заземление)
5		Не используется			READY OUT
6		Не используется			Не используется
Параметр				Значение
Коммуникационный интерфейс GP-IB
Электрические и механические характеристики				Соответствует стандарту IEEE 488.2-1978
Функциональные характеристики				SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0
Протокол				Соответствует стандарту IEEE 488.2-1992
Адреса				от 0 до 30 имеется 7651-командный совместимый режим
Интерфейс USB
Портов				1
Разъем				Тип B
Электрические и механические характеристики				Соответствуют USB 2.0
Ethernet (опция)
Портов				1
Разъем				RJ-45
Электрические и механические характеристики				Соответствуют IEEE 802.3
Система передачи				00BASE-TX/10BASE-T
П ротокол				FTP сервер, HTTP сервер, VXI-11 сервер, DHCP клиент, сокет команд
Общие характеристики
Дисплей				Вакуумный флюоресцентный дисплей 256 х 64 точки
Внутренняя память				4 МБ (энергонезависимая; хранит файлы настройки и файлы шаблонов выхода)
Время прогрева				По крайней мере 60 минут
Условия при эксплуатации				от 5 до 40 ºC, от 20 до 80% относит. влажности
Номинальное напряжение питания				100 В перем.тока, 120 В перем.тока, 230 В переменного тока (±10% от каждого номинального напряжения, 50/60 Гц)
Номинальная частота питания				50/60 Гц
Максимальная потребляемая мощность				Примерно 80 ВА
Допустимое входное напряжение				32 В между клеммами высокого и низкого уровня 42 В пик между клеммами низкого уровня и заземления 0.5 В между клеммами выхода и измерения 250 В пик между клеммой заземления и корпусом
Масса				Примерно 5 кг
Габаритные размеры				Примерно 213 (Ш) х 88 (В) х 350 (Г) мм (без учета выступов)

Комплектация Yokogawa GS210

№	Наименование	Количество
1.	Программируемый источник постоянного тока и напряжения GS210	1
2.	Шнур электропитания	1
3.	Резиновые ножки	2
4.	Предохранитель	1
5.	Измерительные провода 758933 (1 комплект из красного и черного проводов)	1
6.	Маленькие клеммные переходники типа “крокодил” 758922 (1 комплект из красного и черного )	1
7.	Руководство по эксплуатации	1
