Главная / Каталог / Электроизмерительные приборы / Источники питания / Keithley 2604B

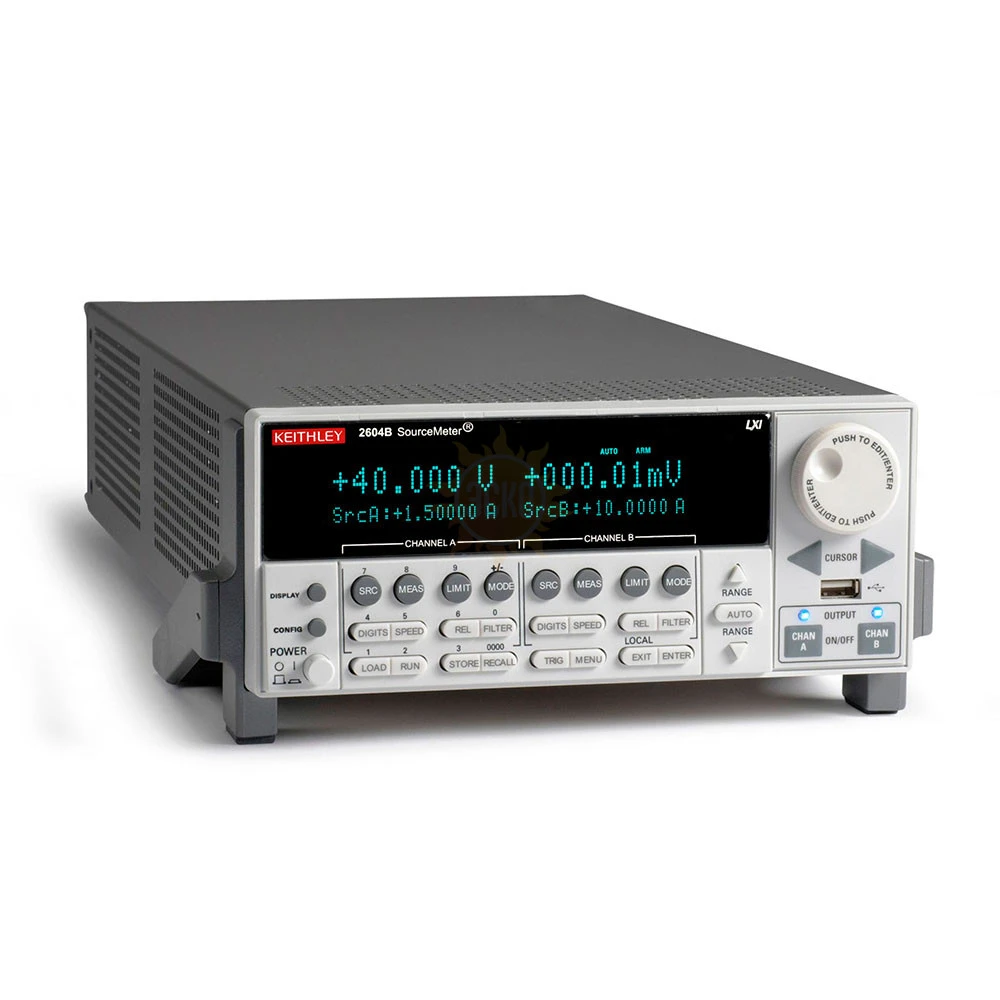

Keithley 2604B

распечатать описание в PDF

Артикул: 538596

Напряжение

0 - 4 В

Ток

0 - 10 А

Мощность

40 Вт

Напряжение, В

Ток, А

Мощность, Вт

Количество каналов

Количество регулируемых каналов

Дистанционное управление

Есть

Подключение к ПК

USB, RS-232, LAN (LXI-C), GPIB (IEEE-488)

цена по запросу

с поверкой +2 200 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 57172-14
до 25.02.2024

Межповерочный интервал 1 год

Назначение измерителя Keithley 2604B:

Источник/Измеритель KEITHLEY SourceMeter® 2604B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY 2600B, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2604B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2601/2602: LabTracer II и TestScript Builder.

Каждый канал источника/измерителя KEITHLEY SourceMeter® 2604B может быть сконфигурирован, как:

прецизионный источник питания
источник тока (TRUE RMS)
мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
генератор импульсов (длительность импульса >100 мкс)
генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
электронная нагрузка.

Особенности измерителя Keithley 2604B:

количество каналов – 2 канала
4-квадрантная рабочая область
2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
возможность сохранения данных на USB-носитель
возможность управления через Ethernet (LXI Class С)
высокоемкостной режим (только для измерений по постоянному току)
встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic

Режим источника

Точность программирования напряжения

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Шум (пик-пик) 0,1-10 Гц
100 мВ	5 мкВ	0,02% + 250 мкВ	20 мкВ
1 В	50 мкВ	0,02% + 400 мкВ	50 мкВ
6 В	50 мкВ	0,02% + 1,8 мВ	100 мкВ
4 В	500 мкВ	0,02% + 12 мВ	500 мкВ

Максимальная выходная мощность и пределы генерации/поглощения: 40,4 Вт на канал. ±40,4 В @ ±1,0 A, ±6,06 В @ ±3,0 A, четырехквадрантная операция генерации/поглощения
Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично)

Точность программирования тока

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Шум (пик-пик) 0,1-10 Гц
100 нА	2 пА	0,06% + 100 пА	5 пА
1 мкА	20 пА	0,03% + 800 пА	25 пА
10 мкА	200 пА	0,03% + 5 нА	60 пА
100 мкА	2 нА	0,03% + 60 нА	3 нА
1 мА	20 нА	0,03% + 300 нА	6 нА
10 мА	200 нА	0,03% + 6 мкА	200 нА
100 мА	2 мкА	0,03% + 30 мкА	600 нА
1 А	20 мкА	0,05% + 1,8 мА	60 мкА
3 А	20 мкА	0,06% + 4 мА	150 мкА
10 А (импульсный режим)	200 мкА	0,5% + 40 мА (типично)

Максимальная выходная мощность и пределы генерации/поглощения: 40,4 Вт на канал. ±1,01 A @±40,4 В, ±3,03 A @±6,0 В, четырехквадрантная операция генерации/поглощения

Временные параметры

Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс

Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
100 мВ	< 50 мкс
1 В	< 50 мкс
6 В	< 100 мкс
40 В	< 150 мкс

Время установки выходного тока (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
100 нА	< 25 мс
1 мкА	< 2,5 мс
10 мкА	< 500 мкс
100 мкА	< 150 мкс
1 мА	< 100 мкс
10 мА-3 А	< 80 мкс

Импульсный режим

Область	Максимальное ограничение тока	Макс.ширина импульса	Макс. длительность цикла
1	1A @ 40 В	DC, не ограничено	100%
1	3A @ 6 В	DC, не ограничено	100%
2	1,5A @ 40 В	100 мс	25%
3	5A @ 35 В	4 мс	4%
4	10A @ 20 В	1,8 мс	1%

Минимальная программируемая ширина импульса: 100 мкс
Разрешение при программировании импульса: 1 мкс
Точность при программировании импульса: ± 5 мкс
Ширина импульса с джиттером, типично: 2 мкс

Значение на выходе	Нагрузка	Точность установки (% от диапазона)	Мин.ширина импульса
6 В	2 Ом	0,2%	150 мкс
20 В	2 Ом	1%	200 мкс
35 В	7 Ом	0,5%	500 мс
40 В	27 Ом	0,1%	400 мс
1,5 А	27 Ом	0,1%	1,5 мс
3 А	2 Ом	0,2%	150 мкс
5 А	7 Ом	0,5%	500 мкс
10 А	2 Ом	0,5%	200 мкс

Режим измерителя

Точность измерения напряжения

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Входной импеданс
100 мВ	100 нВ	0,015% + 150 мкВ	> 10 ГОм
1 В	1 мкВ	0,015% + 200 мкВ	> 10 ГОм
6 В	10 мкВ	0,015% + 1 мВ	> 10 ГОм
40 В	10 мкВ	0,015% + 8 мВ	> 10 ГОм

Точность измерения тока

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Напряжения нагрузки
100 нА	100 фА	0,05% + 100 пА	< 1 мВ
1 мкА	1 пА	0,025% + 500 пА	< 1 мВ
10 мкА	10 пА	0,025% + 1,5 нА	< 1 мВ
100 мкА	100 пА	0,02% + 25 нА	< 1 мВ
1 мА	1 нА	0,02% + 200 нА	< 1 мВ
10 мА	10 нА	0,02% + 2,5 мкА	< 1 мВ
100 мА	100 нА	0,02% + 20 мкА	< 1 мВ
1 А	1 мкА	0,03% + 1,5 мА	< 1 мВ
3 А	1 мкА	0,05% + 3,5 мА	< 1 мВ
10 А (импульсный режим)	10 мкА	0,4% + 25 мА (типично)	< 1 мВ

Комплектация Keithley 2604B

№	Наименование	Количество
1.	Прибор	1
2.	Руководство по эксплуатации и программированию	1
3.	Комплект принадлежностей 2600	1
4.	Ethernet кабель	2
5.	Программное обеспечение	1
6.	LabView драйвер	1
