Описание трехканального источника питания МЕГЕОН 37303:

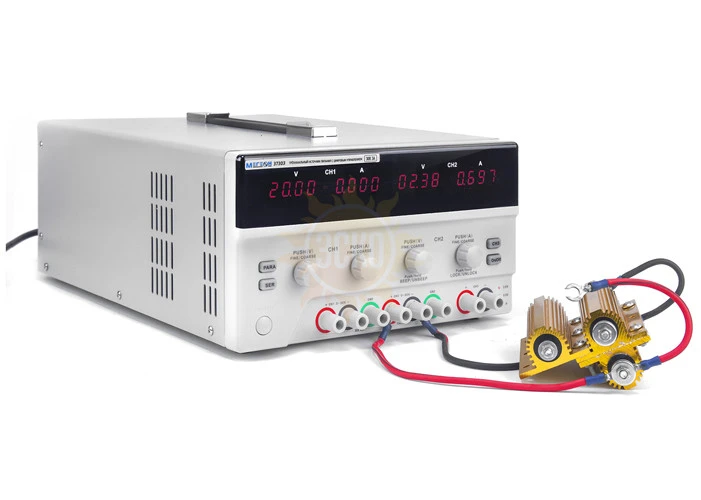

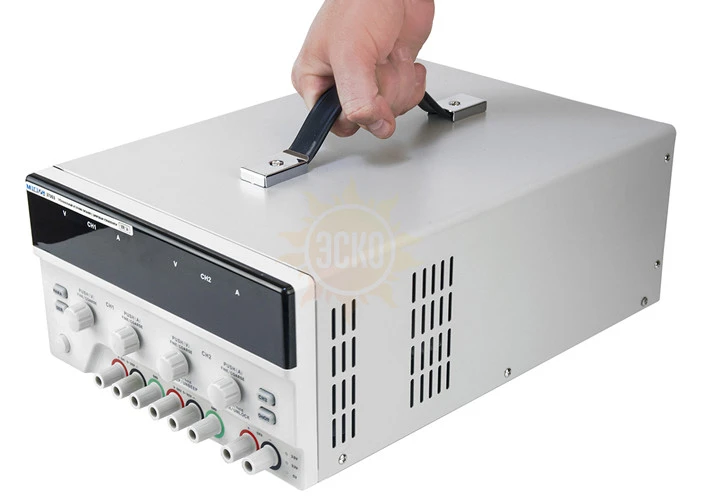

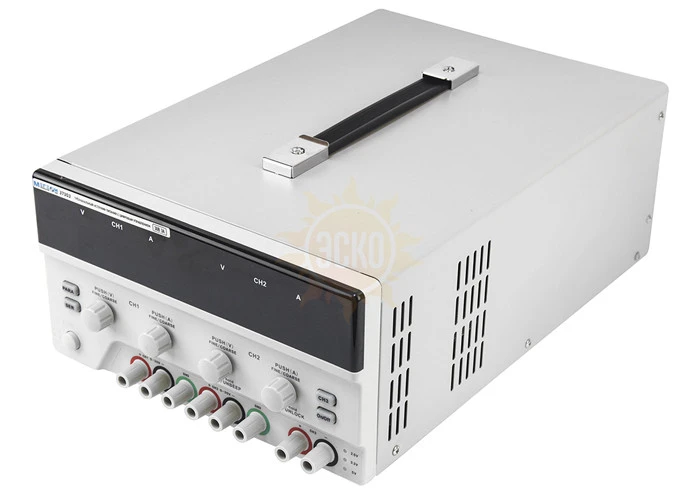

МЕГЕОН 37303 - это компактный, высокоточный, трёхканальный источник питания с цифровым управлением. Два канала источника имеют выходное напряжение 0…30 В с током нагрузки 0…3 А, и фиксированный переключаемый источник напряжением 2.5 В, 3.3 В или 5 В с током нагрузки до 3 А.
В источнике реализовано: раздельное цифровой управление, независимая цифровая индикация напряжения и тока, возможность грубой и точной установки значений напряжения и тока в двух каналах до подключения нагрузки. Три режима работы: независимый, параллельный и последовательный. Включение и выключение выходного напряжения двух каналов в одно нажатие. Термокомпенсация, компенсация по току и подавление пульсаций. Защита от короткого замыкания на выходе. Прибор найдёт широкое применение в учебных и исследовательских целях, при разработке и ремонте радиотехнических устройств, кроме этого подходит для промышленного применения.
Особенности трехканального источника питания МЕГЕОН 37303:
- Выходное напряжение: 2 независимых канала 0…30 В, при токе 0…3 А, 1 фиксированный переключаемый канал 2.5 / 3.3 / 5.0 В при токе до 3 А;
- Высокая стабильность;
- Низкий уровень пульсаций;
- Термокомпенсация и компенсация по току;
- Плавная регулировка в двух каналах без разрыва мощности;
- Включение и выключение выходного напряжения двух источников в одно нажатие;
- Режимы плавной и грубой установки напряжения и тока;
- Режимы «Стабилизация напряжения» и «Стабилизация тока» с автоматическим переключением, по достижению установленных значений;
- Три режима работы двух источников: независимый, параллельный, последовательный;
- Защита от короткого замыкания на выходе;
- Блокировка от случайного изменения параметров;
- Отключаемое звуковое подтверждение действий;
- 4 разрядные независимые светодиодные индикаторы выходного напряжения и тока;
- Небольшой размер и вес;
- Высокая производительность.
Характеристики МЕГЕОН 37303
| Параметр | Значение | ||
| Канал 1 | Канал 2 | Канал 3 | |
| Тип | Линейный | ||
| Выходное напряжение | 0…30 В | 0…30 В | 2,5/3,3/5,0 В |
| Выходной ток | 0…3 А | 0…3 А | ≤ 3 А |
| Нестабильность по напряжению при изменении сетевого напряжения ** | ≤ 0,01% + 3 мВ | --- | |
| Нестабильность по току при изменении сетевого напряжения ** | ≤ 0,1% + 3 мА | --- | |
| Нестабильность по напряжению при изменении нагрузки ** | ≤ 0,01% + 3 мВ | ± 50 мВ | |
| Нестабильность по току при изменении нагрузки ** | ≤ 0,1% + 5 мА | --- | |
| Пульсации и шум по напряжению * | ≤ 1 мВ | --- | |
| Пульсации и шум по току * | ≤ 3 мА | --- | |
| Температурный коэффициент по напряжению | ≤ 3 мВ/˚С | --- | |
| Температурный коэффициент по току | ≤ 3 мА/˚С | --- | |
| Точность установки по напряжению ** | ≤ 0,5%+20 мВ | ± 50мВ | |
| Точность установки по току ** | ≤ 0,5%+5 мА | --- | |
| Разрешение установки напряжения | 10 мВ | --- | |
| Разрешение установки тока | 1 мА | --- | |
| Общие характеристики | |||
| Входное напряжение | 220 В – 50 Гц | ||
| Потребляемый ток | < 2 А | ||
| Условия эксплуатации | 10…40˚С ≤ 70% ОВ | ||
| Условия хранения и транспортировки | -20…60˚С ≤ 80% ОВ | ||
| Габаритные размеры без упаковки | 370 х 255 х 135 мм | ||
| Вес без упаковки | 6,5 кг | ||
*- Среднеквадратичное значение;
** - от установленного значения, ОВ - относительная влажность.
Комплектация МЕГЕОН 37303
| № | Наименование | Количество |
| 1. | Источник питания МЕГЕОН 37303 | 1 |

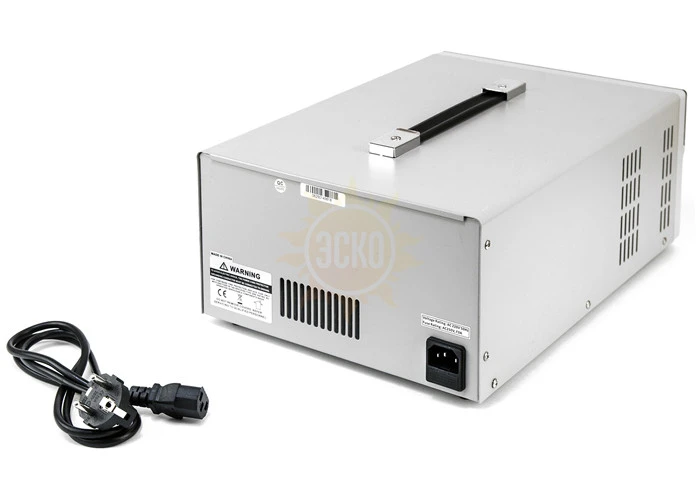

| 2. | Шнур питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
