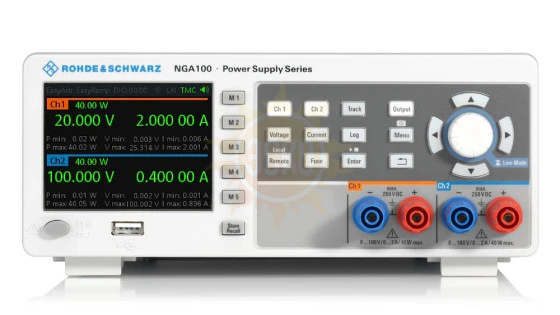

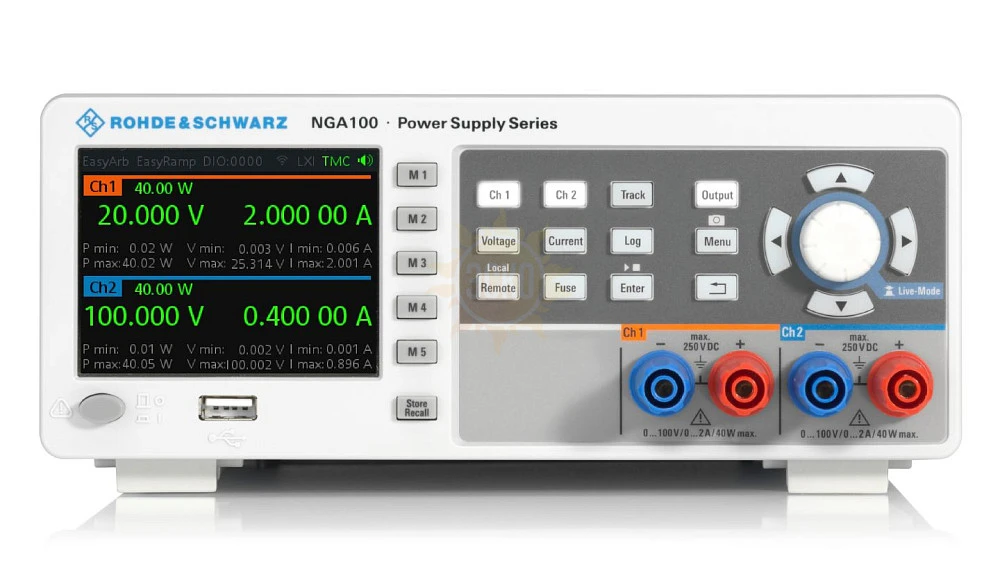

Источник питания R&S NGA101

Источники питания серии NGA100 отличаются простой в эксплуатации линейной и компактной конструкцией. Все модели обладают превосходной точностью считывания показаний с поддержкой диапазона малых токов для требовательных измерений. Такие функции, как регистрация данных, сигналы произвольной формы, встроенная статистика и четырехпроводное подключение, делают эти приборы идеально подходящими для различных настольных применений. Оснащенные целым рядом различных интерфейсов дистанционного управления, включая USB и Ethernet, источники питания серии NGA100 также отлично подходят для проведения автоматизированных испытаний.

Функция объединения каналов расширяет поддерживаемые диапазоны напряжения и тока. Источник NGA142 в последовательном режиме работы обеспечивает напряжение до 200 В, а источник NGA102 — ток до 12 А в параллельном режиме работы. Совершенные функции защиты обеспечивают безопасность подключения устройств и источников питания.

Особенности источника питания NGA101:

• Один выход;
• Максимальная суммарная выходная мощность 40 Вт;
• Максимальное напряжение 35 В или ток 6 А на один выход.

Продуманная конструкция:

• Линейная конструкция;
• Высокая точность показаний;
• Встроенная функция статистики;
• Независимые каналы;
• Функция FlexPower;
• Цветовое кодирование;
• Защитные полюсные зажимы;
• Монтаж в стойку.

Полный набор функций:

• Функция EasyRamp;
• Функция EasyArb;
• Регистрация данных;
• Диапазон измерения малых токов;
• Объединение каналов;
• Отслеживание;
• Четырехпроводное подключение;
• Сохранение/вызов настроек прибора;
• Функции защиты.

Широкие возможности подключения:

• Интерфейс USB;
• Интерфейс Ethernet;
• Беспроводная локальная сеть (WLAN);
• Цифровые входы/выходы запуска.

Описание источника питания NGA101:

Линейная конструкция. Схемы с высокой чувствительнотью по мощности. Усовершенствованная электронная схема часто сложна и чувствительна к помехам в линиях электропитания. С линейной конструкцией выходных каскадов источников питания NGA100 могут работать с минимальными уровнями остаточных пульсаций и шума. Подача исключительно стабильных выходных напряжения и тока иммет важнейшее значение при разработке чувствительных компонентов.

Высокая точность считывания со встроенной статистикой. Источники NGA100 предлагают превосходную точность считывания и прогрммирования для точного измерения и воспроизведения фактичсекого энергопотребления для точного измерения воспроизведения фактического ээнергопотребления устройства даже при низких уровнях напряжения и тока. Устройства IoT могут аходиться в одном из нескольких режимов ожидания с очень низким уровнем потребляемого тока. Для точного определения этих режимоа работы источники питания NGA поддерживают диапазон измерения малых токов. Токи слабее 200 мА измеряются с разрешением 1 мкА и точностью (0,15%+25 мкА). Кроме того, встроенная статистика включает в себя минимальные и маскимальные значения мощности, напряжения и тока. Эти встроенные измерения снижают потребность во внешних мультиметрах и упрощают схему.

FlexPower. Получите максимальную мощность в множестве рабочих точек. Серия NGA100 работает с максимальной мощностью в множестве раюочих точек и поддерживает гораздо большее количествоприложений по сравнению с однодиапазонными источниками питания. Все возможные сочетания напряжения и тока отображаются на соответствующих кривых FlexPower.

Основные функции источника питания NGA101:

Функция EasyRamp. Для управления пусковыми токами в некоторых испытательных установках вместо быстрого скачка требуется непрерывно нарастающее напряжение питания. Функция EasyRamp непрерывно увеличивает выходное напряжение во временном интервале от 10 мс до 10 с.

Функция EasyArb. Напряжение и ток должны изменяться в течение тестовой последовательности, чтобы имитировать различные состояния устройства. Последовательности сигналов произвольной формы могут быть запрограммированы вручную — либо через пользовательский интерфейс, либо через внешние интерфейсы.

Регистрация данных. Регистрация данных является ключом к долговременному мониторингу, проверке измерительных установок и повторению условий испытаний при анализе параметров электропитания или оптимизации энергопотребления. Источники питания серии NGA100 одновременно регистрируют измерения напряжения и тока на всех выходах с частотой дискретизации 10 отсчетов в секунду. Данные с метками времени могут легко экспортироваться в виде .csv-файла для составления отчетов и написания документации. Нажатие клавиши Log запускает сбор данных, повторное нажатие клавиши его останавливает.

Цветовое кодирование. Все рабочие параметры четко видны на 3,5-дюймовом дисплее, включая состояние любых защитных функций. Значения напряжения и тока легко читаются даже на расстоянии. Цвета обозначают различные рабочие состояния:

• Активный выход в режиме постоянного напряжения: зеленый;
• Активный выход в режиме постоянного тока: красный;
• Неактивный выход: белый.

Когда канал находится в режиме настройки, устанавливаемый номер подсвечивается синим фоном. Цветовая кодировка на полюсных зажимах и на дисплее помогает избежать ошибок подключения

Защитные полюсные зажимы. Для выходных разъемов источников питания серии NGA100 могут использоваться как безопасные 4-мм штекеры, так и кабели со снятой изоляцией, без необходимости использования адаптера.

Диапазон измерения малых токов. Устройства IoT могут иметь несколько спящих режимов с очень низким потреблением тока. Для точного определения этих рабочих состояний в источниках питания серии NGA100 предусмотрен диапазон измерения малых токов. Токи ниже 200 мА измеряются с разрешением 1 мкА и погрешностью ± (0,15% + 25 мкА).

Сохранение/вызов настроек прибора. Удобное сохранение и вызов до пяти общих настроек прибора с помощью пяти клавиш памяти на передней панели.

Функции защиты. На каждом канале доступны настройки:

• максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP);
• максимально допустимое напряжение (защита от перенапряжения, OVP);
• максимально допустимая мощность (защита от превышения мощности, OPP)/

При достижении заданного предела выход автоматически отключается, и отображается соответствующее сообщение (FUSE, OVP или OPP). В двухканальных устройствах (NGA102 и NGA142) защита от превышения тока может быть связана с другим каналом (функция FuseLink). В результате канал, в котором превышен максимально допустимый ток, и связанный с ним канал отключаются. Также можно установить время задержки срабатывания электронных предохранителей, предотвращая отключение выходов из-за кратковременных всплесков тока. Источники питания серии NGA100 также поставляются со встроенной защитой от перегрева, чтобы отключать затрагиваемый выход при возникновении тепловой перегрузки.
