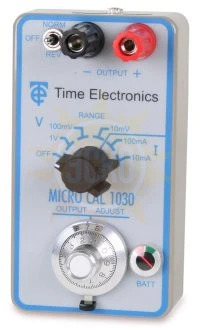

Назначение комбинированного источника постоянного тока и напряжения TE1030:
Модель Time Electronics 1030 предназначена для различных вариантов применения.
Описание комбинированного источника постоянного тока и напряжения TE1030:
Три диапазона выходного напряжения и два выходного тока позволяют задавать регулируемые выход напряжения в диапазоне 10 мкВ ÷ 1 В и выход тока в диапазоне 10 мкА ÷ 100 мА.
В комплекте с прибором TE1030 поставляется прецизионный резистор сопротивлением 1 кОм, позволяющий расширить выходной диапазон напряжения. Резистор подключается к выходным терминалам и задается токовый диапазон 10 мА. Эта процедура позволяет получить дополнительный выход напряжения диапазоном 0 ÷ 8 В с погрешностью установки 0,3%.
Модель TE1030 проста в обращении и не требует никакого нормирования перед началом работ. Оператору нужно лишь включить калибратор, проверить состояние батареи питания и задать нужный диапазон и значение выхода.
Особенности комбинированного источника постоянного тока и напряжения TE1030:
- три диапазона напряжения постоянного тока: 10 мВ; 100 мВ и 1 В
- два диапазона постоянного тока: 10 мА и 100 мА
- погрешность выхода 0,1%
- компактностьпортативность
Характеристики Time Electronics TE1030
| Параметр | Значения |
| Линейность выхода | 0,15% |
| Температурный коэффициент | 150 РРМ/°С (диапазон 1 В) |
| Собственный шум | 30 РРМ полной шкалы (диапазон 1 В) |
| Полярность выхода | переключаемая с помощью селектора на передней панели |
| Питание | 9В батарея типа РР3 со сроком службы около 60 часов. Также можно использовать NiCad аккумулятор того же типоразмера. Аккумулятор можно подзарядить через розетку на боку прибора. Аккумуляторные батареи и зарядное устройство поставляются по отдельному заказу |
| Мониторинг заряда батареи | Индикатор заряда расположен на передней панели калибратора |
| Максимальная перегрузка | калибратор выдерживает постоянно замкнутую или разомкнутую цепь во всех диапазонах |
| Габаритные размеры | 115 х 62 х 60 мм |
Напряжение
| Параметр | Шаг установки | Погрешность ± (% установки + % диапазона ) | Выходное сопротивление | Максимальный выходной сигнал |
| 0 ÷ 10 мВ | 1 мкВ | ± 0,2% полной шкалы | 10 Ом | 20 мА |
| 0 ÷ 100 мВ | 10 мкВ | ± 0,1% полной шкалы | 0,2 Ом | 20 мА |
| 0 ÷ 1 В | 100 мкВ | ± 0,1% полной шкалы | 0,2 Ом | 20 мА |
| 0 ÷ 8 В* | - | ± 0,3% | 1 кОм | |
| 0 ÷ 10 мА | 10 мкА | - | - | 8 В |
| 0 ÷ 100 мА | 100 мкА | - | - | 8 В |
* - с внешним резистором 1 кОм, подключаемым к выходным клеммам.
Комплектация Time Electronics TE1030
| № | Наименование | Количество |
| 1. | Комбинированный источник постоянного тока и напряжения TE1030 | 1 |
